FRANCAIS
configurations précédentes.

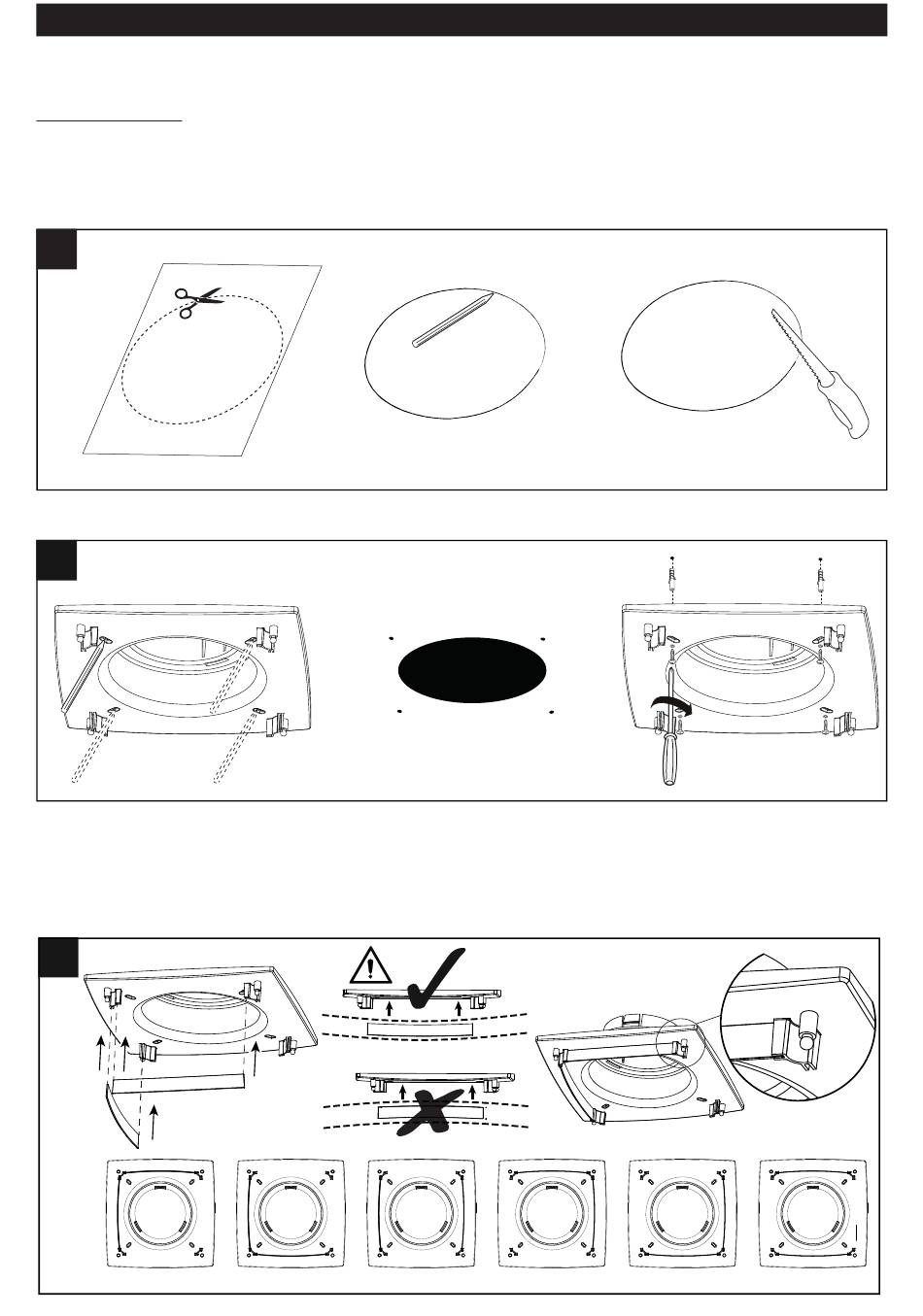

Installation
• Fixation du diffuseur au plafond
Percer un trou de 200 mm de diamètre dans le plafond à l'endroit choisi pour l'installation. Si nécessaire, utiliser
le modèle de papier fourni.
1) Tracer un cercle sur le plafond et percer le trou à l'aide de l'outil le plus adapté au type de plafond
1
2) Marquer les trous dans le plafond à l'aide d'un crayon et fixer le diffuseur à l'aide des chevilles, des vis et
des rondelles fournies.
2
3) Un ou deux profilés avec une extrémité en plastique peuvent être fixés au diffuseur pour dévier le flux d'air
dans une ou deux directions et l'éloigner du détecteur de fumée. Six configurations différentes sont donc
disponibles en fonction des exigences de l'installation. Une distance inférieure à 1 m peut être tolérée entre
le côté du diffuseur où le profilé est installé et un détecteur de fumée. Sur les côtés sans profilé en plastique,
la distance entre le détecteur de fumée et le diffuseur doit être de 1,5 m ou plus.
Remarque: Ne pas fixer plus de deux profilés en plastique sur le diffuseur.
3
1
2
3
A
4
5
6
