1.4 - DESCRIPTION DES COMPOSANTS DE L'APPAREIL

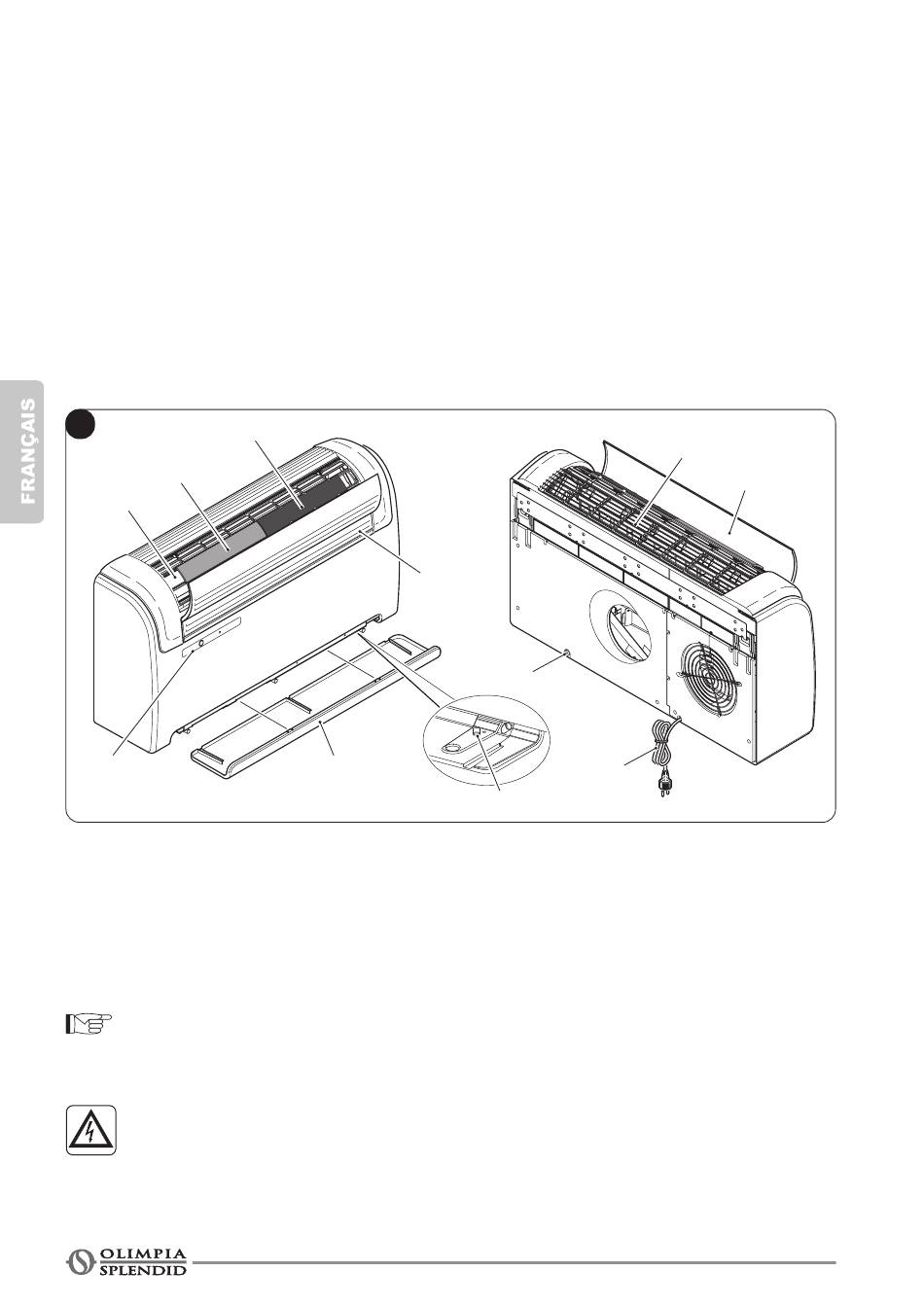

La figure 39 comporte l'indication des principaux composants du climatiseur.
1. Volet de sortie d'air
2. Déflecteur d'aspiration air
3. Console de visualisation de la fonction et des alarmes
4. Grille d'aspiration de l'air
5. Filtre à air
6. Filtre purificateur
7. Filtre aux charbons actifs
8. Protection inférieure
9. Évacuation de la condensation
10. Évacuation de la condensation urgence
11. Câble d'alimentation
39
6
5
3

2 - INSTALLATION

2.1 - MODE D'INSTALLATION

Pour une bonne réussite de l'installation et pour que les prestations de fonctionnement soient optimales,
suivre attentivement les instructions dans le présent manuel.
Le non-respect des normes ci-dessus, susceptible d'entraîner une défaillance
de l'appareil, dégage la société OLIMPIA SPLENDID de toute forme de garantie
et de tout dommage causé aux personnes, animaux ou objets.
Il est important que l'installation électrique soit aux normes, qu'elle respecte les
données mentionnées sur la carte technique et qu'elle soit munie d'une bonne
mise à la terre.
FR - 14
7
8
1
9
10
4
2
11
