INSTALLATION

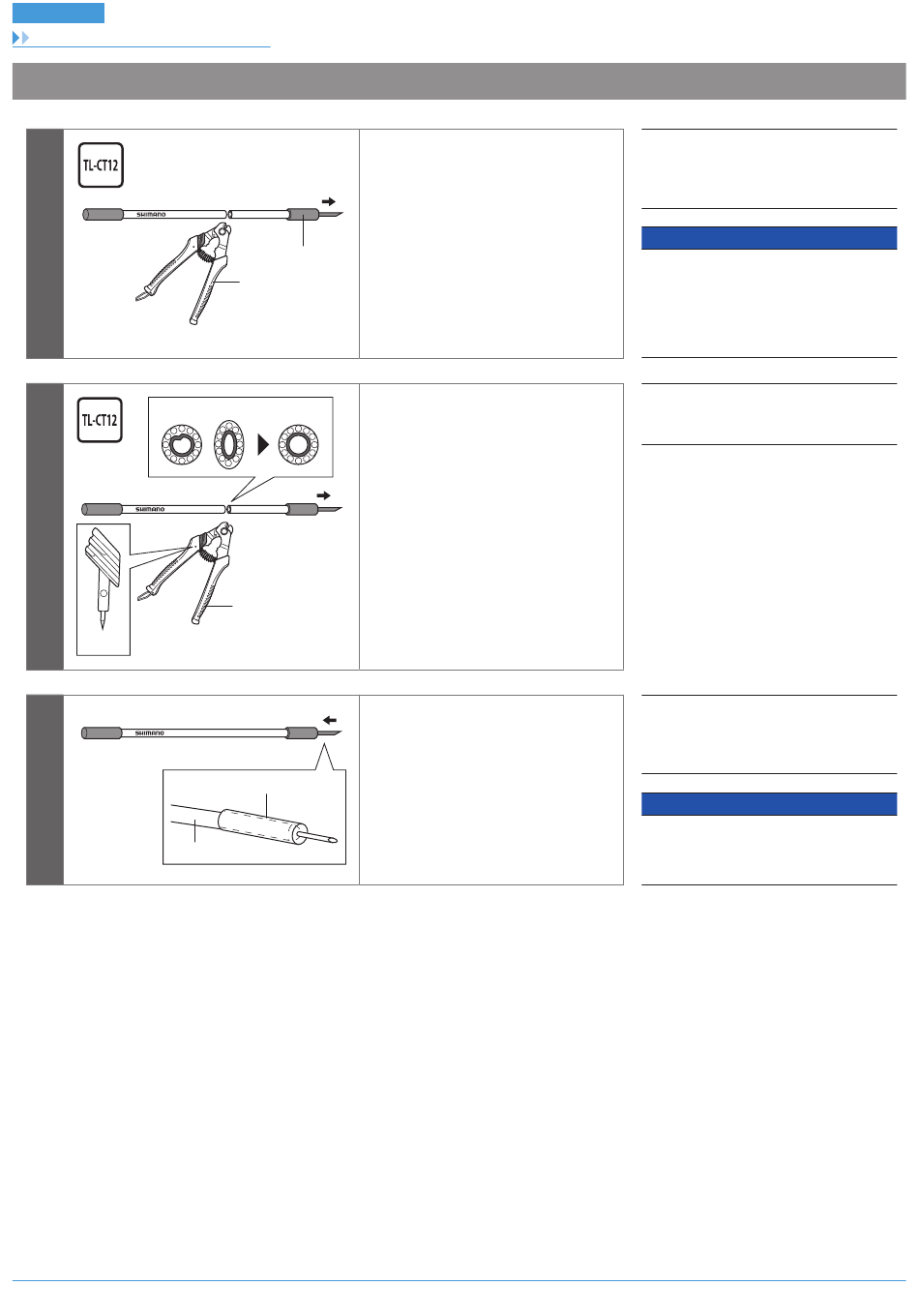

Installation du câble de changement de vitesse
Découpe de la gaine
SP41
1
2
SP41
(B)
SP41
3
(B)
Utilisez la pince coupante (TL-CT12) ou
un outil équivalent pour découper le
côté opposé à l'inscription.
(A)
(B)
Après la coupe, agrandissez la pointe de
(z)
la protection (Ø 2,2 mm ou plus) avec
l'outil TL-CT12 ou autre outil étroit.
(y)
(y)
(z)
(A)
Insérez la gaine de câble jusqu'à ce que
(z)
celle-ci entre en contact avec la surface
de montage de l'embout extérieur avec
languette.
(A)
(z)
Retrait de l'embout extérieur avec
languette
Arranger l'extrémité coupée de
manière à former un cercle parfait
Fixez l'embout extérieur avec
languette
47
(A)
Capuchon extérieur avec
languette
(B)
TL-CT12
REMARQUE
•
Utilisez un câble assez long pour conserver
une certaine réserve lorsque vous tournez
le guidon à fond d'un côté ou de l'autre.
•
Veillez à ne pas vous blesser aux mains en
touchant la partie pointue du TL-CT12.
(A)
TL-CT12
(B)
Aiguille TL-CT12
(A)
Capuchon extérieur avec
languette
(B)
Gaine
REMARQUE
Veillez à ne pas écraser l'extrémité de la partie
convexe de l'embout extérieur avec languette
en insérant la gaine.
