Utilisation
4 Utilisation
4.1 Ajustage du relais et des points de commutation
Les versions AR des jauges DigiLine sont caractérisées par deux contacts relais contrôlés par la pres-
sion et pouvant être configurés via l'interface RS-485 à l'aide d'un contrôleur externe. Alternativement,
vous pouvez régler les points de commutation de la jauge xPT à l'aide d'un appareil de commande et
des points de commutation des jauges CCT avec le bouton « SP » sur la jauge. Les points de commu-
tation réglables par défaut SP1 et SP2 commandent le relais.
L'hystérèse H est fixée sur
● 15 % du seuil de commutation avec les jauges xPT
● 1 % de la gamme de mesure avec les jauges CCT
Point de commutation
SP1
SP2
Tab. 6:

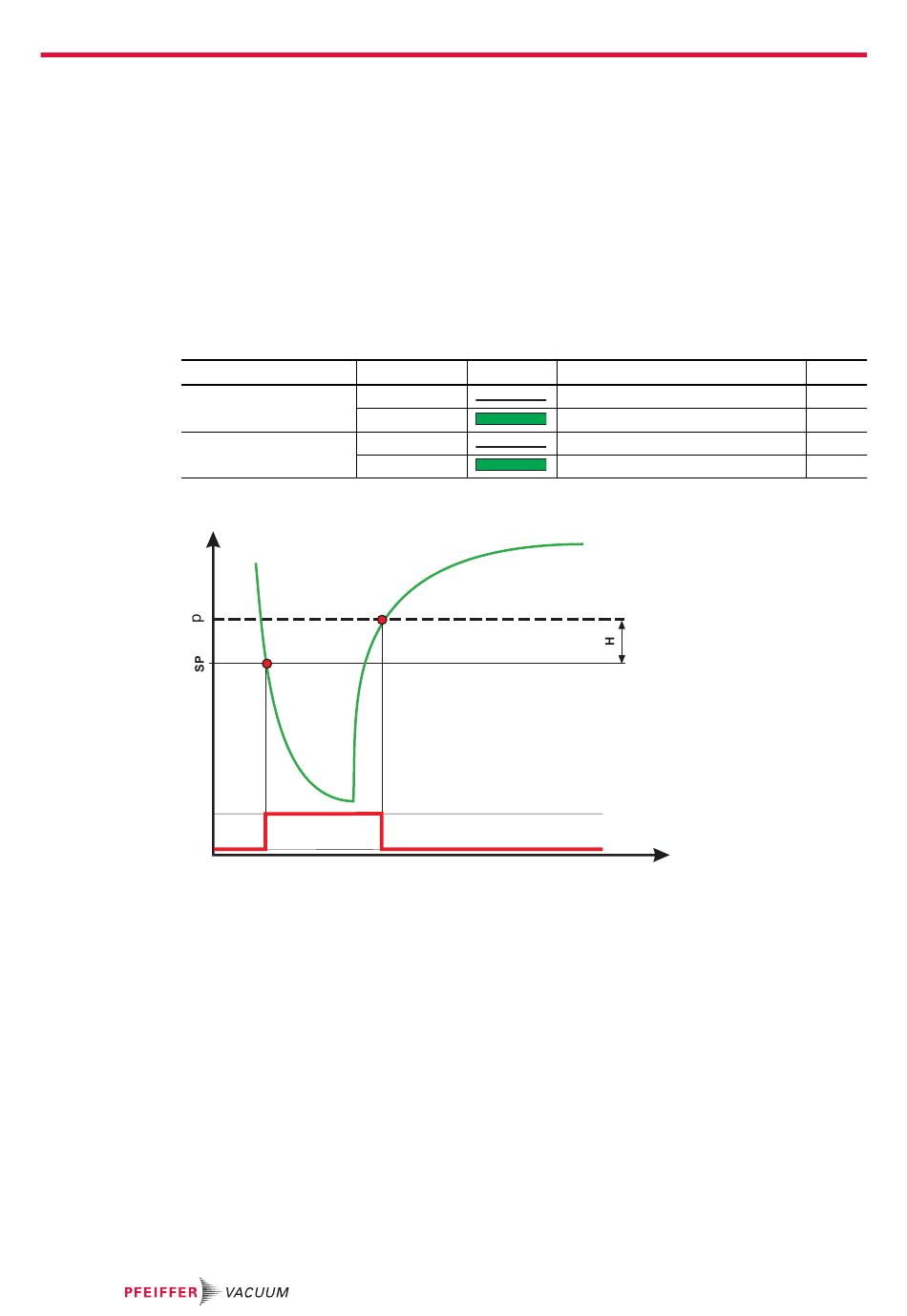

Fig. 6:
t
p
SP Point de commutation
Ajuster et lire les points de commutation via RS-485
Vous pouvez trouver des informations complémentaires dans le manuel de l'utilisateur correspondant
de la version standard de la jauge.
1. Utilisez le paramètre [P:730] pour régler la valeur de la pression pour le point de commutation 1.
2. Utilisez le paramètre [P:732] pour régler la valeur de la pression pour le point de commutation 2.
4.1.1 Ajustage des points de commutation des jauges xPT avec appareil de com-
mande
Unité nécessaire (optionnelle)
● Appareil de commande OmniControl
12/24
DEL d'état
Désactivée
Allumée (vert)
Désactivée
Allumée (vert)
DEL d'état
Courbe de pression et points de commutation
Temps
Pression
Indicateur
Signification
Seuil de commutation 1 dépassé
Seuil de commutation 1 non atteint
Seuil de commutation 2 dépassé
Seuil de commutation 2 non atteint
H
Hystérèse
0
Relais inactif
1
Relais actif
1
0
t
Relais
Inactif
Actif
Inactif
Actif
