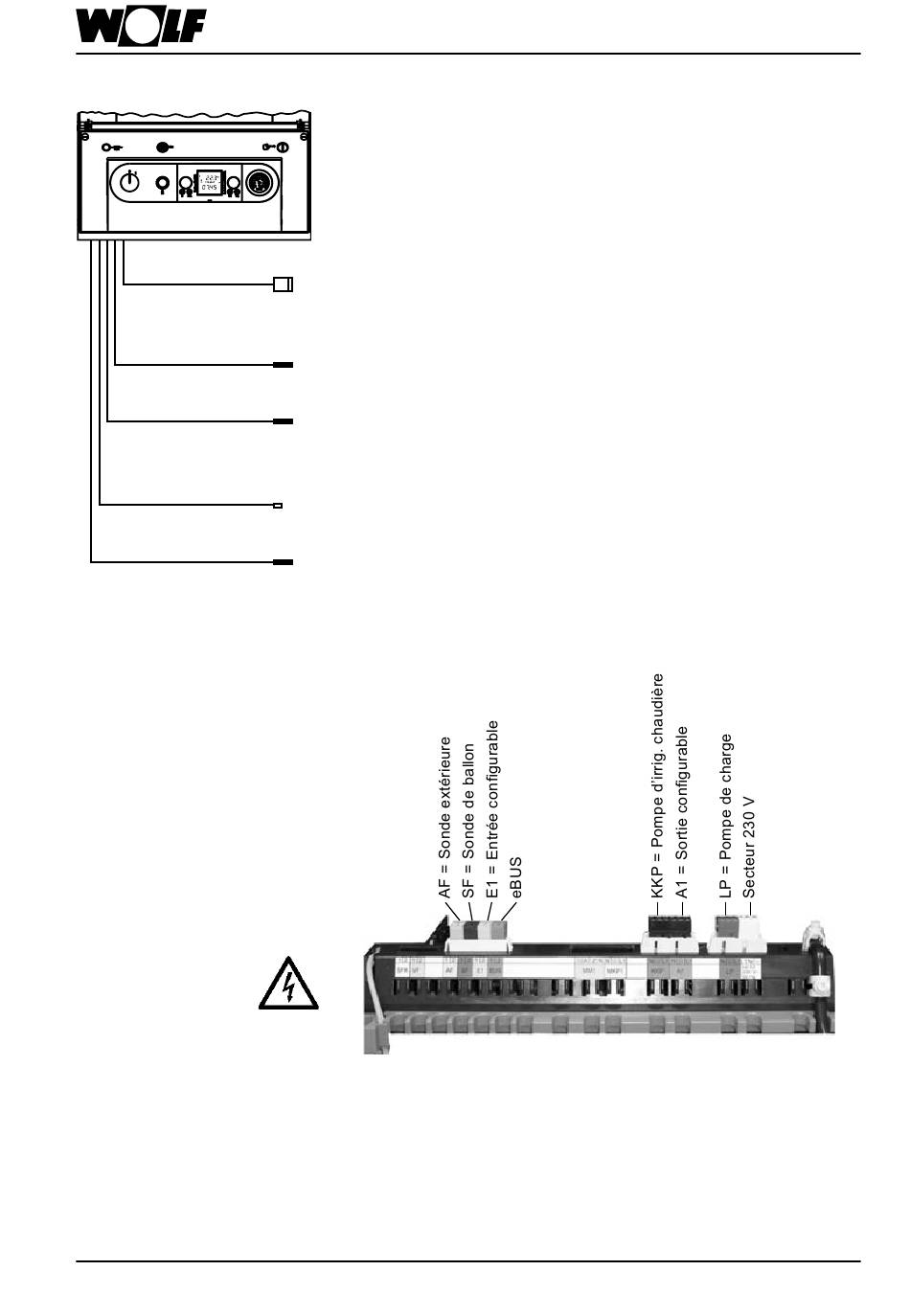

Montage
Câble d'alimntn
du brûleur
Sonde de chau-
dière
Limiteur de temp.
de sécurité
Raccord. du
condctr de terre
Thermomètre
Travaux électriques
Remarque
Alimentation électrique
3061829_1007
Montage / Travaux électriques
Lors du montage de la régulation, veillez à ne pas plier ou tordre
les capillaires de la sonde !
Les câbles non fournis pour la sonde et la commande à distance
ne doivent pas être posés ensemble avec les câbles d'alimentation
électrique.
Câblage électrique suivant le schéma électrique.
Ouvrir le couvercle arrière de la régulation après avoir dévissé
les deux vis.
Câble d'alimentation du brûleur
à travers l'ouverture dans la console de la régulation (gauche/droite)
selon le sens de pivotement de la porte de chaudière.
Sonde de chaudière
dans une ouverture au choix du doigt de gant de la chaudière
Limiteur de température de sécurité
Introduire les capillaires de la sonde dans une ouverture au choix
du doigt de gant de la chaudière
Enficher le raccordement du conducteur de terre
sur la console de la régulation
Introduire le thermomètre d'affichage de température de la
chaudière
dans une ouverture au choix du doigt de gant de la chaudière
Enficher toutes les fiches non utilisées dans le bornier. Tenir
compte du codage couleurs.
Brancher le câble d'alimentation électrique avec la fiche fournie.
Introduire la fiche dans l'emplacement étiqueté du bornier et
sécuriser le câble avec un serre-câble. Introduire le câble par la
réservation dans le dos de la chaudière.
5
