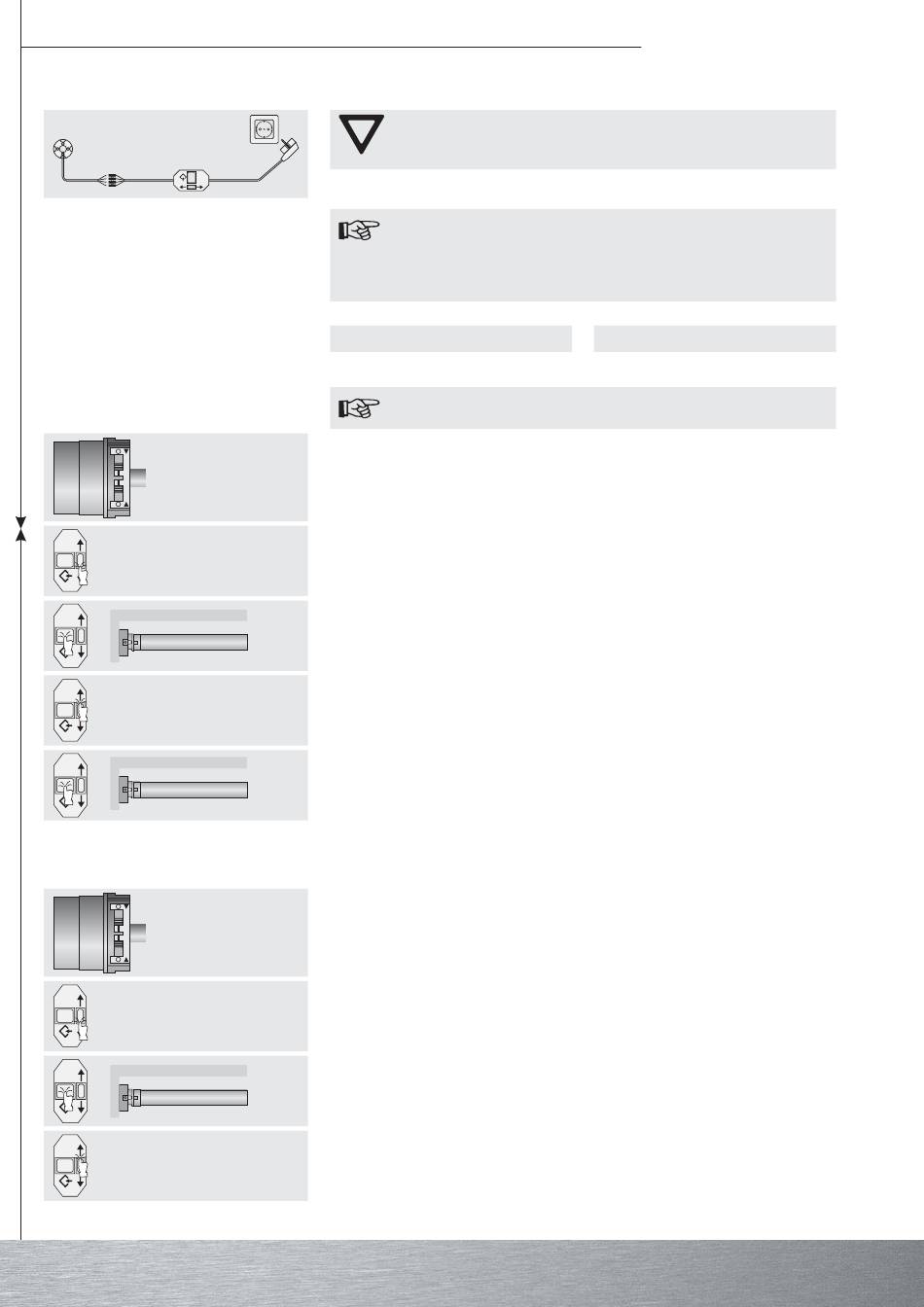

Einstellen der Endlagen mit dem Einstellset
Klack
Klack
Klack
Achtung
Das Einstellset ist nicht für die dauerhafte Bedienung geeignet, sondern nur
für die Inbetriebnahme vorgesehen.
Verbinden Sie die Anschlusslitzen des Rohrantriebes farbengleich mit denen des Einstellsets
(Art.-Nr. 4935 200 011 0) und schalten Sie die Netzspannung ein.
Hinweis
Sollte der Rohrantrieb bei der Aus-/Einfahrt aufgrund eines Hindernisses
vorzeitig abschalten, so ist es möglich dieses Hindernis durch Aus-/Einfahrt
freizufahren, es zu beseitigen und durch erneutes Ein-/Ausfahren die ge-
wünschte Endlage einzustellen.
Aktion
a) Punkt ausgefahren zu Punkt eingefahren ohne Anschlag
Hinweis
Bei dieser Endlageneinstellung erfolgt kein Behanglängenausgleich.
Schieben Sie beide Schalter in die Program-
mier-Stellung.
Fahren Sie die gewünschte Ausfahr-Endlage
an.
Drücken Sie die Programmiertaste des Ein-
stellsets für 3 Sekunden.
Anschließend fahren Sie die gewünschte
Einfahr-Endlage an.
Jetzt drücken Sie die Programmiertaste des
Einstellsets für 3 Sekunden.
Die Endlagen sind eingestellt.
b) Punkt ausgefahren zu Anschlag eingefahren
Schieben Sie beide Schalter in die Program-
mier-Stellung.
Fahren Sie die gewünschte Ausfahr-Endlage
an.
Drücken Sie die Programmiertaste des Ein-
stellsets für 3 Sekunden.
Anschließend fahren Sie Ein bis gegen den
oberen, dauerhaft vorhandenen Anschlag.
Die Endlagen sind eingestellt.
10
Bedienungsanleitung
Reaktion
Die Quittierung erfolgt durch ein „Klack"
des Rohrantriebes.
Die Quittierung erfolgt durch ein „Klack"
des Rohrantriebes.
Die Quittierung erfolgt durch ein „Klack"
des Rohrantriebes.
Der Rohrantrieb schaltet selbstständig ab.
