MANUEL D'EXPLOITATION ET D'ENTRETIEN

CHANGEMENT DE ROULEAUX

AVERTISSEMENT
• Toujours débrancher le cordon d'alimentation
électrique avant un changement de rouleaux.
Le démarrage accidentel de l'outil peut
en effet entraîner des blessures graves.
Les outils Vic-Easy série 270FSD sont conçus pour
faciliter et accélérer le rainurage. Les rouleaux
conviennent à plusieurs diamètres de tuyaux (se
reporter aux tableaux Caractéristiques nominales
des outils et Sélection des rouleaux aux
pages 30 et 31), ce qui évite les changements
fréquents de rouleaux. Le passage à une autre
gamme de diamètres ou à un autre type de
rainurage nécessite un changement de rouleaux
et de nouvelles Vérifications avant utilisation. Un
changement de matériau de tuyau peut aussi
nécessiter un changement de rouleaux. Se
reporter aux tableaux Caractéristiques nominales
des outils et sélection des rouleaux aux pages
30 et 31, pour choisir les bons rouleaux.

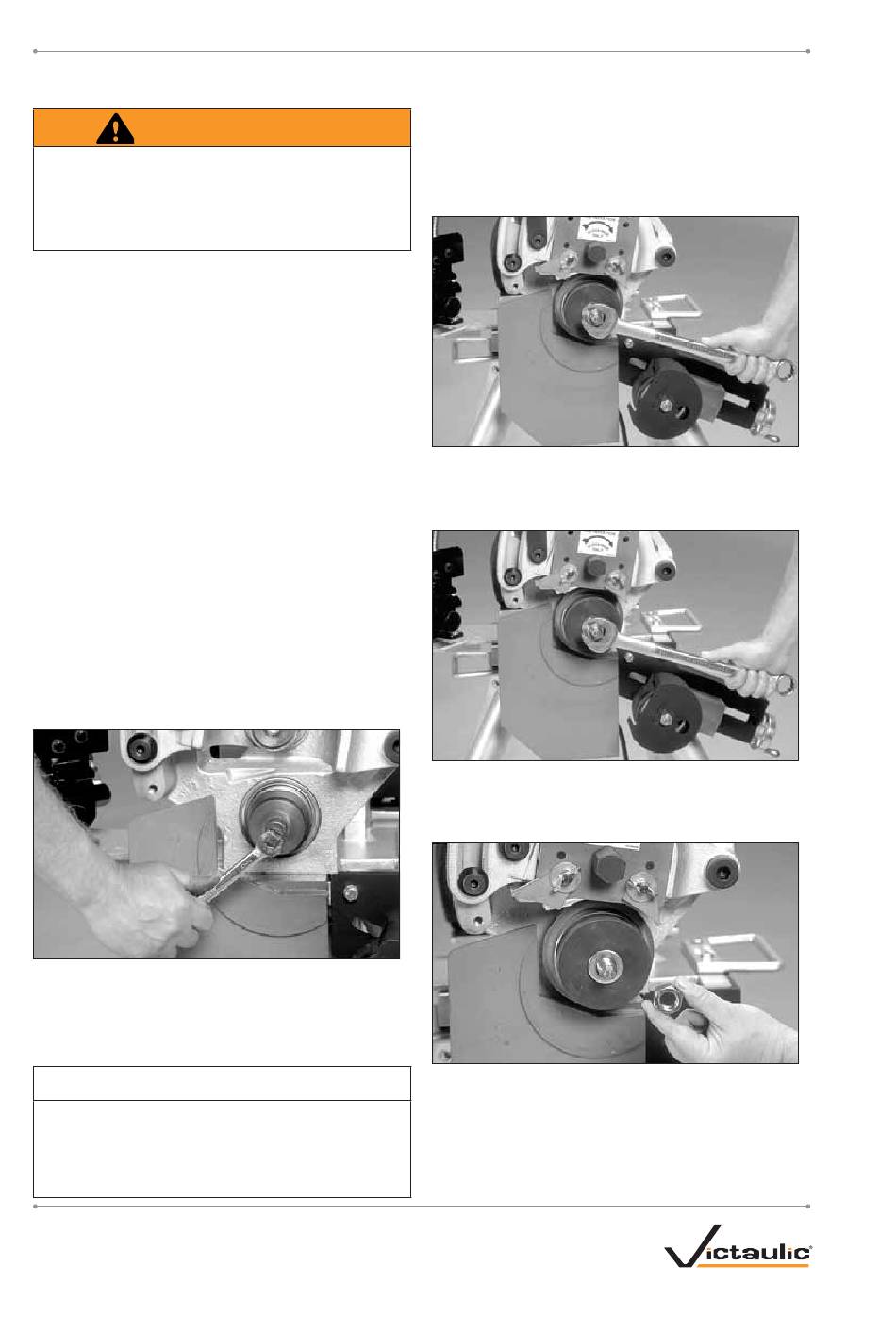

PROCÉDURE DE DÉPOSE DES ROULEAUX
ROULEAU INFÉRIEUR – DIAMÈTRES DE
3/4 PO et 1 1½ PO
1. Ouvrir la soupape de décharge de la
pompe manuelle (tourner le bouton dans
le sens antihoraire) : le bras se déplace
à la position d'ouverture complète.
2. Déposer le rouleau inférieur comme un
tout, après l'avoir desserré à l'aide d'une
clé placée sur le carré de l'extrémité et en
tournant dans le sens horaire. Ranger le
rouleau inférieur dans un endroit propre.
AVIS
Le rouleau inférieur - diamètres 3/4 po et 1
1½ po, maintenu en place par des attaches
filetées à gauche, doit être desserré en
tournant dans le sens horaire.
www.victaulic.com
VICTAULIC EST UNE MARQUE DÉPOSÉE DE VICTAULIC COMPANY.
RÉV_B
TM-VE270FSD-FRC
ROULEAU INFÉRIEUR - DIAMÈTRES DE 2 PO
ET PLUS
1. Ouvrir la soupape de décharge de la pompe
manuelle (tourner le bouton dans le sens
antihoraire) : le bras se déplace à la position
d'ouverture complète.
2. À l'aide d'une clé, desserrer et retirer le
contre-écrou (mince), servant à bloquer le
gros écrou sur l'arbre du rouleau inférieur.
3. À l'aide d'une clé, desserrer le gros écrou
sur l'arbre inférieur et le reculer de ¼ po
environ, sans le retirer.
4 Débloquer le rouleau monté sur l'arbre
conique de rouleau inférieur à l'aide du coin
en aluminium fourni avec l'outil. Placer le
coin derrière le rouleau et séparer celui-ci
du cône en frappant avec un marteau.
Ne pas utiliser de marteau sur le rouleau.
