TM-VE414/415MC-FRE /Manuel d'utilisation et de maintenance

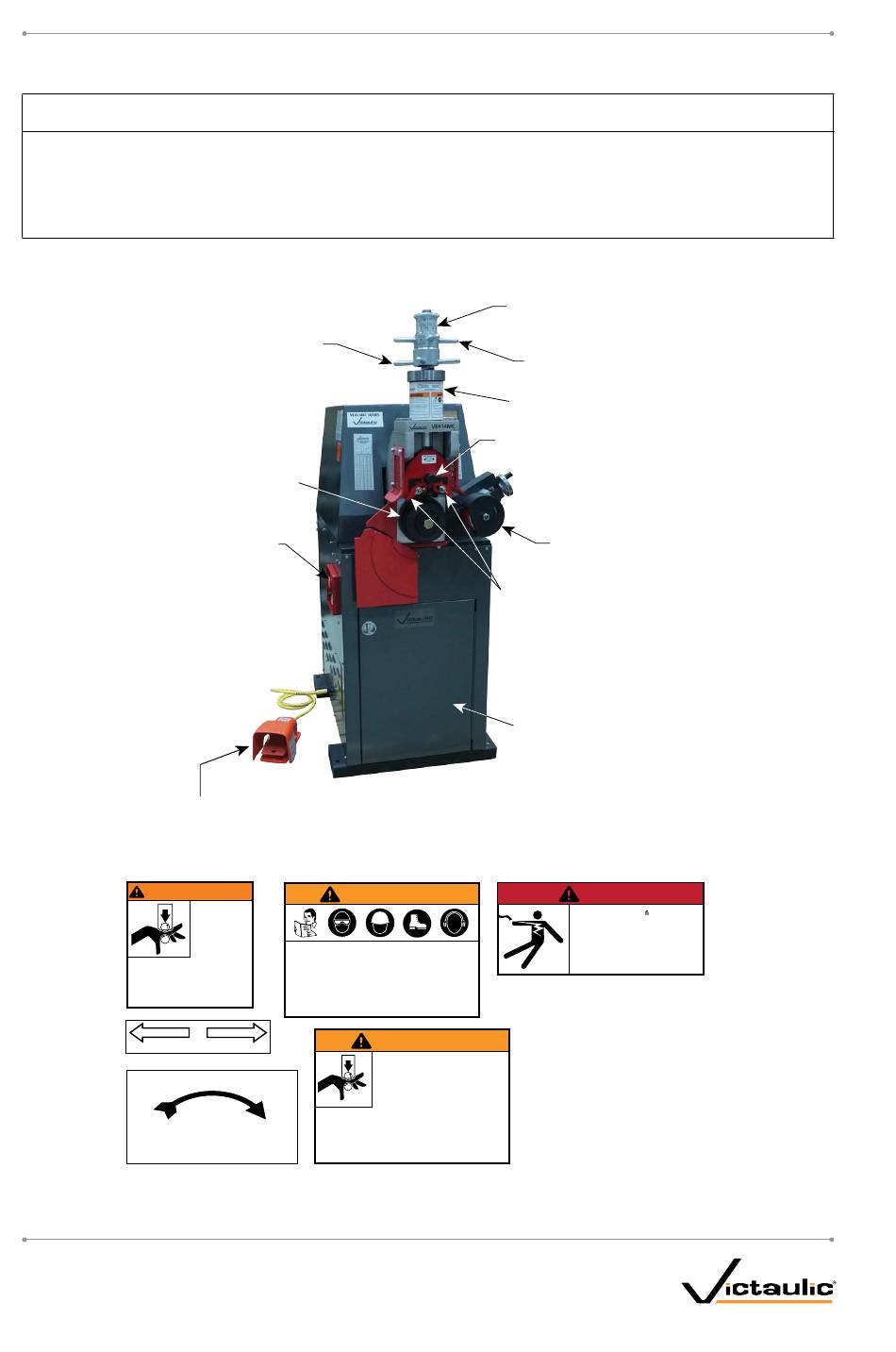

NOMENCLATURE DE LA RAINUREUSE
• Les schémas et/ou photos de ce manuel sont parfois agrandis pour plus de clarté.
• La rainureuse ainsi que ce manuel d'utilisation et de maintenance sont couverts par des marques
commerciales, des droits d'auteur et/ou des fonctionnalités brevetées qui sont la propriété exclusive
de Victaulic.
Dispositif de réglage
de la profondeur
Molette inférieure
Interrupteur de
réinitialisation, arrêt
d'urgence, sélecteur
JOG/normal,
temporisation
Commande au pied
Situé sur l'avant de la rainureuse
AVERTISSEMENT
• Coupez toujours le courant avant
de régler les paniers de protection.
• Assurez-vous que les paniers de protection
sont correctement réglés avant de
commencer le rainurage du tube.
2914-FRE Rev B
AUGMENTER
DIAMÈTRE DE RAINURE
ROTATION TUBE
SEULEMENT DANS LE
SENS DES AIGUILLES
D'UNE MONTRE
3318-FRE Rev D
TM-VE414/415MC-FRE_8
IMPORTANT
AVERTISSEMENT
Les molettes de
rainurage
peuvent écraser
ou couper les
doigts et les
mains.
Le non-respect des consignes et des avertissements pourrait entraîner
des blessures graves.
• Avant d'utiliser ou de réparer cette rainureuse, lisez toutes les instructions
d'utilisation et de maintenance ainsi que les étiquettes apposées sur la
rainureuse.
• Portez des lunettes de sécurité, un casque, des chaussures de sécurité et
une protection auditive.
Pour toute question concernant l'utilisation correcte et sans danger de
cette rainureuse, contactez Victaulic, P.O. Box 31, Easton, PA 18044-0031,
9/01 R039416LAB
téléphone : 1-800-PICK VIC, e-mail : pickvic@victaulic.com.
2271-FRE Rev C
DIMINUER
• Ne passez jamais la main dans les extrémités du tube ni à travers la rainureuse
ou le tube pendant le fonctionnement.
• Rainurez toujours le tube dans le sens DES AIGUILLES D'UNE MONTRE.
• Ne rainurez jamais un tube dont la longueur est inférieure aux longueurs
recommandées dans le manuel d'utilisation et de maintenance.
• Ne portez jamais de vêtements amples, ni de gants lâches ou quoi que ce soit
pouvant se prendre dans les pièces mobiles.
R040416LAB
Indicateur de
diamètre de tube
Verrou de réglage
de la profondeur
Vérin hydraulique
Tige supérieure et
molette supérieure
Paniers de protection
des molettes
Compartiment
de rangement
Situé sur le boîtier électrique
R010414LBL
AVERTISSEMENT
Les molettes de rainurage peuvent écraser ou couper
les doigts et les mains.
• Débranchez toujours la rainureuse de l'alimentation
électrique ou éteignez-la avant d' e ffectuer des réglages.
• Assurez-vous que le panier de protection est bien en
place avant d'entamer le rainurage du tube.
• Lors du chargement et du déchargement du tube, les mains
se trouvent à proximité des molettes. Pendant le rainurage,
gardez les mains à distance des molettes de rainurage et du
rouleau placé sur le stabilisateur de tube.
Volant du stabilisateur
DANGER
Seul le personnel quali é peut ouvrir
cette porte.
Une tension dangereuse à l'intérieur
peut causer des blessures graves
voire mortelles.
Débranchez TOUJOURS l'alimentation
électrique avant de procéder à la
maintenance.
0305.1
REV_D
