INSTRUCTIONS D'INSTALLATION ET D'ENTRETIEN

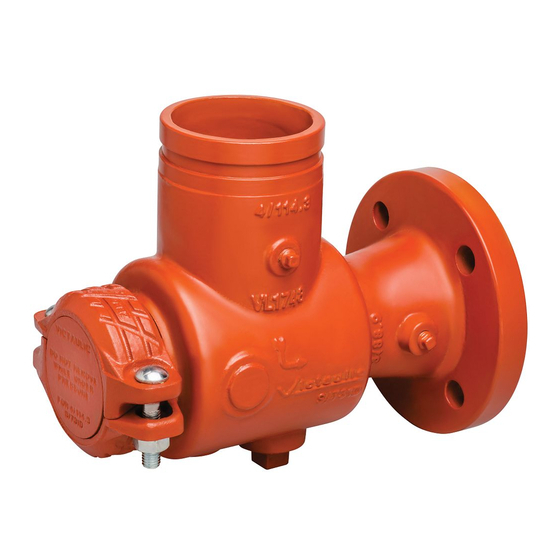

Diffuseurs à aspiration
SÉRIES 731-D ET
W731-D
DONNÉES IMPORTANTES SUR L'INSTALLATION
AVERTISSEMENT
• Lisez et assimilez les directives avant de faire
toute installation, dépose, réglage ou entretien
des produits de tuyauterie Victaulic.
• Dépressurisez le système de tuyauterie
et vidangez celui-ci, avant de faire toute
installation, dépose, réglage ou entretien
des produits de tuyauterie Victaulic
• Portez des lunettes et un casque de sécurité,
ainsi qu'une protection des pieds.
Le non respect de ces instructions peut entraîner
de graves blessures ou des dommages
à la propriété et/ou au produit installé.
DÉGAGEMENT
•
Pour le montage des diffuseurs à aspiration série 731-D/W731-D sélectionnez un endroit qui accommodera le dégagement recommandé pour pouvoir
remplacer le joint. Les distances de dégagement recommandées sont indiquées au tableau ci-dessous. REMARQUE : les dimensions indiquées excèdent
les stricts minimums de 51 mm (2 po).
•
Les diamètres des sections de tuyaux de soutien recommandés réfèrent à des tuyaux de type 40.
Exigences pour les sections de tuyaux de soutien et de dégagement minimum requis pour la dépose des paniers de diffuseurs à aspiration
Dimension – Côté système/rainuré
ANSI
DIN/GB/AS
pouces/millimètres
millimètres
-
76,1 mm
-
3
80
88,9
4
100
114,3
5
125
141,3
6
150
168,3
-
139,7 mm
-
8
200
219,1
10
250
273,0
12
300
323,9
14
350
355,6
16
400
406,4
18
450
457
20
500
508
24
600
610
www.victaulic.com
VICTAULIC EST UNE MARQUE DÉPOSÉE DE VICTAULIC COMPANY. ©2010 VICTAULIC COMPANY. TOUS DROITS RÉSERVÉS.
RÉV._B
Dimensions – pouces/mm
JIS
Exigences
millimètres
de dégagement
8.00
76,1 mm
203
8.00
80A
203
9.50
100A
241
10.00
125A
254
11.50
150A
292
10.50
139,7 mm
267
14.00
200A
356
18.00
250A
457
20.00
300A
508
22.00
350A
559
25.00
400A
635
28.00
450A
711
30.00
500A
762
34.00
600A
864
I-731-D/W731-D-FRC
• Pour garantir une vie maximale du joint d'étanchéité du diffuseur
à aspiration, assurez-vous de toujours utiliser un joint de classe
appropriée à l'utilisation prévue.
Ne pas respecter les tolérances spécifiées pourrait entraîner une fuite
au niveau du joint et causer des dommages matériels.
Pour garantir l'installation adéquate des diffuseurs à aspiration Victaulic série
731-D/W731-D, suivez les directives du présent bulletin.
REMARQUE : la vie utile de service dépendra de la sélection de joint adéquat
et de sa bonne installation. Pour obtenir tous les détails, veuillez vous référer
au bulletin Victaulic 05.01 intitulé Guide de sélection des joints d'étanchéité.
Tuyau de type 40
Exigences de diamètre pour
section de tuyau de soutien
pouces/mm
1 1/4
42,4
1 1/4
42,4
1 1/4
42,4
2
60,3
2
60,3
DÉGAGEMENT
2
60,3
2
60,3
2
60,3
2
60,3
2
60,3
2
60,3
3
88,9
3
88,9
3
88,9
ATTENTION
DÉGAGEMENT
Béquille
de soutien
I-731-D/W731-D-FRC_1
