que l'extrémité inférieure soit inclinée vers l'arrière
(Figure 35).
1. Coin arrière gauche du
plateau
2. Profilé du châssis du
véhicule
3. Plaque de pivot
Le plateau complet pèse environ 147,5 kg.
N'essayez pas de le monter ou de l'enlever sans
vous faire aider. Utilisez un portique de levage
ou faites-vous aider par deux ou trois autres
personnes.
Remarque: Les entretoises et les cales d'usure
(Figure 36) doivent être installées avec les têtes des
boulons à l'intérieur de la machine.

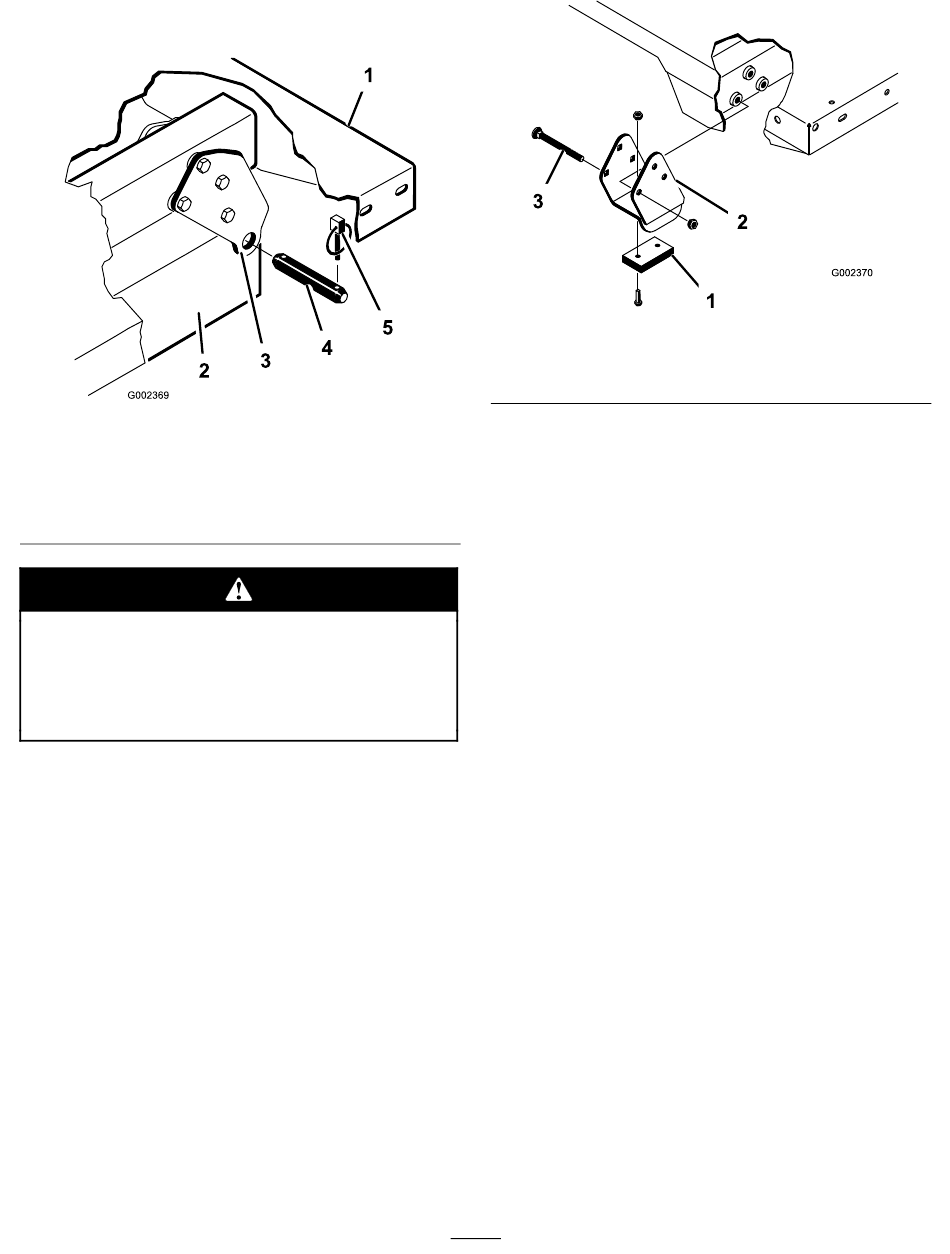

Figure 35
4. Axe de chape
5. Goupille à anneau
1. Entretoise
2. Cale d'usure
1. Les vérins de relevage doivent être complètement
rétractés.
2. Placez le plateau sur le châssis du véhicule avec
précaution et en alignant les trous des plaques de
pivot arrière sur ceux du profilé arrière du châssis.
Montez 2 axes de fixation et goupilles à anneau
(Figure 35).
3. Abaissez le plateau, fixez chaque extrémité de la tige
du vérin aux fentes appropriées dans les plaques
de montage du plateau au moyen d'un axe et d'une
goupille à anneau. Insérez l'axe de fixation par
l'extérieur du plateau, la goupille à anneau étant
à l'extérieur (Figure 35). Les fentes arrière sont
réservées à l'installation du plateau complet et les
fentes avant à l'installation du plateau 2/3.
Remarque: Vous devrez éventuellement démarrer
le moteur pour déployer ou rétracter les vérins afin
d'aligner les trous. Attention à vos doigts !
Remarque: Les fentes libres peuvent être obturées
avec un boulon et un écrou pour prévenir les erreurs
de montage.
4. Mettez le moteur en marche et engagez le levier
de commande hydraulique pour relever le plateau.
Relâchez le levier de relevage et coupez le moteur.
Installez la béquille de sécurité du plateau pour
empêcher ce dernier de s'abaisser accidentellement
(voir Béquille de sécurité du plateau).
5. Montez des goupilles à anneau aux extrémités
intérieures des axes de fixation.
Remarque: Si le plateau est équipé d'un mécanisme
d'ouverture automatique du hayon, assurez-vous que
la biellette de déversement avant a bien été placée à
42
Figure 36
3. Vis de carrossier
