Kit module de commande électromagnétique
Masquer les pouces Voir aussi pour Workman HDX-Auto:

Publicité

Liens rapides

Kit module de commande électromagnétique
Véhicule utilitaire Workman
N° de modèle 131-8308
Ce produit contient une ou des substances chimiques considérées par l'état de Californie comme
capables de provoquer des cancers, des anomalies congénitales ou d'autres troubles de la reproduction.
Ce kit a pour objet d'ajouter un module de commande
électromagnétique au système électrique. Le module de
commande électromagnétique est utilisé pour moduler
automatiquement le courant appliqué au solénoïde de
différentiel.
Préparation à l'installation du
kit
1. Placez la machine sur un sol plat et horizontal, et serrez
le frein de stationnement.
2. Pour les modèles équipés d'un plateau de transport,
procédez comme suit :
A. Levez le plateau jusqu'à ce que les vérins de levage
soient complètement déployés ; voir le manuel de
l'utilisateur de la machine.
B. Sortez la béquille de sécurité des supports de
rangement au dos du panneau du système ROPS
(Figure
1).

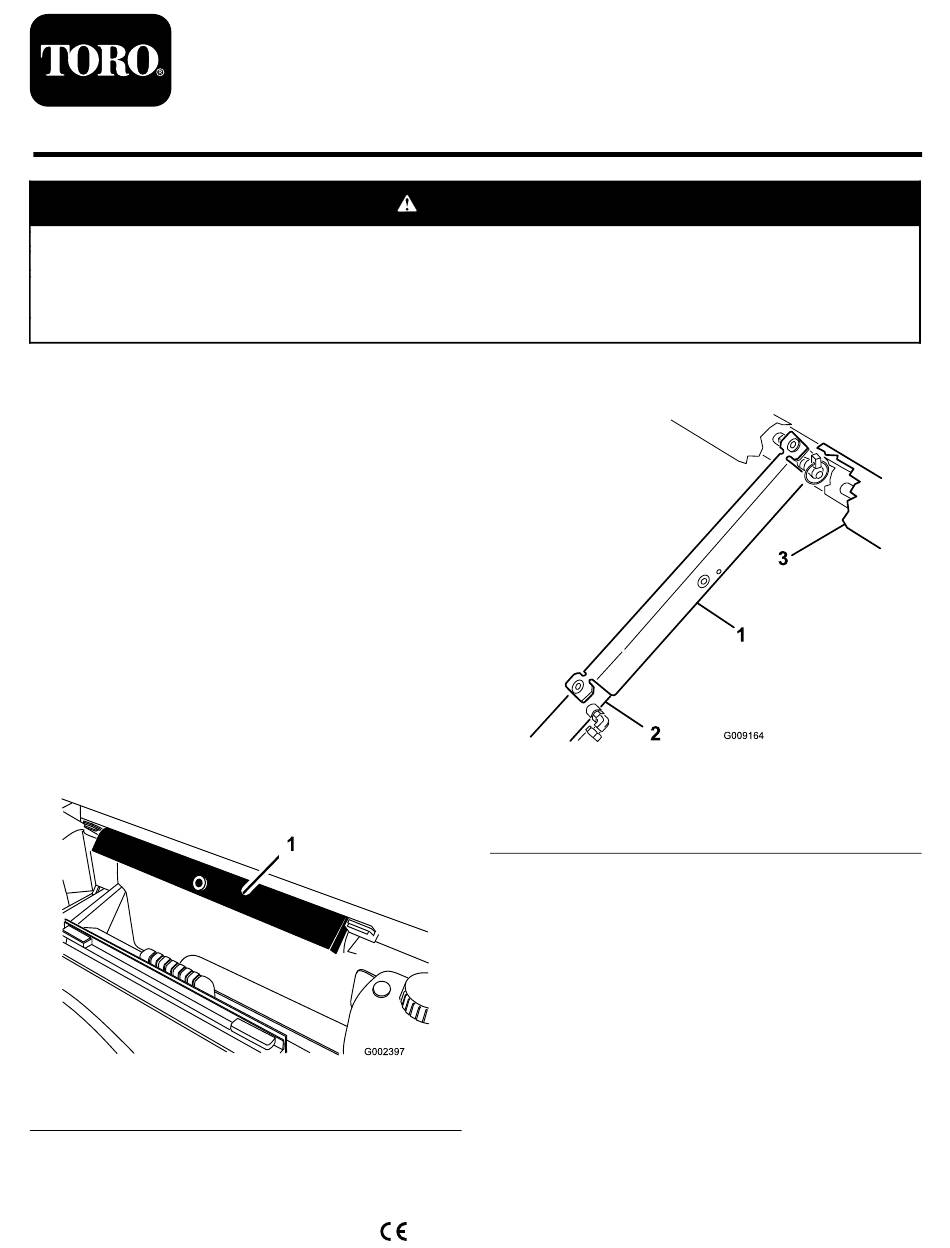

1. Béquille de sécurité du plateau
C. Placez la béquille de sécurité du plateau sur la tige
du vérin et appuyez bien les pattes d'extrémités
© 2014—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Proposition 65 - Avertissement
Figure 1
Enregistrez votre produit à www.Toro.com.
®
HDX-Auto
ATTENTION
CALIFORNIE
contre l'extrémité du corps du vérin et l'extrémité
de la tige du vérin
1. Béquille de sécurité du
plateau
2. Corps du vérin
3. Arrêtez le moteur, serrez le frein de stationnement et
enlevez la clé du commutateur d'allumage.
4. Débranchez la batterie comme suit :
A. Appuyez sur le couvercle de la batterie pour
dégager les pattes de la base de la batterie
3).
Traduction du texte d'origine (FR)
Form No. 3390-724 Rev A
Instructions de montage
(Figure
2).
Figure 2
3. Plateau
Tous droits réservés *3390-724* A
Imprimé aux États-Unis
(Figure
