niveau admissible quand le moteur tourne. Si le témoin
clignote ou reste allumé, arrêtez le véhicule, coupez le
moteur et vérifiez le niveau d'huile. Si, après avoir fait
l'appoint, le témoin reste allumé une fois le moteur
remis en marche, coupez immédiatement le moteur
et demandez conseil au concessionnaire Toro le plus
proche.
Vérifiez le fonctionnement des témoins comme suit :
1. Serrez le frein de stationnement.
2. Tournez la clé de contact en position Contact établi,
mais ne mettez pas le moteur en marche. Le témoin
de pression d'huile doit s'allumer en rouge. S'il ne
s'allume pas, soit une ampoule est grillée, soit le
système est défectueux et il faut le réparer.
Remarque: Si le moteur vient de tourner, il peut
s'écouler 1 à 2 minutes avant que le témoin s'allume.
Thermomètre et témoin de liquide de
refroidissement
Il enregistre la température du liquide de refroidissement
dans le moteur. Il ne fonctionne que lorsque le contact
est établi (Figure 10). Le témoin clignote en rouge si
le moteur surchauffe.
Témoin de charge
Il s'allume quand la batterie est déchargée. Si le témoin
s'allume pendant l'utilisation, arrêtez le véhicule, coupez
le moteur et recherchez les causes possibles, par exemple
la courroie de l'alternateur (Figure 10).
Important: Si la courroie d'alternateur est
desserrée ou cassée, n'utilisez pas le véhicule avant
de l'avoir réglée ou réparée. Le moteur pourrait être
endommagé dans le cas contraire.
Vérifiez le fonctionnement des témoins comme suit :
• Serrez le frein de stationnement.
• Tournez la clé de contact en position Contact établi,
mais ne mettez pas le moteur en marche. Les
témoins de liquide de refroidissement, de charge et
de pression d'huile doivent s'allumer. Si un témoin
ne s'allume pas, soit une ampoule est grillée, soit le
système est défectueux et il faut le réparer.
Jauge de carburant
La jauge de carburant indique la quantité de carburant
dans le réservoir. Elle ne fonctionne que lorsque le clé
de contact est en position Contact établi (Figure 10).
Lorsqu'elle est allumée en rouge, cela signifie que le
niveau de carburant est bas et lorsqu'elle clignote en
rouge, le réservoir de carburant est pratiquement vide.
Interrupteur de circuit hydraulique
grand débit (modèles TC uniquement)
Actionnez l'interrupteur pour activer le circuit
hydraulique grand débit (Figure 10).
Bouton de l'avertisseur sonore
(modèles TC uniquement)
Appuyez sur ce bouton pour actionner l'avertisseur
sonore (Figure 10).
Compte-tours
Indique le régime moteur (Figure 10 & Figure 11).
Le triangle blanc indique le régime recherché pour le
fonctionnement de la PDF (Figure 11).
1. Régime moteur
Témoin de contrôle du moteur
Le témoin (Figure 10) s'allume pour signaler un
dysfonctionnement du moteur.
Important: Le moteur est équipé d'un système
de diagnostic intégré qui permet de rechercher les
dysfonctionnements du moteur. Reportez-vous
au Manuel d'entretien Toro pour de plus amples
informations sur le fonctionnement du système de
diagnostic et sur l'interprétation de ses codes.
Compteur de vitesse
Indique la vitesse de déplacement du véhicule
(Figure 10). Le compteur de vitesse indique les mi/h
mais peut être facilement convertit pour indiquer les
km/h. Reportez-vous à la rubrique Conversion du
compteur de vitesse sous Entretien des commandes.
20

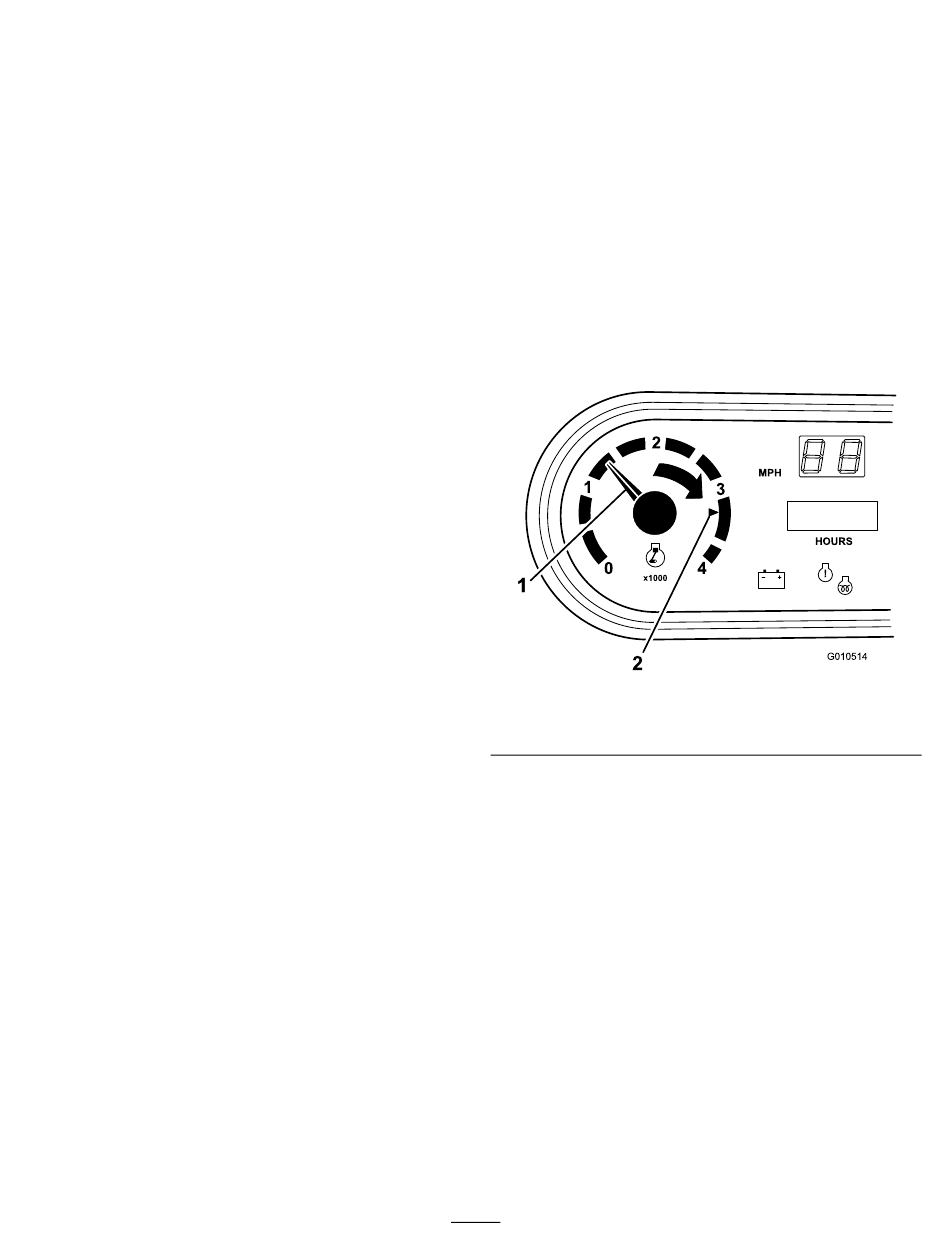

Figure 11
2. 3300 tr/min pour un régime
de PDF de 540 tr/min
