17. Entrée numérique
L'Hydro Multi-E est équipé d'une entrée numérique pour les défauts
externes. Par défaut, l'entrée est réglée sur défaut externe et est
active en position fermée.

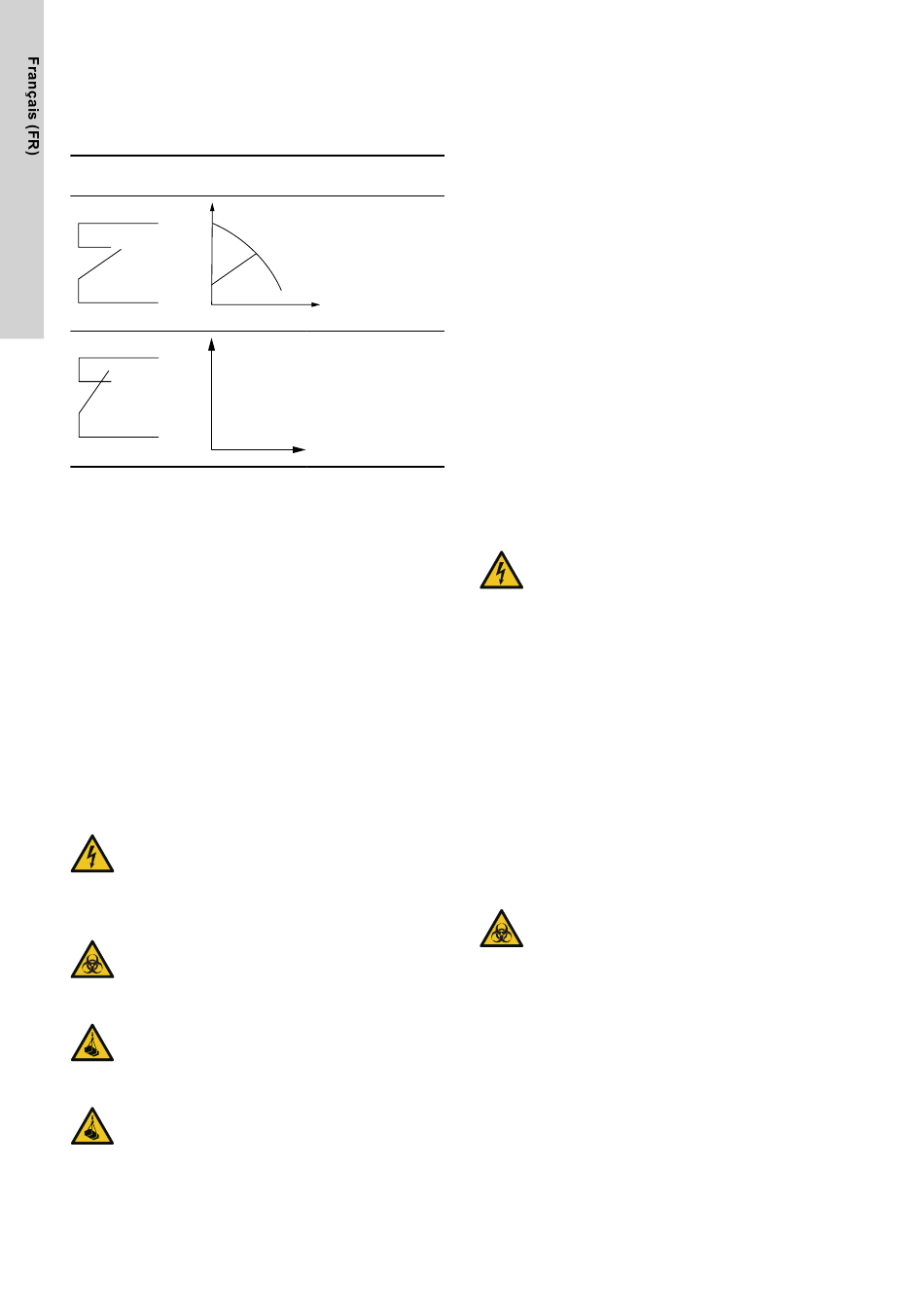

Schéma fonctionnel : entrée pour fonction numérique
Fonction numérique
(bornes 1 et 9)
H
H
Si l'entrée numérique est active pendant plus de 10 secondes (s.),
le groupe Hydro Multi-E s'arrêtera en raison d'un défaut externe.
L'entrée numérique est utilisée pour la protection contre la marche
à sec.
18. Communication des données
Il est possible de brancher le groupe à un réseau externe. Le
branchement peut être établi via un réseau GENIbus ou un réseau
basé sur un autre protocole fieldbus via une passerelle.
Le groupe peut communiquer via des modules CIM. Cela permet au
groupe de communiquer avec différents types de solutions réseau.
Un module CIM est un module de communication additionnel. Le
module CIM permet la transmission des données entre la pompe et
une installation externe, par exemple un système GTB ou SCADA.
Pour plus d'informations sur les modules CIM, consulter le
Grundfos Product Center à l'adresse www.grundfos.com ou
contacter Grundfos.
19. Maintenance
DANGER
Choc électrique
Mort ou blessures graves
‐
Avant de procéder à la maintenance du groupe,
s'assurer que l'alimentation électrique est débranchée
et qu'elle ne peut pas être réenclenchée
accidentellement.
AVERTISSEMENT
Eau potable contaminée
Mort ou blessures graves
‐
Rincer le groupe après une période d'inactivité,
conformément à la législation locale.
AVERTISSEMENT
Charge suspendue
Mort ou blessures graves
‐
Utiliser un casque.
PRÉCAUTIONS
Charge suspendue
Blessures corporelles mineures à modérées
‐
Utiliser un équipement de levage et des outils
appropriés pour la maintenance.
42
19.1 Entretien du produit
19.1.1 Pompes
Les roulements de la pompe et les garnitures mécaniques ne
nécessitent aucune maintenance.
Si les pompes doivent être vidangées pour une longue période
d'inactivité, retirer l'un des protège-accouplements pour injecter
quelques gouttes d'huile de silicone sur l'arbre, entre la tête de
pompe et l'accouplement. Cela empêchera que les faces
d'étanchéité de la garniture mécanique restent collées.
19.1.2 Moteurs
Garder les ailettes et le capot moteur propres pour permettre un
bon refroidissement du moteur et des composants électroniques.
Régime normal
Les moteurs supérieurs à 7,5 kW doivent être lubrifiés
conformément aux intervalles recommandés et au type de graisse
pour roulement indiqué sur le moteur.
Q
Les moteurs supérieurs à 10,0 HP (7,5 kW) doivent être lubrifiés
selon les intervalles recommandés et le type de graisse pour
roulements indiqué sur le moteur.
19.1.3 Coffret de commande
Le coffret de commande ne nécessite aucune maintenance. Il doit
Défaut externe
rester propre et sec.
19.1.4 Kits de maintenance
Q
Voir le Grundfos Product Center (www.grundfos.com) pour
consulter les manuels de maintenance.
19.2 Mise hors service du produit
1. Mettre l'interrupteur principal en position d'arrêt pour arrêter le
2. Couper le disjoncteur de protection moteur, le disjoncteur
19.2.1 Enveloppe isolante
Les pompes qui ne vont pas être utilisées pendant les périodes de
gel doivent être purgées pour éviter tout dommage.
Purger la pompe en desserrant la vis de purge d'air de la tête de
pompe et retirer le bouchon de purge.
Ne pas serrer la vis de purge d'air ou replacer le bouchon de purge
jusqu'à ce que le groupe soit utilisé de nouveau.
19.3 Démarrage du produit après une période
Voir paragraphe Démarrage pour plus d'informations.
