16.3

Panneau de commande

16.3.1

Panneau de commande - Structure et fonction

Le panneau de commande est connecté à la carte-mère via un câble de connexion à 26
points.

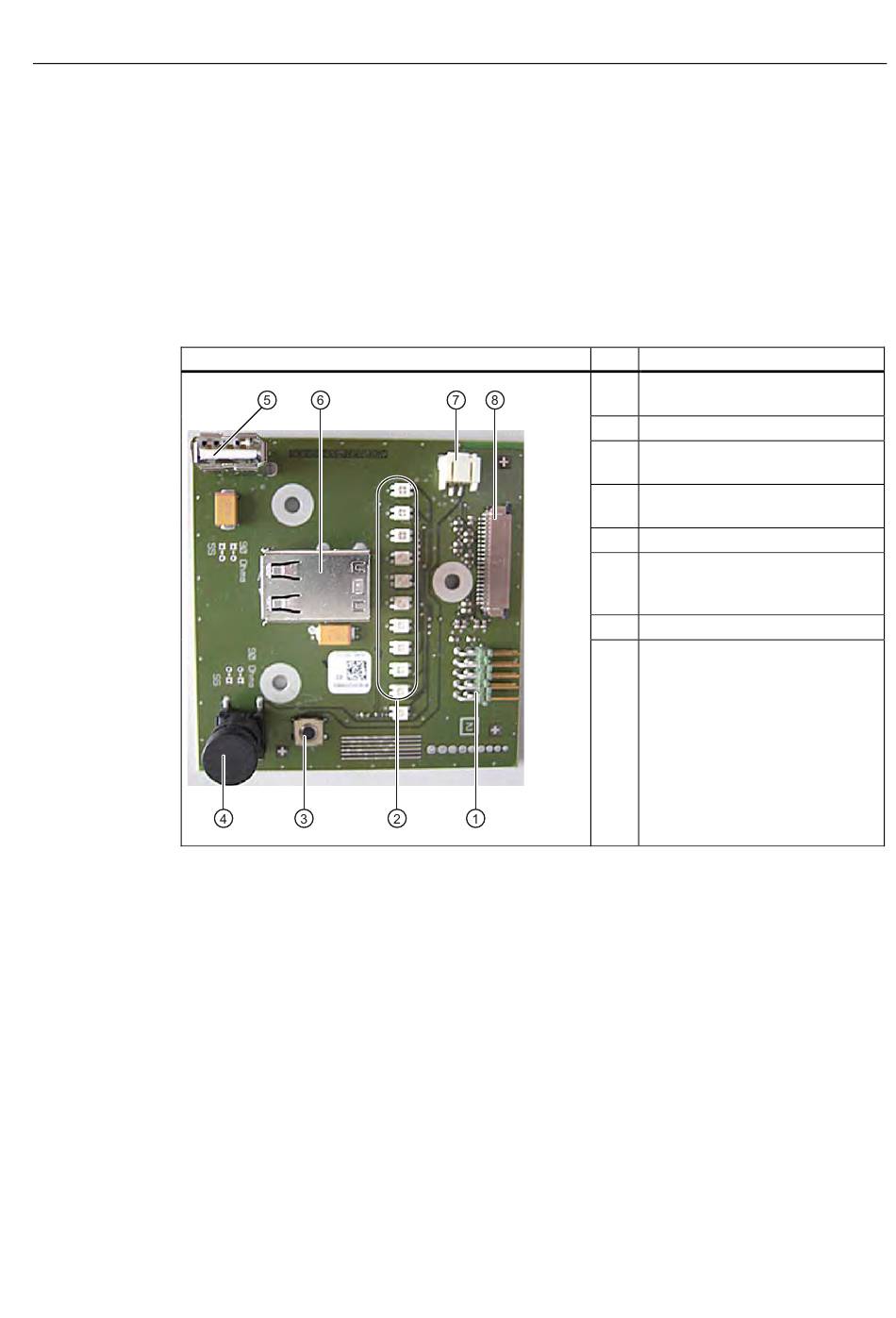

Panneau de commande
SIMATIC Rack PC 647B
Instructions de service, 04/2009, A5E02147329-02
Descriptions détaillées
16.3 Panneau de commande
Pos. Description
① Barrette de 9 broches
Connexion à la carte-mère (x420)
② DEL
③ Bouton Reset
Bouton à 1 point
④ Bouton Marche/Arrêt
Bouton à 1 point
⑤ Port USB
⑥ Port USB
(seul le contact USB supérieur est
occupé)
⑦ Connecteur Reset externe
⑧ Connexion à la carte-mère (x46)
