10.2 Montage et démontage de la carte graphique
Préparation
Débranchez le cordon secteur et tous les câbles de connexion de l'appareil.

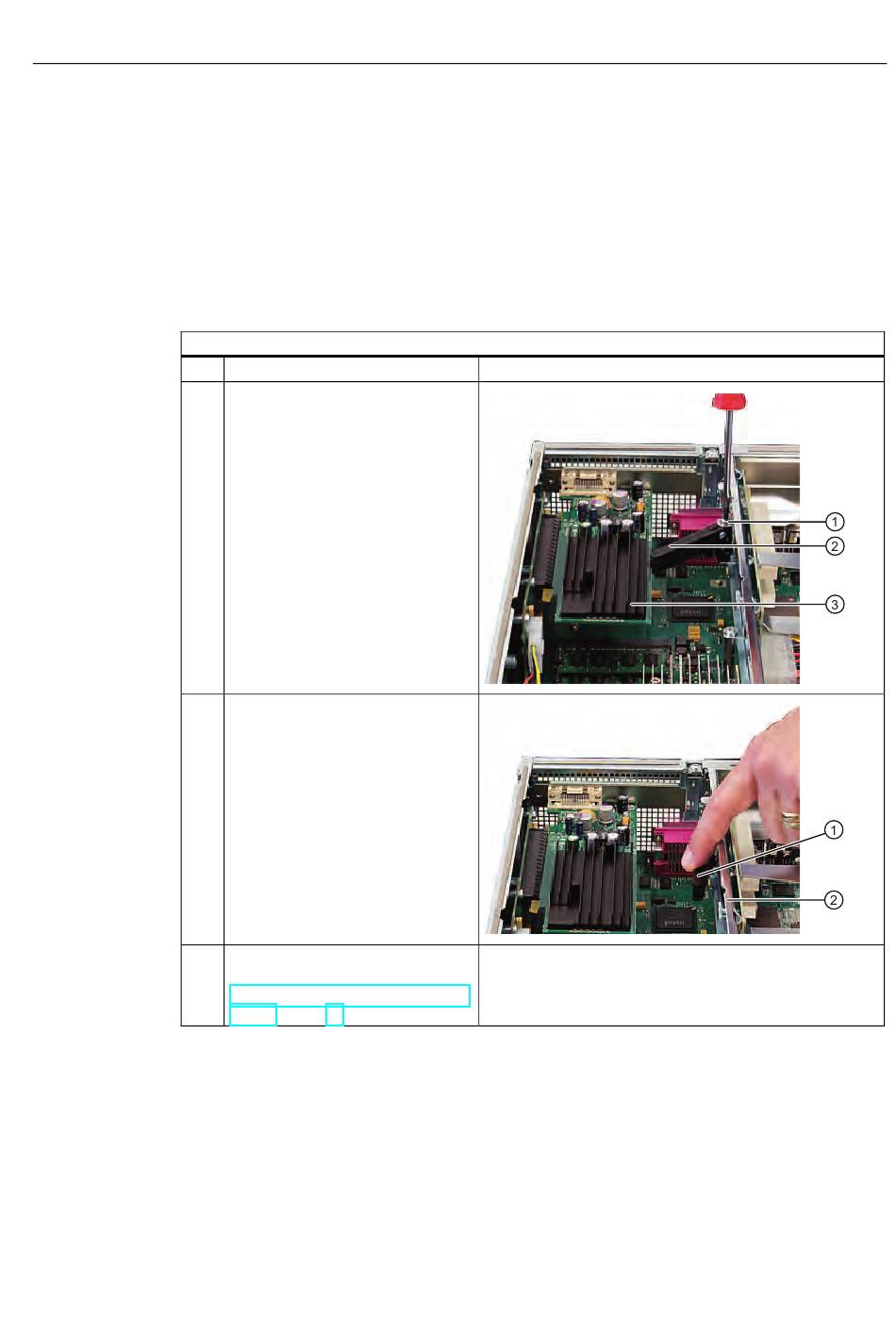

Monter/démonter la carte graphique
Etapes du démontage de la carte graphique
1.
2.
3.
4.
SIMATIC Rack PC 647B
Instructions de service, 04/2009, A5E02147329-02
Ouvrez l'appareil.
Desserrez la vis ① pour détacher
le fixe-carte ② de la carte
graphique ③.
Faites pivoter le fixe-carte ① en
direction du support de bus ②.
Démontez le support de bus
comme décrit au paragraphe
Montage et démontage du support
de bus (Page 79).
