Extensions et paramétrage
10.4 Montage de cartes d'extension
Etapes du démontage du support de bus
4.
5.
6.
7.
80

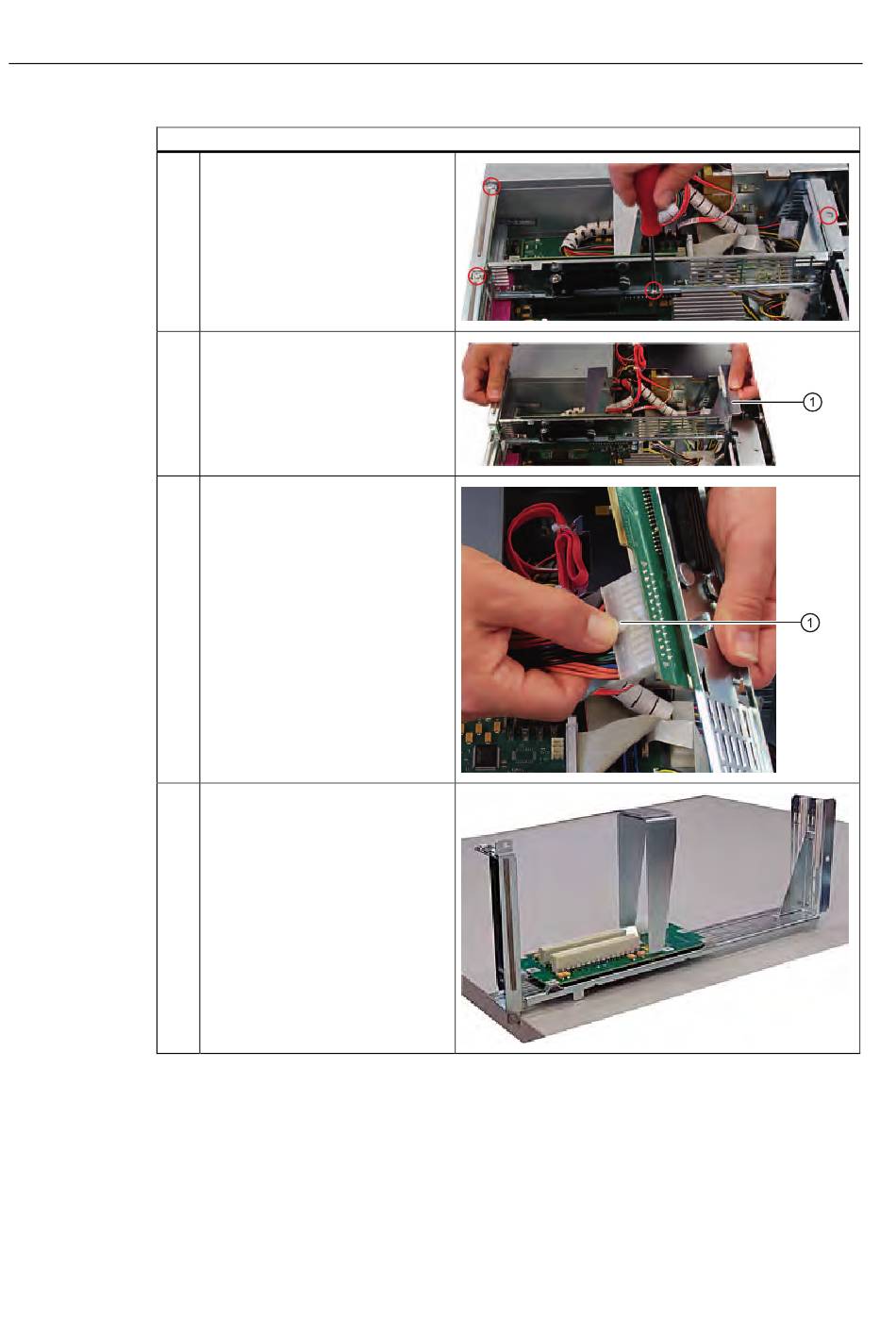

Dévissez les quatre vis sur le
support de bus. N'oubliez pas la vis
située un peu plus bas, au milieu.
Sortez le support de bus ① de
l'appareil.
Actionnez le déverrouillage ① du
connecteur d'alimentation et
retirez-le.
Déposez le support de bus, le dos
sur une surface de table plane. Les
quatre pieds du support de bus lui
confèrent une assise stable. Le
bord de la plaque support doit
dépasser du bord de la table.
