Page 1 ______________ Introduction SIMATIC PC industriel SIMATIC Rack PC 847B ______________ Consignes de sécurité ______________ Description SIMATIC ______________ Prévision d'utilisation PC industriel ______________ SIMATIC Rack PC 847B Montage ______________ Raccordement Instructions de service ______________ Mise en service ______________ Intégration ______________ Fonctions ______________ Extensions et paramétrage...
Page 2 Siemens s'ils ne sont pas de Siemens. Le fonctionnement correct et sûr du produit implique son transport, stockage, montage et mise en service selon les règles de l'art ainsi qu'une utilisation et maintenance soigneuses.
Page 3: Table Des Matières
Mise en service............................37 Conditions préalables à la mise en service .................37 Mise en service initiale - Première mise en marche ..............37 Centre de sécurité Windows XP, Vista ..................38 Informations relatives au fonctionnement ..................39 SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 4 11.2.3.2 Installation de systèmes d'exploitation Microsoft Windows ............95 11.2.4 Configuration de la sélection de langue via la Multilanguage User Interface (MUI) ....97 11.2.5 Restauration de Windows Vista ....................98 SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 5 Messages d'alarme, messages d'erreur et messages système ............. 105 12.1 Messages d'erreur au démarrage....................105 12.2 BIOS-POST-Codes........................107 Dépannage/FAQ............................ 111 13.1 Problèmes généraux........................111 13.2 Problèmes lors de l'utilisation de modules non Siemens............114 Caractéristiques techniques........................115 14.1 Caractéristiques techniques générales..................115 14.2 Consommation des composants (valeurs maximales) ..............121 14.3 Alimentation (CA)........................122 14.4 Caractéristiques techniques des rails télescopiques ..............122...
Page 6 SAV et assistance ........................207 Instructions de mise à niveau....................208 Directives ESD............................211 Directives ESD .......................... 211 Liste des abréviations ..........................213 Abréviations ..........................213 Glossaire ............................... 219 Index..............................231 SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 7: Introduction
Domaine de validité de cette documentation Cette documentation est valable pour toutes les variantes livrées du SIMATIC Rack PC 847B et décrit l'état à la livraison à partir de juin 2008. Place du manuel dans la documentation Les présentes instructions de service figurent sur le DVD " Documentation and Drivers "...
Page 8: Guide Des Instructions De Service
Construction, fonction et caractéristiques des composants essentiels, répartition des ressources système et utilisation du setup du BIOS. Annexe Directives et homologations, Service & Support, instructions pour la mise à niveau Directives ESD Directives ESD générales. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 9: Consignes De Sécurité
à l’assistance technique ou à votre point de vente. PRUDENCE La garantie perdra sa validité si vous causez des défauts dans le Rack PC en montant ou remplaçant des extensions système. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 10 ● Débranchez la prise secteur avant d'enficher ou de retirer un module comportant des CSDE. ● Saisissez les cartes avec CSDE uniquement par leur tranche. ● Ne touchez ni les broches ni les pistes conductrices d'un module avec CSDE. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 11: Description

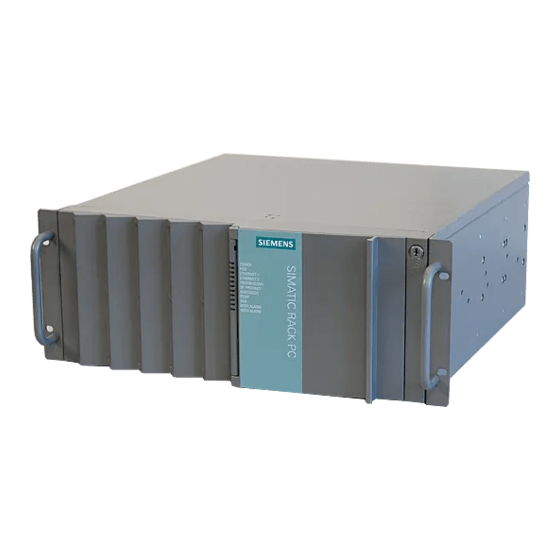

Description Présentation Le SIMATIC Rack PC 847B est un PC industriel en châssis de 19 pouces (4 unités de hauteur) à fonctionnalité industrielle étendue. ● Evolutivité élevée ● Robustesse élevée ● Pérennité du produit Figure 3-1 SIMATIC Rack PC 847B...
Page 12: Domaines D'application
Le SIMATIC Rack PC satisfait aux exigences nécessaires à un marquage CE pour une mise en œuvre dans le domaine industriel. Atouts principaux Caractéristiques du SIMATIC Rack PC 847B Aptitude industrielle élevée : ● Résistance élevée aux vibrations et aux chocs en service ●...
Page 13: Fonction
– Enregistrement automatique de tous les messages dans un fichier journal – Possibilité de surveillance centralisée de SIMATIC PC réseau ● RAID1 pour une duplication automatique des données sur deux disques durs SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 14: Caractéristiques
2 en face avant, 4 en face arrière ; (high current) Série COM1 (V.24), COM2 (V.24) ; 9 broches Parallèle LPT1 Moniteur 1 x VGA Clavier PS/2 Souris PS/2 Audio Microphone, Line out / casque SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 15 Intel® Core™2 Duo T7400 (2,16 GHz, 667 MHz FSB, 4 MB Second Level Cache, EM64T, VT) Taille de la mémoire principale 256 MOctets SDRAM DDR2 667 (PC 5300) Monovoie 2 connecteurs DIMM pour 4 GOctets maximum SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 16 2 x 160 Go • RAID1, 2 x 160 Go (disques miroir) • Carte Add2 (1x DVI-D) Cartes graphiques • Carte graphique PCIe x16, Dual Head (2x VGA ou • 2x DVI-D) SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 17: Constitution
Vitesse du ventilateur • Surveillance de disque dur (SMART, état RAID) • Surveillance du système/Ethernet (heart beat) • Logiciel SIMATIC PC Utilitaire de sauvegarde locale de données Image Creator Constitution 3.6.1 Constitution extérieure SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 18 Vue arrière de l'appareil (exemple) Pos. Description Ventilateur de lecteur arrière Ventilateur/Alimentation Emplacements d'extension Eléments de connexion Prise destinée à l'alimentation en courant SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 19: Bedienelemente
Le PC redémarre (redémarrage à froid). PRUDENCE Une perte de données est possible lors d'une réinitialisation matérielle. ATTENTION Le bouton Marche/Arrêt ne coupe pas l'appareil du secteur ! SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 20: Eléments De Connexion
Interface série (V.24) connecteur mâle D-Sub à 9 broches ETHERNET 1, 2 * Deux connecteurs Ethernet RJ 45 pour 10/100/1000 Mbps (10) Connexion pour appareils USB. Port USB 1 à 4 SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 21: Alimentation
Alimentation Emplacement de la fiche CEI Description Fiche CEI pour l'alimentation de l'appareil en tension alternative. La plage de tension d'alimentation admissible est de 100 V c.a. à 240 V c.a. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 22: Indicateurs De Fonctionnement
Aucun transfert de données • Verte Transfert de données Aucune connexion PROFIBUS/MPI DEL d'état de la Eteinte • (en option) connexion S7 ou Aucun transfert de données • PROFIBUS Verte Transfert de données SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 23 Erreur dans la phase Post du début du BIOS Les interfaces LAN sont numérotées sur le boîtier en vue d'une description univoque. La numérotation du système d'exploitation peut en diverger. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 24 Les deux DEL CP 1616 "virtuelles" sont uniquement visibles dans le logiciel SIMATIC et peuvent être interrogées via SNMP. PROFINET DEL virtuelles Le CP est actif. STOP Le CP est à l'état STOP Clignotante Les états "Clignotement lent" et "Clignotement rapide" n'existent pas. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 25: Prévision D'utilisation
● Vérifiez que la livraison et les accessoires commandés en plus sont complets. En cas de dommages dus au transport ou d'irrégularités, veuillez contacter votre point de vente. ● Veuillez informer en plus Siemens AG en utilisant la notice de contrôle de qualité SIMATIC IPC/PG ci-jointe.
Page 26: Noter Les Données D'identification De L'appareil
Microsoft Windows) Adresse Ethernet 1 Adresse Ethernet 2 CP 1616 onboard Layer 2 Equipement de l'appareil L'équipement de l'appareil figure dans la face intérieure du volet de protection. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 27: Conditions Ambiantes Et D'environnement
Si ces conditions ne sont pas remplies au montage du système, les homologations ne sont plus valables selon UL 60950-1, EN 60950-1 et il existe un risque de surchauffe ainsi qu'un risque de blessures corporelles ! SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 28: Sécurité
Prévision d'utilisation 4.4 Sécurité Sécurité L'accès au Rack PC n'est protégé que si la porte frontale est verrouillée. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 29: Montage
Pour plus d'informations sur les glissières télescopiques, référez-vous aux paragraphes "Caractéristiques techniques des glissières télescopiques" et "Schéma coté en vue de l'utilisation de glissières télescopiques". Figure 5-1 Position des trous de fixation SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 30 Les vis de fixation des rails télescopiques ne doivent pas pénétrer l'appareil de plus de 5 mm. PRUDENCE Risque de blessures corporelles Un montage uniquement sur les fixations de 19" à l'avant de l'appareil n'est pas autorisé. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 31: Raccordement
- L'ordinateur concerné doit être éteint et la fiche secteur doit être branchée. - Tous les câbles de l'installation doivent être connectés à l'ordinateur pendant la mesure. - Tous les autres composants de l'installation doivent être actifs. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 32: Raccordement À L'alimentation En Courant
Les propriétés des alimentations ininterrompues sont décrites et classées dans les normes EN 50091-3 et CEI 62040-3. Les appareils à tension de sortie sinusoïdale en mode de fonctionnement normal et en mode tampon possèdent la classe "VFI-SS-…" ou "VI-SS-…". SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 33: Consignes Propres À Certains Pays
Branchez le cordon secteur à la prise de courant et allumez l'interrupteur principal (s'il existe). La DEL de mise sous tension sur la face avant du PC est jaune (mode veille). SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 34: Verrouillage Du Bloc Secteur
étendue) doit être relié au point de masse central de l'armoire ou de l'installation, dans laquelle vous montez le PC. La section minimale ne doit pas être inférieure à 5 mm SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 35: Raccordement De L'arrêt De Traction Profinet
Pour la fixation de l'arrêt de traction PROFINET, vous avez besoin d'un tournevis TORX T10. Etapes de raccordement de l'arrêt de traction PROFINET Retirez l'obturateur de l'interface PROFINET. Montez l'arrêt de traction PROFINET. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 36 Raccordement 6.4 Raccordement de l'arrêt de traction PROFINET Etapes de raccordement de l'arrêt de traction PROFINET Fixez le câble à l'aide de l'attache-câble. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 37: Mise En Service
Ne pas éteindre le PC pendant toute la durée de l'opération d'installation. Ne modifiez en aucun cas les valeurs par défaut du Setup du BIOS, car sinon le système d'exploitation ne pourrait pas être installé correctement. 4. Redémarrage automatique SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 38: Arrêt De L'appareil
(spyware) ou un logiciel indésirable est installé ou exécuté sur l'ordinateur. Un avertissement est également généré si des programmes tentent de modifier des paramètres Windows importants. Configurez le centre de sécurité en fonction de vos besoins. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 39: Informations Relatives Au Fonctionnement
Seule une comparaison supplémentaire permet de garantir que les données sont correctement gravées. Il est donc fortement recommandé de procéder à une comparaison après chaque gravure. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 40: Disques Durs Amovibles
SATA2 (4) Support amovible Si le disque dur est défaillant et le logiciel de surveillance SIMATIC est installé, la DEL (5) ou (6) des indicateurs de fonctionnement à l'avant est allumée. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 41 Pour assurer un fonctionnement fiable de l'appareil avec des supports amovibles, le disque dur enfichable doit être verrouillé dans le support amovible à l'aide du verrou prévu à cet effet. Verrou du support amovible (1) SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 42: Système 2Hdd (En Option)
"+". IMPORTANT Les lettres de lecteur affectées aux partitions des deux disques durs dépendent du système d'exploitation utilisé. Adaptez-les, le cas échéant, par le biais du Panneau de configuration. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 43: Système Raid
149.1GB Rebuild Physical Disks: Port Drive Model Serial # Size Type/Status(Vol ID) ST3160815AS 5RA01YJT 149.1GB Member Disk(0) ST3160815AS 5RA01YHY 149.1GB Member Disk(0) Press <CTRL-I> to enter Configuration Utility... Figure 7-1 Exemple SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 44: Fonctions De Gestion Du Système Raid
(jusqu'à plusieurs heures), suivant la taille du disque dur et la charge de travail du système Ce n'est qu'à l'issue de la réussite de la synchronisation que l'état de sécurité du système RAID Level 1 est atteint. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 45: Remarques En Cas De Défaillance
Le disque dur en fonctionnement est affiché dans la BIOS avec son numéro de port ou dans le logiciel de RAID avec son numéro de port de périphérique. Figure 7-3 Exemple SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 46 Marquage du RAID SATA boîtier HDD1 ALARM Port 0 Device Port 0 SATA0 Paroi latérale (3) Lecteur (1) HDD2 ALARM Port 2 Device Port 2 SATA2 Paroi latérale (3) Lecteur (2) SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 47 Le tableau et les remarques ne sont valables que pour l'état de livraison de l'appareil si aucune modification ou extension n'a été effectuée. Remplacez le lecteur défaillant par un nouveau du même type et de même capacité. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 48: Particularités En Cas De Remplacement Du Disque Dur À L'état Hors Tension
Pour que l'amorçage soit effectué par le système RAID, vous devez le mettre à la première place des sources d'amorçage à lancer. L'amorçage est sinon effectué par le nouveau disque dur et le message "Operating System not found" s'affiche. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 49: Intégration D'un Nouveau Disque Dur
"unused" est affiché pour le port SATA correspondant. Dans ce cas, vous devez de nouveau arrêter et redémarrer le système avec le disque dur en service. Le nouveau disque dur est ensuite affectée à un port SATA et peut être intégré à la grappe RAID. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 50 Mise en service 7.4 Informations relatives au fonctionnement La commande "Rebuild to this Harddrive" permet d'entamer la synchronisation de la grappe RAID1. Figure 7-8 Exemple SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 51: Remarques Sur La Création De Raid Quand Le Logiciel Simatic Pc Diagmonitor Est Installé
Dans ce cas, vous devez arrêter seulement l'agent SNMP Agent de DiagMonitor (agent SOL). ● Pour cela, choisissez Démarrer > Exécuter et tapez cmd dans le champ Ouvrir. ● Tapez ensuite Net stop snmp et confirmez avec la touche d'entrée. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 52 Mise en service 7.4 Informations relatives au fonctionnement IMPORTANT Si vous ne respectez pas la marche à suivre indiquée ci-dessus, la création correcte de RAID ne peut pas être garantie. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 53: Intégration
PROFINET de se comporter sous Windows comme une interface Ethernet de 100 MBit avec une adresse MAC. Les trois prises RJ45 sont reliées ensemble par un commutateur. Le pilote et la documentation se trouvent sur le CD Documentation and Drivers fourni. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 54: Simatic Net
Informations supplémentaires Vous trouverez des informations supplémentaires dans le catalogue ou dans le système de commande en ligne de Siemens. Adresse Internet : http://mall.automation.siemens.com SIMATIC Rack PC 847B...
Page 55: Profinet
PG/PC : Tome 1 : Notions de base de communication disponibles. Il décrit en outre l'interface OPC qui peut remplacer l'interface de Communication industrielle SIMATIC NET programmation utilisateur IO-Base. avec PG/PC : Tome 2 : Interfaces SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 56: Informations Supplémentaires
Instructions d'installation Lisez ces instructions si vous désirez installer le pilote Pilote CP16xx.sys NDIS CP16xx.sys. Informations supplémentaires Vous trouverez des informations concernant les différents produits sur Internet à l'adresse : http://www.siemens.de/simatic-net SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 57: Fonctions
Passage au rouge de la DEL Temp Aucun Ventilateur de l'appareil à la vitesse maximale (le ventilateur du Aucun bloc d'alimentation est régulé par le bloc d'alimentation lui- même) Le logiciel de surveillance SIMATIC est activé Aucun SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 58: Chien De Garde (Wd)
Remarque Une modification du délai du chien de garde à l'issue de l'activation de ce dernier (c'est-à-dire pendant l'exécution du chien de garde) entraîne un redéclenchement du chien de garde ! SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 59: Surveillance Des Ventilateurs
Le système RAID n'est pas prêt à fonctionner. sont rouges. Le lecteur défaillant doit être déterminé à l'aide du logiciel RAID. Les deux DEL Synchronisation en cours du système RAID. clignotent SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 60: Safecard On Motherboard (Som)
Vous trouverez la description du logiciel SOM et les pilotes pour Windows sur le DVD fourni "Documentation and Drivers" sous Drivers & Updates\<Pupitre>\..Exécutez dans ce répertoire le fichier Install.bat et suivez les instructions affichées à l'écran. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 61: Extensions Et Paramétrage
Torx T10 et Torx T20 ou d'une clé à douille à six pans 4,5 mm (pour le verrouillage de l'interface à la face arrière). Préparation Coupez l'appareil du secteur. ATTENTION L'ouverture non autorisée de l'appareil sans coupure préalable du secteur peut entraîner des dégâts ou des risques pour l'utilisateur. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 62 "Conditions of Acceptability". Ouvrez l'appareil Etapes d'ouverture de l'appareil Ouvrez le volet de protection de l'ordinateur Dévissez la vis de fixation du couvercle (Torx T10) Soulevez le couvercle et faites-le glisser. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 63: Extension De Mémoire
électrostatiques. C'est la raison pour laquelle la manipulation de ces composants nécessite la prise de mesures de précaution. Ces mesures figurent dans les directives en matière de composants sensibles aux décharges électrostatiques. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 64: Montage D'une Barrette De Mémoire
à l'envers) qui est située sur le côté du connecteur de la barrette de RAM. Exercez une légère pression vers le bas jusqu'à ce que la barrette s'enclenche. Fermez l'appareil. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 65: Démontage D'une Barrette De Mémoire
La nouvelle barrette de mémoire enfichée est reconnue automatiquement. Lors de la mise sous tension de l'appareil, la répartition entre mémoire de base et mémoire étendue est automatiquement affichée à l’écran. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 66: Insertion De Cartes D'extension
Remarque concernant les modules d'extension PROFINET Pour les appareils équipés de CP 1616 onboard, l'entrée "CP 1616 onboard" doit être désactivée dans le BIOS avant d'intégrer une carte PROFINET (p. ex. un CP 1616) au système. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 67: Montage D'un Module D'extension
BIOS. L'affectation de la Ligne IRQ PCI à l'emplacement PCI est décrite au paragraphe "Menu avancé" ou au paragraphe "Carte de bus". Vous pouvez utiliser des cartes graphiques avec une mémoire ROM étendue pouvant atteindre 48 Ko. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 68: Montage De Lecteurs
Lecteur de disquettes 3,5 pouces 1/2 (FD) Dans le support de lecteur arrière (avec support anti- Pos. Description vibratoire) Support de lecteurs arrière Deux emplacements pour disques durs (protection contre les chocs/les vibrations) SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 69 Lecteur de disque dur Deuxième emplacement pour disques durs 3,5" Support de lecteur interne (fixe). Le support de lecteur ne doit pas être démonté pour le montage ou le démontage de disques durs. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 70: Montage Et Démontage De Lecteurs Dans Le Support De Lecteurs Avant
(environ 1cm) jusqu'à pouvoir accéder aux câbles reliant le lecteur de disquettes. Débranchez ces câbles. Soulevez entièrement le support de lecteur et sortez-le de l'appareil. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 71: Montage Du Lecteur Ou Du Support Amovible
Faites glisser le lecteur (1) dans le support par l'avant. Fixez le lecteur au support de lecteurs à l'aide des 4 vis (2). Remontez le support de lecteurs. Branchez les câbles d'alimentation et de données au lecteur. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 72: Montage Et Démontage De Lecteurs Dans Le Support De Lecteurs Interne
Faites glisser le lecteur dans le support par l'avant. Fixez le lecteur au support de lecteurs à l'aide de quatre vis. Remontez le support de lecteurs. Branchez les câbles d'alimentation et de données au lecteur. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 73: Montage Et Démontage D'un Lecteur De Disques Durs Dans Le Support De Disques Durs Fixe
Démontage d'un lecteur Etapes du démontage d'un lecteur Débranchez le câble d’alimentation et de données du lecteur. Desserrez les quatre vis (3) ou (4) et retirez le lecteur du boîtier. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 74 Extensions et paramétrage 10.4 Montage de lecteurs SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 75: Service Et Maintenance
Vous pouvez réaliser tous les travaux de montage sur l'appareil à l'aide de tournevis de type Torx T10, T20 ou d'une clé à douille à six pans 4,5 mm (pour le verrouillage de l'interface à la face arrière). SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 76: Maintenance Préventive
Changer le filtre Etapes du changement de filtre 1. Ouvrir d'environ 45° pour détacher le dispositif de d'enclenchement du cache avant. 2. Enlever le cache avant et changer le filtre le cas échéant SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 77: Remplacer Le Ventilateur De L'appareil Ou De Lecteur
Démontez le cache avant et, si nécessaire, changer le filtre (vous ne pouvez utiliser un filtre que du même type) Desserrez la vis moletée du support de ventilateur Enlevez le support de ventilateur du boîtier. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 78 11.1 Montage et démontage de composants matériels Etapes du démontage du ventilateur de l'appareil Débranchez le connecteur du ventilateur Dévissez les rivets du ventilateur et démontez le ventilateur de son support SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 79: Montage Du Ventilateur
Le ventilateur souffle de l'air dans le boîtier Position de montage du ventilateur L'illustration indique la position de montage correcte du ventilateur. Tenez compte du sens de la flèche sur le ventilateur ! SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 80: Remplacement Du Ventilateur De Lecteur
Procédez dans l'ordre inverse pour le montage du ventilateur. Tenez compte du sens de la flèche sur le ventilateur, elle indique le support du ventilateur. Le ventilateur de lecteur aspire l'aide du boîtier. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 81: Remplacement De La Pile De Sauvegarde
à l'exception de la date et de l'heure qui doivent être de nouveau réglés. Vous trouverez un tableau dans lequel vous pouvez noter vos entrées au chapitre Setup du BIOS. 1. Débranchez le cordon secteur et tous les câbles de connexion de l'appareil. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 82: Remplacement De La Pile
Selon le paramétrage du BIOS, les données de configuration de l'appareil sont effacées après le remplacement de la pile et vous devez les définir de nouveau dans le setup du BIOS . SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 83: Démontage De L'alimentation
Débranchez le câble d'alimentation du lecteur de disquettes et de la carte bus Desserrez les vis de fixation (1) de la plaque de support et retirez-les. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 84: Démontage De La Carte Bus
1. Retirez toutes les cartes des emplacements. 2. Dévissez les six vis (1) de la carte 3. Débranchez tous les connecteurs de la carte bus. 4. Retirez la carte bus de la carte-mère. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 85: Démontage Du Panneau De Commande
Débranchez tous les câbles de la carte-mère et notez leur disposition. Enlevez les quatre vis du dissipateur de chaleur de la CPU. Dévisser les quatre vis er les six boulons à six pans sur la carte-mère. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 86 Etapes du démontage de la carte mère Dévisser les boulons à six pans aux interfaces. La carte-mère est livrée en tant que pièce de rechange dépourvue d'un processeur, de barrettes de mémoire et de carte bus. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 87: Remplacement Du Processeur
2. Ouvrez l'appareil. Démontage du processeur Etapes du démontage du processeur 1. Dévissez les quatre vis du dissipateur de chaleur du processeur et retirez le dissipateur de chaleur. 2. Ouvrez l'enclipsage du processeur SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 88: Montage Du Processeur
Etapes du montage du processeur 1. Insérez le processeur IMPORTANT Lors de l'opération, veillez à faire correspondre la codification du processeur à celle du socle. 2. Appliquez la pâte thermique sur le processeur. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 89 3. Montage du dissipateur de chaleur 4. Fixez le dissipateur de chaleur à l'aide des quatre vis : Introduire les vis diagonalement et les visser régulièrement afin d'éviter qu'elles ne se coincent. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 90: Réinstallation Du Logiciel
DVD de restauration : Contient un fichier image du disque dur avec le logiciel à l'état de livraison (système d'exploitation avec les pilotes matériels installés et le logiciel de surveillance, SOM p. ex.). SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 91: Rétablissement De L'état À La Livraison Du Logiciel À L'aide Du Dvd Restore
L'ensemble des données, programmes, paramètres utilisateurs et autorisations ou clés de licence disponibles sur les lecteurs sont effacés et donc perdus. Vous trouverez une description des fonctions dans le fichier LISEZMOI.TXT sur le DVD Restore. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 92: Installation De Windows
à partir desquels le démarrage peut être effectué. 2. Sélectionnez CD/DVD Drive. Suivez les instructions à l'écran jusqu'à l'affichage de la fenêtre "Siemens SIMATIC Recovery". En cas de restauration de Windows Vista, vous devez confirmer dès le démarrage si vous voulez effectuer l'amorçage à...
Page 93: Configuration De Partitions Pour Des Systèmes D'exploitation Windows 2000, Xp, Server
1. Démarrez à partir du CD Recovery, puis suivez les instructions affichées à l'écran jusqu'à l'apparition de la fenêtre des fonctions de restauration. 2. Lancez le programme DiskPart dans la fenêtre "Siemens SIMATIC Recovery" et entrez les commandes suivantes dans l'interface de commande affichée à l'écran : list disk Cette commande affiche tous les disques durs disponibles.
Page 94: Formater La Partition Primaire
A l'état à la livraison, NTFS est défini pour tous les systèmes d'exploitation Windows. Exemple pour un disque dur maître sur bus IDE format C:/FS:NTFS format /? Cette commande affiche tous les paramètres de la commande. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 95: Installation De Systèmes D'exploitation Microsoft Windows
1. Démarrez à partir du CD Recovery, puis suivez les instructions affichées à l'écran jusqu'à l'apparition de la fenêtre des fonctions de restauration. 2. Cliquez sur "Recovery Windows ..." dans la fenêtre "Siemens SIMATIC Recovery". 3. Suivez les instructions qui s'affichent à l'écran.
Page 96: Remarques Sur Les Systèmes À Contrôleurs Raid (En Option)
Intel(R) 82801GR/GH SATA RAID" sur l'écran dans une fenêtre de sélection. Pour que la liste proposée soit entièrement affichée, vous devez éventuellement faire défiler l'écran vers le bas à l'aide des touches fléchées. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 97: Configuration De La Sélection De Langue Via La Multilanguage User Interface (Mui)
Start > Control Panel > Regional and Language, onglet Languages, zone Language used in menus and dialogs. Pour Date, Time, Language, and Regional Options vous devez configurer outre la langue des menus et des boîtes de dialogue sous Advanced la valeur par défaut pour non–Unicodeprograms. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 98: Restauration De Windows Vista
être modifiée, il est indispensable de créer des partitions sur le disque dur. Dans la boîte de dialogue suivante, vous pouvez configurer le disque dur comme vous le souhaitez et intégrer des contrôleurs encore inconnus du système. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 99 La première partition doit avoir une taille d'au moins 25 Go. Le système d'exploitation doit être installé sur cette partition. Vous pouvez utiliser le reste du disque dur comme partition de données. Les deux partitions doivent être installées comme système de fichiers NTFS. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 100: Paramétrage De La Sélection De La Langue Dans Windows Vista
"Languagepacks". Start > Control Panel > Clock, Language, and Region > Change display language > Regional and Language options > Keyboards and Languages D'autres langues peuvent être installées via Windows Update. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 101: Installation De Pilotes Et De Logiciels
éventuellement faire défiler l'écran vers le bas à l'aide des touches fléchées. 11.2.8 Installation du logiciel de gravure/DVD Sur le CD-ROM fourni, vous trouverez des informations sur l'installation du logiciel de gravure/DVD. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 102: Installation D'une Mise À Jour
Si vous utilisez Windows avec le pack MUI, vous devez régler la langue standard, les menus et les boîtes de dialogue sur l'anglais (US) dans les options régionales et linguistiques avant d'installer de nouveaux pilotes et la mise à jour du système d'exploitation. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 103: Sauvegarde Des Données
Image Creator. Il permet de sauvegarder facilement et de restaurer rapidement des cartes Compact Flash et des disques durs complets, mais aussi des partitions individuelles (images). Vous pouvez le commander auprès du système de commande en ligne de Siemens. Pour plus d'informations sur SIMATIC PC/PG Image Creator, veuillez consulter la documentation correspondante.
Page 104: Cp 1616 Onboard
Observer les remarques de la description Installation_CP16xx.pdf sur le CD Documentation and Drivers CD fourni. PROFINET IO Observer les remarques concernant les appareils SIMATIC énumérés au chapitre "Intégration" ainsi que la documentation SIMATIC NET. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 105: Messages D'alarme, Messages D'erreur Et Messages Système
Contactez votre support client technique. System CMOS checksum bad Exécutez SETUP, définissez les paramètres et enregistrez. Si ce Run SETUP message apparaît à chaque amorçage, veuillez contacter votre support client technique. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 106 Veuillez contacter votre support client. Real time clock error Une erreur d'horloge s'est produite. Veuillez contacter votre support client. Keyboard controller error Une erreur de clavier s'est produite. Veuillez contacter votre support client. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 107: Bios-Post-Codes
TP_FDISK Initialisation et test du matériel Déconnecter le disque dur, du disque dur éventuellement le remplacer TP_CD Initialisation et test du matériel Déconnecter le CD-ROM, du CD éventuellement le remplacer SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 108: Codes Spéciaux
Tableau de conversion des codes sonores en format hexadécimal Bip sonores Code hexadécimal BBBB BBBB BBBB BBBB BBBB BBBB BBBB BBBB SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 109 Beep Beep Beep Beep - Pause - Beep Beep Beep Beep - Pause - Beep Beep Beep Beep - Pause - Beep Beep Beep Beep Exemple : BBBB Séquence sonore Code hexadécimal Vérification du code de mise hors tension Signification SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 110 Messages d'alarme, messages d'erreur et messages système 12.2 BIOS-POST-Codes SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 111: Dépannage/Faq
1. Appuyez sur <F2> lors du démarrage afin L'heure et/ou la date du PC d’appeler le Setup du BIOS. sont incorrectes 2. Réglez l'heure ou la date dans le menu du setup. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 112 à la première position dans la setup du BIOS ou autoriser le périphérique not found" s'affiche priorité d'amorçage dans le setup d'amorçage dans la priorité d'amorçage du BIOS ou n'est pas autorisé comme périphérique d'amorçage SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 113: Indicateurs D'erreur Sur La Face Avant
CPU CP 1616 onboard Toutes les DEL sur la face Erreur dans la phase POS du Dans ce cas, veuillez contacter votre service avant restent allumées début du BIOS d'assistance client SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 114: Problèmes Lors De L'utilisation De Modules Non Siemens
• Siemens et redémarrez l'ordinateur. Si le défaut ne se signaux ou des niveaux de reproduit pas, c'est que la carte non Siemens est à l'origine signaux du défaut. Remplacez-la par une carte Siemens ou consultez le fournisseur de la carte non Siemens.
Page 115: Caractéristiques Techniques
Prescriptions de sécurité IEC 60950-1, EN 60950-1, UL 60950-1, CSA C22.2 No 60950-1 Compatibilité électromagnétique (CEM) Emission d'interférences (c.a.) EN 55022 classe A, FCC classe A EN 61000-3-2 classe D et EN 61000-3-3 SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 116 , 30 ms, 100 chocs par axe 1 , 2 - Au stockage et au transport semi-sinus : 250 m/s , 6 ms, 1000 chocs par axe Particularités Assurance de la qualité selon ISO 9001 SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 117 W. Le courant de 3,3 Vaux total ne doit pas dépasser 0,8 A. Largeur de bande max. des 133 Mo/s de largeur de bande emplacements PCI Largeur de bande max. des 2,5 Go/s de largeur de bande par lane (voie) emplacements PCIe x4 SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 118 Carte graphique (en option) Carte graphique PCIe x16, Dual Head (2x VGA ou 2x DVI-D) Type : NVIDIA Quadro NVS 285 (128 Mo mémoire graphique) jusqu'à 2048x1536 pour 75 Hz / couleurs 32 bits SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 119 Alarme de température Rouge Alarme de ventilateur HDD 1 Rouge, les Alarme de disque dur en HDD 2 deux rouges liaison avec un logiciel de surveillance SIMATIC clignotement en rouge SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 120 Les caractéristiques techniques ne s'appliquent que : • si l'appareil se trouve dans un état correct, • le cache du ventilateur et le filtre sont installés, • le volet de protection avant est fermé. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 121: Consommation Des Composants (Valeurs Maximales)
70% (230V CA) / env. 65 % (120 V CA) suivant l'équipement de l'appareil Les puissances totales de la tension + 5 V et + 3,3 V ne doivent pas dépasser 190 W. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 122: Alimentation (Ca)
Caractéristiques techniques des rails télescopiques Capacité de charge par paire 30 kg au minimum Longueur si tiré complètement 470 mm au minimum Epaisseur des rails 9,7 mm maximum Vis de fixation M5 x 6 mm SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 123: Schémas Cotés
Schémas cotés 15.1 Schéma des dimensions de l'appareil SIEMENS POWER ETHERNET 1 ETHERNET 2 PROFIBUS/MPI WATCHDOG TEMP HDD1 ALARM HDD2 ALARM Figure 15-1 Schéma coté SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 124: Schéma De L'utilisation De Rails Télescopiques
Schémas cotés 15.2 Schéma de l'utilisation de rails télescopiques 15.2 Schéma de l'utilisation de rails télescopiques Figure 15-2 Schéma de l'utilisation de rails télescopiques SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 125: Schéma Coté Pour Le Montage De Modules D'extension
Du rebord inférieur de la carte au support du (mm/pouce) fixe-carte DIM D 123,54 / 4,86 128,0 / 5,0 Du rebord inférieur de la carte à la face (mm/pouce) inférieure du couvercle de l'appareil SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 126 Schémas cotés 15.3 Schéma coté pour le montage de modules d'extension SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 127: Descriptions Détaillées
BIOS et la pile de sauvegarde. Figure 16-1 Carte-mère Processeur avec refroidisseur Emplacement de carte de bus 2 emplacements de barrettes de mémoire Pile de sauvegarde SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 128: Caractéristiques Techniques De La Carte-Mère
Caractéristiques Chipset Single Chipset 945GM et ICH7/ICH7R BIOS Mise à jour logicielle Phoenix First BIOS modifié par Siemens Intel Core 2 Duo / Celeron M - Mise à niveau possible (forme de construction FC - Support multimédia PGA479) - Cache de niveau 2 intégré avec 1M/2M/4M dépendant de la CPU...
Page 129 - 10/100/1000 Mbits/s, à séparation TX/1000Base-TX (Intel Tekoa galvanique 82573L) séparation galvanique dans le circuit TBT (SELV) de sécurité caractéristique produit en option suivant le type de CPU suivant l'équipement d'appareil choisi SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 130: Disposition Des Interfaces Sur La Carte-Mère
● Interfaces de branchement d'appareils externes ● Interfaces de branchement de composants internes (lecteurs, carte bus, etc.) La figure ci-dessous illustre la position des interfaces internes et externes sur la carte-mère. Figure 16-2 Position des interfaces SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 131: Interfaces Externes
Appareil terminal prêt Sortie GND (E2) Terre (potentiel de référence) – DSR (M1) Prêt à fonctionner Entrée RTS (S2) Activer émetteur Sortie CTS (M2) Prêt à émettre Entrée RI (M3) Appel entrant Entrée SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 132 Entrée / Sortie broche abrégée Ligne de données Entrée/sortie souris – Non affectée – Masse – P5VFK + 5 V (limitation de Sortie courant) Ligne d’horloge Entrée/sortie souris – Non affectée – SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 133 Ligne de données Entrée / Sortie +Data Ligne de données Entrée / Sortie Masse – Les connecteurs sont de type A. Les interfaces sont des interfaces high current USB 2.0 (500 mA). SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 134 Ligne de signaux A du module MPI Entrée/sortie RTS_PG Signal de sortie RTS du module MPI. Le signal Sortie est ’1’, lorsque la console émet. Blindage Sur les boîtiers des connecteurs caractéristique produit en option SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 135 7, 8 SYMT- Terminaison interne de 75 ohms Blindage DEL 1 Lumière verte : lien DEL 2 Lumière jaune : activité * Auto Negotiation et auto cross over sont pris en charge SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 136 Désactivé : 10 Mbit/s – Allumée en vert : 100 Mbit/s Allumée en orange : 1000 Mbit/s DEL 2 allumée : liaison établie – (p.ex. à un concentrateur) Clignotante : Activité SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 137 + 5 V (limitation de courant) Sortie Masse – – Non affectée – DDC_DAT DDC Ligne de données Entrée/sortie EXT_H Impulsion de synchronisation Sortie horizontale EXT_V Impulsion synchronisation verticale Sortie DDC_CLK DDC Ligne à impulsions Entrée/sortie SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 138: Interface Dvi-D
Entrée TX0N Données TDMS 0- Sortie TX0P Données TDMS 0+ Sortie Masse – non affectée – non affectée – Masse – TXCP Horloge TDMS + Sortie TXCN Horloge TDMS - Sortie SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 139 (right) Voie de droite Sortie sense Contact pour la reconnaissance de Entrée l'appareil Masse pour la reconnaissance Sortie gauche Voie de gauche Sortie Masse analogique Sortie Masse logique Sortie SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 140: Interfaces Internes
X130 Surveillance du ventilateur de de l'alimentation l'alimentation, barrette de 8 broches RAID HDD Alarm Interne Barrette à 2 pôles, interface DEL pour disques durs ou support amovible 1 et 2 SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 141: Brochage Du Connecteur D'activité Scsi, X12 Type Jst B2B-Ph-Sm3-Tb
Interface SATA, X5, 6, 7, 8 (connecteur blindé) N° de Désignation Signification Entrée / Sortie broche abrégée Masse TX-P Transmetteur positif Sortie TX-N Transmetteur négatif Sortie Masse RX-N Récepteur négatif Entrée RX-P Récepteur positif Entrée Masse SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 142: Brochage De L'alimentation, Interface De Surveillance De Ventilateurs, X130
Brochage de l'interface de ventilateur de face avant, X132 N° de Désignation Signification Entrée / Sortie broche abrégée Masse +12V (protégé) Sortie Signal de Signal de surveillance Entrée tachymètre Réglage de vitesse Sortie SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 143: Brochage De L'interface Peg (Pcie Broche X16), X610
PCIE0_ECLK_N PCIEX16_TX_N(15) PCIEX16_RX_P(15) SDVO_CTRLCLK PCIEX16_RX_N(15) PCIEX16_TX_P(14) n.c. PCIEX16_TX_N(14) PCIEX16_RX_P(14) PCIEX16_RX_N(14) PCIEX16_TX_P(13) PCIEX16_TX_N(13) PCIEX16_RX_P(13) PCIEX16_RX_N(13) PCIEX16_TX_P(12) PCIEX16_TX_N(12) PCIEX16_RX_P(12) n.c. PCIEX16_RX_N(12) SDVO_CTRLDATA n.c. PCIEX16_TX_P(11) n.c. PCIEX16_TX_N(11) PCIEX16_RX_P(11) PCIEX16_RX_N(11) PCIEX16_TX_P(10) PCIEX16_TX_N(10) PCIEX16_RX_P(10) PCIEX16_RX_N(10) PCIEX16_TX_P(9) SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 144 PCIEX16_RX_N(7) PCIEX16_TX_P(6) PCIEX16_TX_N(6) PCIEX16_RX_P(6) PCIEX16_RX_N(6) PCIEX16_TX_P(5) PCIEX16_TX_N(5) PCIEX16_RX_P(5) PCIEX16_RX_N(5) PCIEX16_TX_P(4) PCIEX16_TX_N(4) PCIEX16_RX_P(4) PCIEX16_RX_N(4) PCIEX16_TX_P(3) PCIEX16_TX_N(3) PCIEX16_RX_P(3) PCIEX16_RX_N(3) PCIEX16_TX_P(2) PCIEX16_TX_N(2) PCIEX16_RX_P(2) PCIEX16_RX_N(2) PCIEX16_TX_P(1) PCIEX16_TX_N(1) PCIEX16_RX_P(1) PCIEX16_RX_N(1) PCIEX16_TX_P(0) PCIEX16_TX_N(0) PCIEX16_RX_P(0) n.c. PCIEX16_RX_N(0) n.c. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 145: Brochage De L'interface Pci-Pcie (Pcie Broche X16), X10
PCI_AD(25) P3V3 PCI_AD(24) PCI_CBE_N(3) n.c. PCI_AD(23) P3V3 PCI_AD(22) PCI_AD(21) PCI_AD(20) PCI_AD(19) P3V3 PCI_AD(18) PCI_AD(17) PCI_AD(16) PCI_CBE_N(2) P3V3 FRAME IRDY P3V3 TRDY DEVSEL STOP PLOCK P3V3 PERR SMB_CLK1 P3V3 SMB_DAT1 SERR P3V3 SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 146 PCI_AD(0) PCIE_1X4X AUX_5V WAKE1 PLT_RST_N_PCIE4X PS_ON PS_PWRGD n.c. n.c. PCIE_TX_P(1) PCIE_TX_N(1) PCIE_RX_P(1) PCIE_RX_N(1) PCIE1_ECLK PCIE1_ECLK_N PCIE_TX_P(2) PCIE_TX_N(2) PCIE_RX_P(2) PCIE_RX_N(2) PCIE_TX_P(3) PCIE_TX_N(3) PCIE_RX_P(3) PCIE_RX_N(3) PCIE_TX_P(4) PCIE_TX_N(4) PCIE_RX_P(4) RESERVE1 *) PCIE_RX_N(4) RESERVE2 *) SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 147: Carte Bus
7 emplacements PCI dont 3 avant un bridge (pont) PCI2PCI et, 4 après Ligne bleue Avant le pont PCI (Primary PCI-Bus) Ligne rouge Après le pont PCI (Secondary PCI-Bus) 1 emplacement PEG 3 emplacements PCIe-X4 SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 148 Vous pouvez monter des cartes d'extension conformes à la spécification PCI (rév. 2.3) ou la spécification PCIe 1.0a. Tous les slots PCI peuvent avoir la fonction de maître. Les cartes d'extension sont alimentées directement par l'alimentation via la liaison de la carte bus. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 149 Descriptions détaillées 16.2 Carte bus Affectation d'interruption des connecteurs sur la carte bus SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 150: Interruption Matérielle Pci Exclusive
Aucune interruption exclusive n'est à disposition en mode PIC. Pour avoir des interruptions exclusives, vous devez désactiver les ressources système. Il est impossible de déterminer à l'avances quelles interruptions PIC seront affectées par le BIOS au prochain démarrage. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 151: Brochage Des Connecteurs Sur La Carte Bus
AD[28] AD[27] AD[26] AD[25] Ground +3.3V AD[24] C/BE[3]# IDSEL AD[23] +3.3V Ground AD[22] AD[21] AD[20] AD[19] Ground +3.3V AD[18] AD[17] AD[16] C/BE[2]# +3.3V Ground FRAME# IRDY# Ground +3.3V TRDY# DEVSEL# Ground SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 152 AD[13] AD[12] AD[11] AD[10] Ground Ground AD[09] CONNECTOR KEY CONNECTOR KEY AD[08] C/BE[0]# AD[07] +3.3V +3.3V AD[06] AD[05] AD[04] AD[03] Ground Ground AD[02] AD[01] AD[00] +5V (I/O) +5V (I/O) ACK64# REQ64# SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 153 PCIE0_ECLK_N PCIEX16_TX_N(15) PCIEX16_RX_P(15) SDVO_CTRLCLK PCIEX16_RX_N(15) PCIEX16_TX_P(14) n.c. PCIEX16_TX_N(14) PCIEX16_RX_P(14) PCIEX16_RX_N(14) PCIEX16_TX_P(13) PCIEX16_TX_N(13) PCIEX16_RX_P(13) PCIEX16_RX_N(13) PCIEX16_TX_P(12) PCIEX16_TX_N(12) PCIEX16_RX_P(12) n.c. PCIEX16_RX_N(12) SDVO_CTRLDATA n.c. PCIEX16_TX_P(11) n.c. PCIEX16_TX_N(11) PCIEX16_RX_P(11) PCIEX16_RX_N(11) PCIEX16_TX_P(10) PCIEX16_TX_N(10) PCIEX16_RX_P(10) PCIEX16_RX_N(10) PCIEX16_TX_P(9) SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 154 PCIEX16_RX_N(7) PCIEX16_TX_P(6) PCIEX16_TX_N(6) PCIEX16_RX_P(6) PCIEX16_RX_N(6) PCIEX16_TX_P(5) PCIEX16_TX_N(5) PCIEX16_RX_P(5) PCIEX16_RX_N(5) PCIEX16_TX_P(4) PCIEX16_TX_N(4) PCIEX16_RX_P(4) PCIEX16_RX_N(4) PCIEX16_TX_P(3) PCIEX16_TX_N(3) PCIEX16_RX_P(3) PCIEX16_RX_N(3) PCIEX16_TX_P(2) PCIEX16_TX_N(2) PCIEX16_RX_P(2) PCIEX16_RX_N(2) PCIEX16_TX_P(1) PCIEX16_TX_N(1) PCIEX16_RX_P(1) PCIEX16_RX_N(1) PCIEX16_TX_P(0) PCIEX16_TX_N(0) PCIEX16_RX_P(0) n.c. PCIEX16_RX_N(0) n.c. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 155: Brochage Du Connecteur Emplacement Pci Express X4 (Emplacement 2, 3, 4)
PTDO P3V3 PTMS PTRST_N P3V3 Aux_3V3 P3V3 PCIE_Wake_N PCI RST_N Reserved PCIE_TX_P(1) PCIE_TX_N(1) PCIE_RX_P(1) PRSNT2_N PCIE_RX_N(1) PCIE_TX_P(2) Reserved PCIE_TX_N(2) PCIE_RXP(2) PCIE_RX_N(2) PCIE_TX_P(3) PCIE_TX_N(3) PCIE_RX_P(3) PCIE_RX_N(3) PCIE_TX_P(4) PCIE_TX_N(4) PCIE_RX_P(4) PCIE_RX_N(4) PRSNT2_N Reserved SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 156: Panneau De Commande Et D'affichage
L'appareil est réinitialisé lorsque les broches 1 et 2 (par ex. par bouton) sont court-circuitées. Il conserve cet état jusqu'à suppression du court-circuit. Remarque Pour plus d'informations sur le brochage des interfaces, veuillez vous adresser au support client ou au centre de dépannage. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 157: Ressources Système
Démarrer > Exécuter, puis dans le champ Ouvrir , entrez "msinfo32" et 2000 Professional/ confirmez avec OK . XP Professional Windows Vista Démarrer > entrer "cmd" dans la fonction de recherche puis "msinfo32" dans le champ de saisie SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 158: Affectation Des Ressources Système Par Bios/Dos
Setup, puis libre 01F8 01FF libre 0200 0207 réservé au Game Port 0208 02E7 libre 02E8 02EF Réservé 02F8 02FF COM2 Désactivable dans le Setup, puis libre 0300 031F libre 0320 032F libre SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 159 8800 8BFF 1023 Contrôleur SATA-RAID 8C00 FEFF 29288 Utilisé pour SATA-RAID 8870 8897 Contrôleur PATA-RAID 8898 FEFF 30311 Utilisé pour PATA-RAID 1880 886F 28655 libre FF00 FF0F Registre maître bus EIDE SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 160: Affectation Des Interruptions
Descriptions détaillées 16.4 Ressources système 16.4.2.2 Affectation des interruptions Différentes interruptions sont affectées aux fonctions selon le système d'exploitation. On distingue les modes PIC et APIC. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 161: Affectation Des Adresses De Mémoire
E000 0000 FFEF FFFF 511 Mo PCIe Configuration Space FFF0 0000 FFFF FFFF 1 Mo Concentrateur de microprogramme Occupation alternative de la mémoire selon les paramètres du Setup du BIOS SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 162: Setup Du Bios
La configuration matérielle de l'appareil a été prédéfinie pour les logiciels livrés. Ne modifiez ces valeurs que lorsque vous effectuez des modifications techniques de l'appareil ou lorsqu'une erreur survient à sa mise sous tension. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 163: Exécution Du Setup Du Bios
SETUP. Le message suivant s'affiche à l'écran : PRESS < F2 > to enter SETUP or <ESC> to show Bootmenu 3. Appuyez sur la touche F2 tant que ce message du BIOS est affiché. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 164: Menu Du Setup Du Bios
BIOS. Dans ce cas, sélectionnez les paramètres par défaut (F9) ou éliminez le conflit. Les touches de direction vers la droite [→] et vers la gauche [←] permettent de passer d'un menu à l'autre. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 165 Ce menu permet de définir la priorité d'amorçage. Version Ce menu fournit des informations particulières au matériel, telles que la version. Exit Ce menu permet de quitter et d'enregistrer le SETUP. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 166: Menu "Main
Cette zone permet de définir les paramètres de l'interface du clavier (ex. le NUM-Lock (Verr. num.), Typematic Rate (fréquence de répétition)) Hardware Options Cette zone permet de définir les options matérielles du PC. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 167: System Time Et System Date (Heure Et Date)
Cette zone permet de définir le type de lecteur de disquettes monté dans le PC. Les valeurs suivantes sont possibles : [Disabled] Lorsqu'aucun lecteur de disquettes n'est disponible. [1.44/1.25 Mo, 3 1/2"] Valeur par défaut pour un lecteur de disquettes A: intégré. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 168 La zone Multi-Sector Transfers définit le nombre de blocs (secteurs) transférés par Transfer interruption. Cette valeur dépend du lecteur et il est recommandé de la sélectionner uniquement via la valeur "Auto" dans la zone "Type". Disabled 2,4,8,16 secteurs SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 169 SATA Port 0, SATA Port 1, SATA Port 2, SATA Port 3 Le sous-menu suivant est affiché lorsque vous sélectionnez l'une de ces zones : Figure 16-6 Port SATA 0 (exemple) SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 170 Ces zones permettent de définir le débit de l'interface. Cette valeur dépend du lecteur Mode ou et il est recommandé de la sélectionner uniquement via la valeur "Auto" dans la zone Ultra DMA "Type". Mode La touche Echap permet de quitter le sous-menu. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 171 être nécessaire, pour certains matériels et logiciels, de désactiver la mémoire cache (disabled), car des temps d'attente ou d'exécution de programme désirés peuvent être inhibés par la mémoire cache rapide. [Disabled] Mémoire cache désactivée [Enabled] Mémoire cache activée SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 172 Diagnostic screen Pendant l’amorçage, affiche les messages de diagnostic à l’écran. 'Enabled' signifie que la fonction correspondante est validée et 'Disabled' qu'elle est inhibée. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 173 Descriptions détaillées 16.5 Setup du BIOS Exemple d'écran récapitulatif : Figure 16-9 Summary Screen (exemple) L'écran récapitulatif "Summary Screen" est affiché à la fin de la phase de chargement du système. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 174 "CLIC" permet de rendre audible la pression d'une touche. Keyboard auto-repeat rate Augmentation du taux de répétition de touche automatique Keyboard auto-repeat delay Retard d'activation de la répétition de touche automatique SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 175 16.5 Setup du BIOS Zone "Hardware Options" Si vous sélectionnez la zone "Hardware Options" au menu principal, l'un de ces sous-menus apparaît : Figure 16-11 Zone "Hardware Options" (exemple pour PROFIBUS) SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 176 L'interface Ethernet est désactivée sur la carte-mère. Ethernet L'adresse Ethernet est affichée. Address Onboard [Enabled] Démarrage possible via l'interface Ethernet 1. Ethernet 1 [Disabled] Le démarrage via l'interface Ethernet 1 est désactivé. Remote Boot SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 177 Disabled Le système graphique intégré au chipset est désactivé. Ne sélectionnez ce paramétrage que si une autre carte graphique est enfichée. * cette entrée de menu dépend de l'équipement de l'appareil SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 178: Menu "Advanced
[Other] Le BIOS se charge de toutes les fonctions Plug&Play, paramètre par défaut. [Win2000] Le système d'exploitation gère les fonctions Plug&Play. [WinXP] Le système d'exploitation gère les fonctions Plug&Play. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 179 DOS peut être exploité à partir d'un clavier USB, il est donc possible d'utiliser des utilitaires qui s'appuient sur DOS, comme Image Creator. * cette entrée de menu dépend du processeur SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 180 AHCI Configuration [Enabled] Le mode AHCI du contrôleur SATA est désactivé. [Disabled] Le mode AHCI du contrôleur SATA est activé. SATA RAID Enable [Disabled] Blocage ou déverrouillage du support de RAID [Enabled] SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 181 - Réponses de l'appareil de sortie également possibles via lignes de bidirectionnel données 8 bits EPP Enhanced Parallel -Interface parallèle rapide (débit de 500 kb/s à 2 MB/s possible) -Handshake matériel -Adressage de plusieurs appareils possible SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 182 16.5 Setup du BIOS Mode possible Caractéristiques ECP Extended Capability comme EPP, cependant : Port -canal DMA particulier -bufférisation FIFO -Compression de données Sous-menu “PCI Configuration" Figure 16-16 Sous-menu "PCI Configuration" SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 183 [0020H à 00E0H] Vous pouvez régler le nombre maximal de cycles d'horloge PCI actifs à la valeur choisie. Ne modifiez la valeur par défaut que si la carte ou son application l'exige. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 184 Figure 16-18 Sous-menu "ICH USB Control Sub-Menu" USB 2.0 Mode Enabled Le système prend en charge les périphériques USB 2.0. Disabled Le système ne prend pas en charge les périphériques USB 2.0. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 185: Menu "Security
"Entrée" et ainsi désactivé. Password on boot [Disabled] Pas de demande de mot de passe à l'amorçage. [Enabled] Le mot de passe du superviseur ou de l'utilisateur doit être saisi pour lancer l'amorçage. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 186 Attention : cette fonction ne peut pas être utilisée sous NT/2000 Professional/XP Professional, car ces systèmes d'exploitation n'accèdent pas à la disquette par des routines BIOS. Veuillez utiliser à cet effet les programmes système de Windows 2000 Professional/XP Professional. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 187: Menu "Power
était sous tension. [Power On] L'appareil est remis sous tension après une coupure de courant. [Stay Off] L'appareil ne se remet pas lui-même sous tension après une coupure de courant. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 188: Menu "Boot
Descriptions détaillées 16.5 Setup du BIOS 16.5.8 Menu "Boot" Ce menu permet de définir la priorité des périphériques d'amorçage possibles. Figure 16-21 Menu "Boot" SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 189 Lors du démarrage, la touche Echap permet de choisir le lecteur d'amorçage. Si une source d'amorçage n'est pas disponible, le système essaie automatiquement un amorçage de l'appareil ayant le niveau de priorité immédiatement inférieur. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 190: Menu "Version
16.5 Setup du BIOS 16.5.9 Menu "Version" Vous devez avoir les informations de ce menu à portée de main en cas de questions techniques sur votre système. Figure 16-23 Menu Version SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 191: Menu "Exit
Les paramètres BIOS sont enregistrés dans le CMOS sauvegardé par pile. Utilisateur Le paramétrage BIOS est mémorisé dans la zone CMOS-RAM. Manufacturer Uniquement à des fins de production. Ne pas utiliser. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 192: Paramètres Par Défaut Du Setup Du Bios
Quick Boot Mode Enabled SETUP prompt Enabled POST Errors Enabled Summary screen Disabled Diagnostic screen Enabled Keyboard Features Verr num Key Click Disabled Keyboard auto–repeat rate 30/sec Keyboard auto–repeat delay ½ sec SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 193 à la livraison des appareils "sans système d'exploitation" ou Windows 2000 SATA/PATA Configuration Contrôleur PATA Enabled SATA Controller Mode Enhanced AHCI Configuration Disabled SATA RAID Enable Disabled I/O Device Configuration Serial Port 1 Enabled Serial Port 2 Enabled Parallel port Enabled SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 194 Latency timer Default Security Supervisor Password Is Disabled User Password is Disabled Set User Password Enter Set Supervisor Password Enter Password on boot Disabled Fixed disk boot Sector Normal Accès disquette Supervisor SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 195 Resume Time 00:00:00 After Power Failure Last State Boot Boot priority order Excluded from boot order Version SIMATIC SIMATIC Rack PC 847B BIOS Version BIOS Number MPI/DP Firmware Type CPU Intel® Core 2 CPU CPU Speed CPU ID Code Revision...
Page 196: Processeur De Communication Cp 1616 Onboard
Trois connexions RJ45 Le CP 1616 est relié au réseau local par le biais de l'un des trois connecteurs femelles RJ45 du PC. Ces trois connecteurs femelles conduisent au commutateur temps réel intégré. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 197: Partenaires De Communication Typiques
Dans le PC s'exécute le programme utilisateur IO-Base-Controller qui accède aux fonctions de l'interface de programmation utilisateur IO-Base. L'échange de données est exécuté via le processeur de communication avec plusieurs SIMATIC S7 PROFINET IO-Devices ET 200S par le biais de Industrial Ethernet. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 198: Cp 1616 Onboard Comme Io-Controller
CP 1616 onboard vers un PC en tant que contrôleur PROFINET IO-Controller ou un système d'automatisation S7-400 avec CP 443-1 par le biais de Industrial Ethernet. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 199: Téléchargement De Microprogramme
Tenez compte des informations reçues avec le fichier de chargement, par exemple des renseignements contenus dans le fichier Lisezmoi. Ces informations seront également affichées après lecture du fichier FWL dans le chargeur de firmware. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 200: Chargement Du Firmware
Vérifiez que le fichier de chargement que vous utilisez constitue bien une mise à jour de la version du microprogramme se trouvant sur votre module. En cas de doute, prenez contact avec votre conseiller technique Siemens. PRUDENCE Notez que l'interruption de la procédure de chargement peut avoir pour conséquence un état incohérent du module.
Page 201 CP 1616 onboard possède cinq adresses MAC (toujours consécutives). Les deux premières sont affichées dans le BIOS. Exemple La plus petite adresse est destinée à la communication pour la couche 2. La deuxième est destinée à la communication Ethernet/PROFINET. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 202: Tâches Supplémentaires Dans Step 7/ Ncm Pc
SIMATIC NET. La procédure à suivre est décrite dans le manuel "Mise en service de stations PC" (dans le PC Windows qui contient également STEP 7/NCM PC : Démarrer > Simatic > Documentation > Français > Mise en service de stations PC). SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 203: Annexe
Les déclarations de conformité CE ainsi que la documentation correspondante sont tenues à disposition des autorités compétentes, comme le stipule la directive CE pré-citée. Votre interlocuteur commercial peut vous les faire parvenir sur demande. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 204: Respect Des Directives De Montage
Connexion de périphériques Les exigences en matière d'immunité sont satisfaites selon EN 61000-6-2 en cas de connexion de périphériques à usage industriel. Les périphériques ne doivent être connectés qu'au moyen de câbles blindés. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 205: A.2 Certificats Et Homologations
Shielded cables must be used with this equipment to maintain compliance with FCC regulations. Modifications Changes or modifications not expressly approved by the manufacturer could void the user's authority to operate the equipment. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 206 CANADA Canadian Notice This Class A digital apparatus complies with Canadian ICES-003. Avis Canadien Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 207: A.3 Sav Et Assistance
Vous trouverez d'autres documentations sur les produits et systèmes SIMATIC à l'adresse : http://www.siemens.com/simatic-tech-doku-portal Achetez en toute convivialité avec le Mall Catalogue et système de commande en ligne : http://www.siemens.com/automation/mall Cours de formation Tous les cours proposés sont à l'adresse : http://www.siemens.com/sitrain Vous trouverez un interlocuteur au numéro : Téléphone : +49(911) 895-3200...
Page 208: A.4 Instructions De Mise À Niveau
La puissance dissipée autorisée maximale des cartes d'extension est de 80 W. Les appareils équipés de supports amovibles ne doivent pas être soumis à des sollicitations par des vibrations ou des chocs durant le fonctionnement. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 209: Variantes D'équipement Autorisées Pour La Plage De Température 5 À 45°C
DVD+/-RW et de DVD-ROM peuvent être montés et exploités dans les limites de température décrites plus haut. Les appareils équipés de supports amovibles ne doivent pas être soumis à des sollicitations par des vibrations ou des chocs durant le fonctionnement. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 210 Annexe A.4 Instructions de mise à niveau SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 211: Directives Esd
En général, le défaut occasionné par de telles surtensions dans une carte n'est pas détecté immédiatement, mais se manifeste au bout d'une période de fonctionnement plus ou moins longue. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 212: Charge Électrostatique
Eliminez l'électricité statique accumulée dans votre corps avant d'effectuer des mesures sur une carte. Touchez pour ce faire un objet métallique relié à la terre. N'utilisez que des appareils de mesure mis à la terre. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 213: Liste Des Abréviations
Communauté Européenne (marque CE) Le produit est conforme à toutes les directives CE applicables CompactFlash Color Graphics Adapter Standard d'interface moniteur Horloge Signal d'horloge d'automates CMOS Complementary Metal Oxide Semiconducteur métal-oxyde complémentaire. Semiconductors SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 214 Une extension de la norme IDE EISA Extended Industry Standard Architecture, Norme ISA élargie architecture étendue au standard du marché. Expanded Memory Manager Gestionnaire d'extensions de mémoire EM64T Technologie Extended Memory 64 Europa Norm, norme européenne SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 215 Réseau informatique limité au niveau local. d'entreprise). Liquid Crystal Display Ecran à cristaux liquides Light Emmitting Diode Diode électroluminescente ou DEL Line Printer Port imprimante LVDS Low Voltage Differential Signaling Lecteur SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 216 Assemblage redondant de disques durs. Sites à accès restreint Installation de l'appareil dans un site à accès restreint, armoire de commande verrouillable par exemple. Random Access Memory Ring Input Appel entrant SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 217 Verein deutscher Elektrotechniker ou Association allemande des ingénieurs électriciens. Video Graphics Array Adaptateur vidéo selon la norme industrielle Voltage Regulator Module SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 218 WLAN LAN sans fil Réseau local sans fil Wake on Local Area Network World Wide Web EXtended Graphics Array Norme d'affichage pour une résolution maximale de 1.024 x 768 points. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 219: Glossaire
36,4 x 3,3 mm) et CF-II (42,8 x 36,4 x 5 mm). Carte mémoire Les cartes mémoire sont des mémoires en format carte bancaire pour les programmes utilisateur et les paramètres, par exemple pour des modules programmables et des processeurs de communication. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 220: Codes Sonores
Clé de licence La clé de licence est le cachet électronique d'une licence. Pour les logiciels protégés par licences, Siemens AG octroie une clé de licence. Codes sonores Si une erreur se produit en phase d'amorçage, le BIOS émet une séquence sonore correspondant au test actuel.
Page 221: Contrôleur
CE et la déclaration CE de conformité. Disc at once Dans le cadre de cette technique de gravure, le CD est gravé en une session puis finalisé. La gravure de données supplémentaires n'est plus possible. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 222: Disques Durs
Dans ce cas, il est recommandé d'utiliser le fixe-carte. On trouve également sur le marché, des modules légers, aux dimensions très rationnalisées. Le fixe-carte n'a pas d'utilité dans ce cas, car ces éléments sont suffisamment bien fixés à l'aide du support conventionnel. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 223 ● Liaison par câble (liaison physique) entre différents éléments matériels, tels que automates programmables, PC, consoles de programmation, imprimantes ou écrans. ● Liaison entre différents programmes permettant leur utilisation commune. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 224: Interface Com
V.24. Inverseur de connexion L'inverseur de connexion (connecteur 25 broches / connecteur 25 broches) permet de transformer l'interface COM1/V24/AG de la gamme des SIMATIC PC en un connecteur de 25 broches. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 225 Mode APIC Advanced Peripheral Interrupt Controller (contrôleur d'interruption de périphérique avancé). 24 lignes d'interruption sont disponibles. Mode PIC Peripheral Interrupt Controller (contrôleur d'interruption de périphérique). 15 lignes d'interruption sont disponibles. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 226: Options D'énergie
La taille compacte et l'encombrement réduit qui en résulte constituent un avantage. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 227 PROFINET désigne la norme pour Industrial Ethernet conçue et encadrée par l'association d'utilisateurs PROFIBUS. PROFINET regroupe des protocoles et des spécifications grâce auxquels Industrial Ethernet satisfait aux exigences de l'automatisation industrielle. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 228: Redémarrage
STEP 7 Logiciel de programmation pour la création de programmes utilisateur pour automates programmables SIMATIC S7. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 229: Système D'automatisation
Wireless LAN ou LAN sans fil est un réseau local qui transmet les données par ondes radio, par infrarouge ou toute autre technique non filaire. Le LAN sans fil est principalement utilisé en liaison avec des ordinateurs portables dans un environnement bureautique ou industriel. SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 230 Glossaire SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 231: Index
Bouton Marche/Arrêt, 18, 19, 156 Codes POST, 107 Bouton Reset, 18, 19, 156 Codes sonores du BIOS, 107 Brochage COM, 119 Adresses de mémoire, 161 Compensation de potentiel, 34 Adresses d'E/S, 158 Configuration matérielle, 192 SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 232: Graphique
Directives ESD, 10, 211 Dispositif de ventilation, 87 Dispositif d'enclenchement du processeur, 87 Disque dur, 118 Hardware Options, 175 Disque dur amovible, 40 Homologations, 27, 120, 205 Disques durs Partitions, 42 SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 233 Setup du BIOS, 187 Souris, 14 Menu "Version", 190 Souris PS/2, 132 Menu du setup du BIOS USB, 20, 119, 129, 133 Advanced, 178 VGA, 14, 20 Boot, 188 VGA, 137 Exit, 191 SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 234 Panneau de commande, 85 Constitution, 156 Démontage, 85 Paramètres régionaux, 97 Safecard On Motherboard Pare-feu, 38 Surveillance de la température, 60 Partition système, 91 SATA, 140 Partitionnement, 93 Sauvegarde des données, 103 SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 235 Taille de la mémoire principale, 15 TEMP, 23 Température, 116 Temps de surveillance par chien de garde., 58 Tension d'alimentation, 33, 115 Tension de sortie, 122 Transport, 25 Trous de fixation, 29 SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
Page 236 Index SIMATIC Rack PC 847B Instructions de service, 06/2008, A5E02203169-01...
