Entretien et maintenance
11.1 Montage et démontage de composants matériels
11.1.7

Montage d'une carte graphique d'extension PCIe (riser PEG)

Préparation
1. Débranchez le cordon secteur et tous les câbles de connexion de l'appareil.
2. Ouvrez l'appareil.
Démontage de le carte riser PEG
Etapes du démontage d'une carte riser PEG
1.
2.
3.
110
Le cas échéant, démontez la carte
graphique comme décrit au
paragraphe Montage et démontage
de la carte graphique (Page 73).
Démontez le support de bus
comme décrit au paragraphe
Montage et démontage du support
de bus (Page 79).

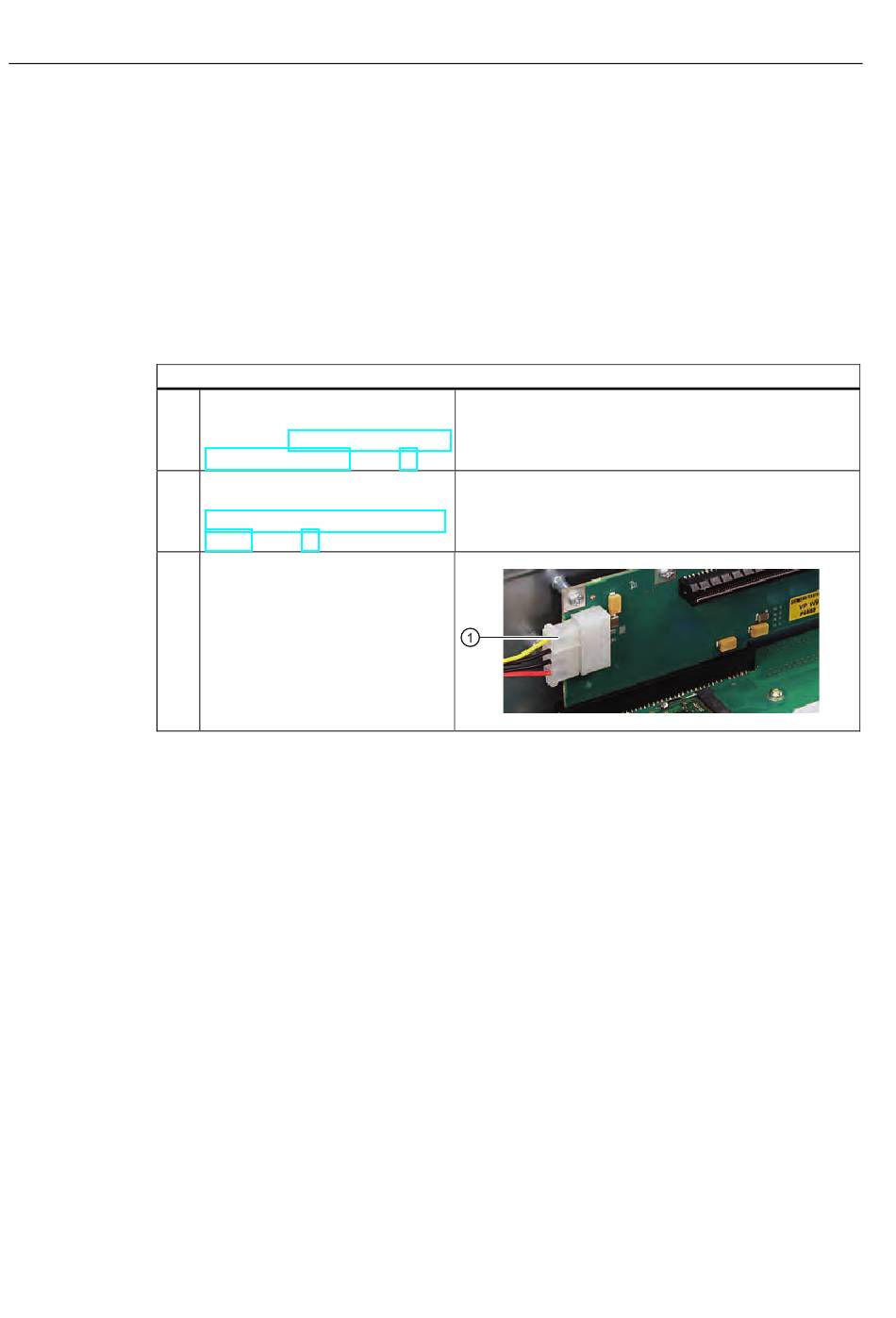

Débranchez le connecteur
l'alimentation ①.
