Entretien et maintenance
11.1 Montage et démontage de composants matériels

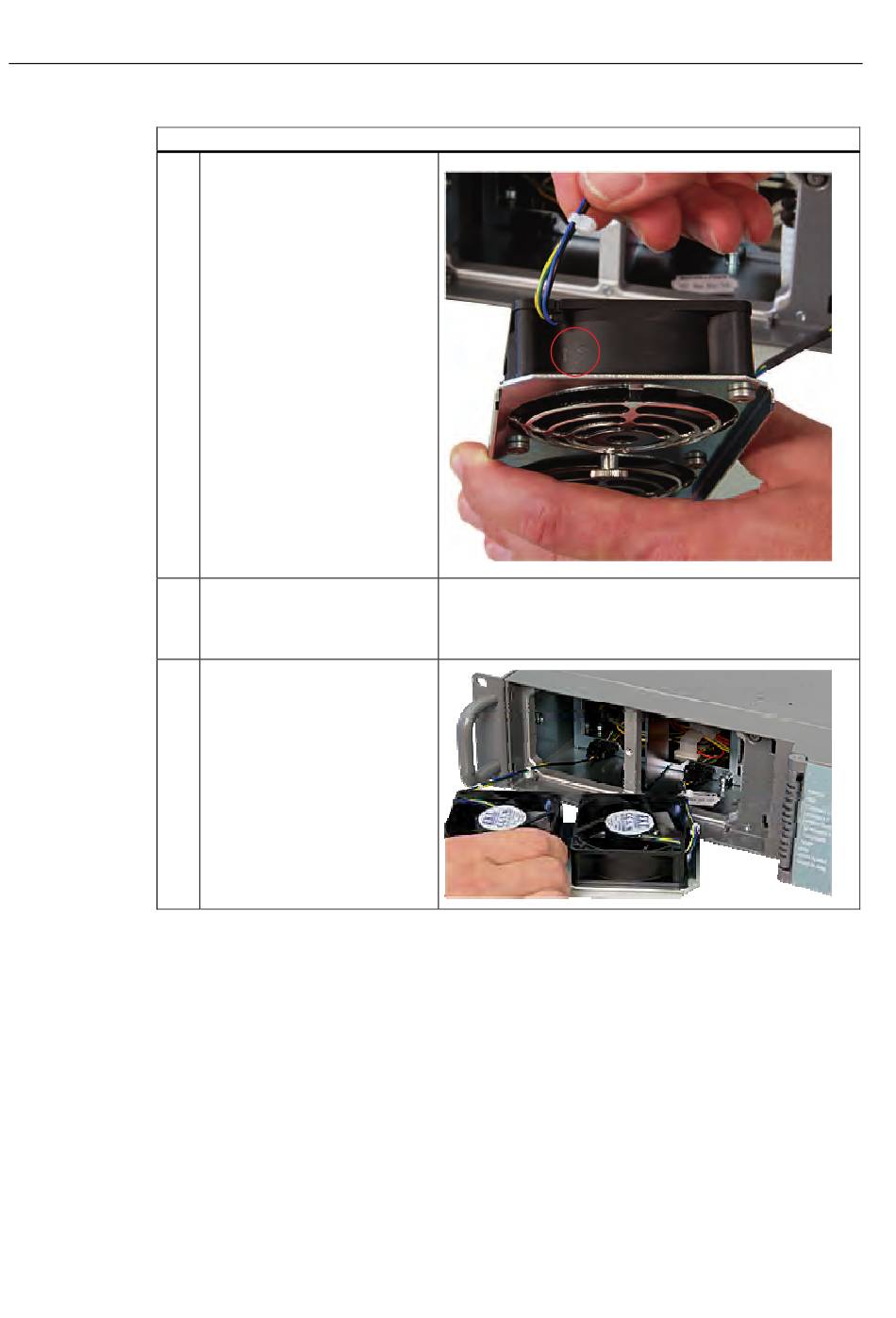

Etapes du montage du ventilateur
2.
3.
4.
104
Tenez compte du sens de la
flèche sur le ventilateur.
L'illustration indique la position
de montage correcte du
ventilateur.
Disposez les câbles à droite et à
gauche du ventilateur et faites-
les passer dans les évidements
du cadre avant.
Branchez d'abord le connecteur
de ventilateur de doite puis celui
de gauche au connecteur
d'adaptateur respectif.
