BESTILLINGSSKEMA:
Type
Version
5111
Standardversion
ATEX-version
Bemærk!
Husk at bestille CJC-stik type 5912 eller 5912EEx i forbindelse med TC-indgange
med intern CJC.
Bestilling: 5111Hz50
(specialudgave af 5111 - se appendiks side 28).

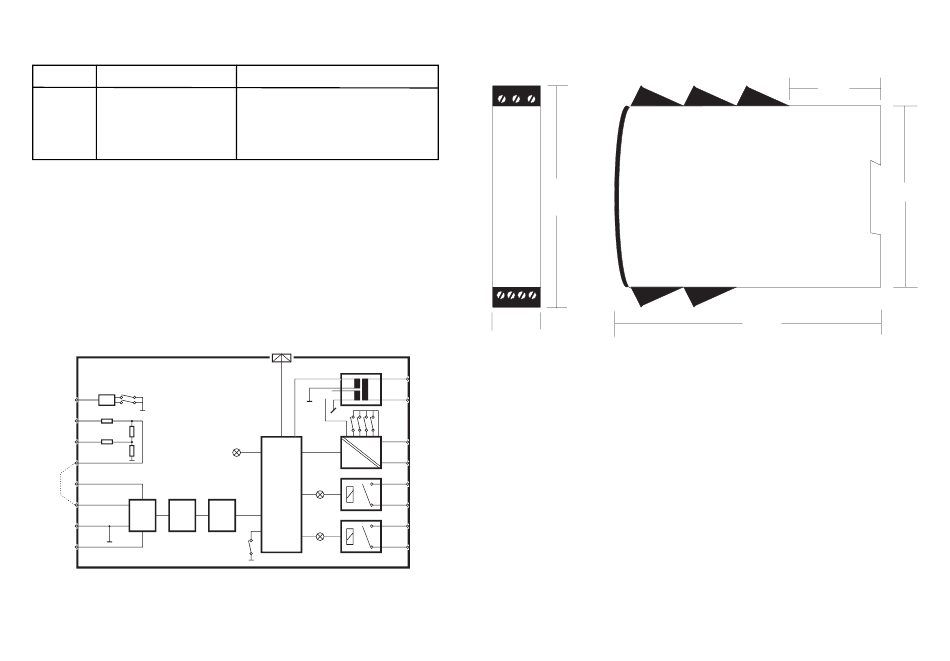

BLOKDIAGRAM:
DP2,1
54
hjælpespænding
Vreg
DP2,2
Ω
5 M
53
spændingsindgang
Ω
50 k
52
strømindgang
PTC
Ω
10
51
mV-udgang
44
R/RTD/TC indgang +
43
mV-indgang +
MUX
PGA
42
indgang -
41
R/RTD/TC indgang -
5111
14
All manuals and user guides at all-guides.com
Udgangsoption
: A
Kun analog udgang
: B
Analog udgang + 2 relæer
↓ ↓
↓↓
Opto Link
DP 1
grøn
A
CPU
D
RE 1
gul
A/D
RE 2
gul
kalibrer
SW 1
MEKANISKE SPECIFIKATIONER:
11
12
13
: 1
: 2
110 mm
41 42 43 44
23.5 mm
31
forsyning
24...230 VAC
24...250 VDC
32
forsyning
11
analog udgang -
12
analog udgang +
21
relæ 1
22
relæ 1
23
relæ 2
24
relæ 2
45 mm
90 mm
130 mm
15
