APPENDICE - 5111HZ50
Le 5111Hz50 est une version spéciale du transmetteur universel PRetrans 5111
avec une gamme d'entrée modifiée. Cette modification permet au 5111Hz50
d'effectuer une suppression extrême du ronflement 50 Hz. La valeur en courant
continu du signal de mesure superposé est transmise à la sortie sous forme
d'un signal en courant 4...20 mA p. ex.
Entrée :
Le 5111Hz50 peut seulement recevoir de signals d'entrée en tension dans la
gamme de -2,4...+2,4 Vcc.
Application :
Pour utilisation dans les applications où un ronflement 50 Hz est superposé sur
le signal de mesure.
Temps de reponse :
Le temps de reponse (0...90%) est programmable dans la gamme de
500 ms...250 s.

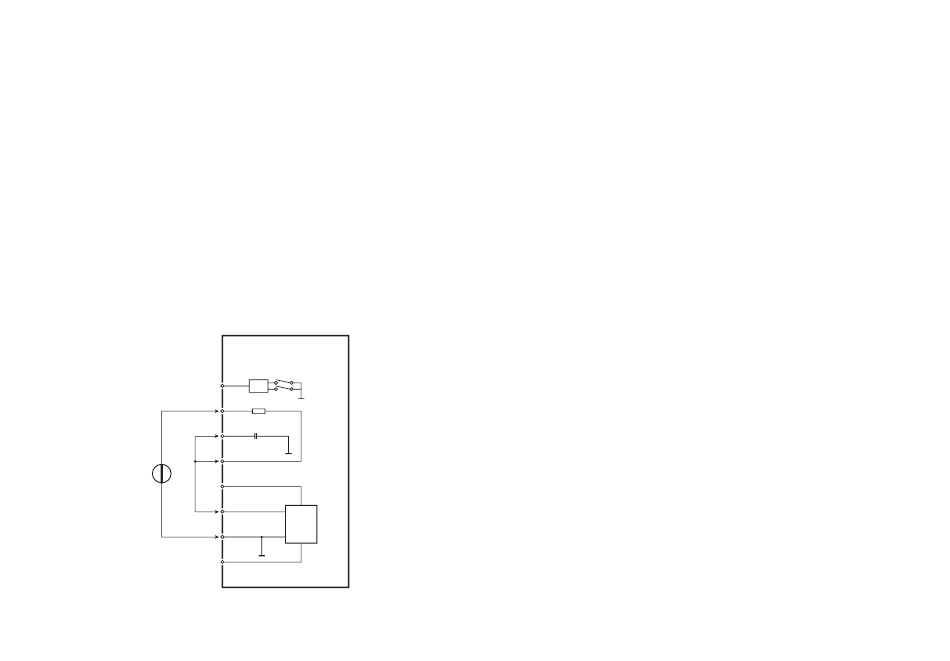

Connexion :
Entrée :
+
V
-
-2,4...+2,4 Vcc
84
All manuals and user guides at all-guides.com
PR
5111Hz50
DP2,1
54
Vreg
DP2,2
200k Ω
53
52
1 F
µ
51
44
43
MUX
42
41
UNIVERSAL-MESSUMFORMER
PRETRANS TYP 5111
