APPENDIX - 5111HZ50
5111Hz50 is a special version of the Universal Transmitter PRetrans 5111 with a
modified input range. This modification enables the 5111Hz50 to handle extreme
suppression of 50 Hz hum. The DC value of the superimposed measurement
signal is transmitted to the output as e.g. a 4...20 mA current signal.
Input:
The 5111Hz50 solely receives voltage input signals in the range -2,.4...+2.4 VDC.
Application:
For use in applications where a 50 Hz hum is superimposed on the measure-
ment signal.
Response time:
The response time (0...90%) is programmable in the range 500 ms...250 s.
Connection:

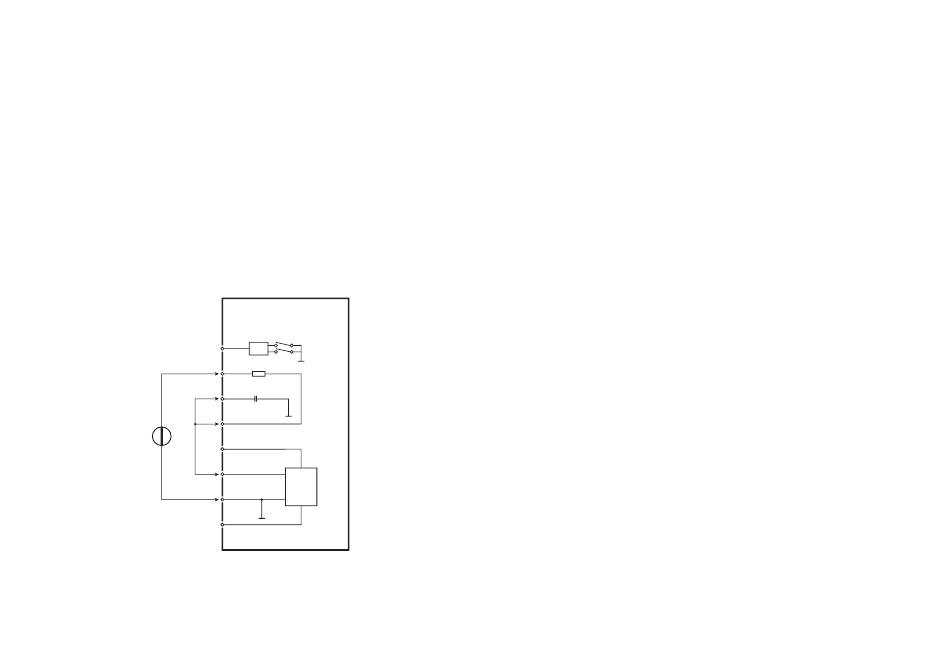

Input:
+
V
-
-2.4...+2.4 VDC
