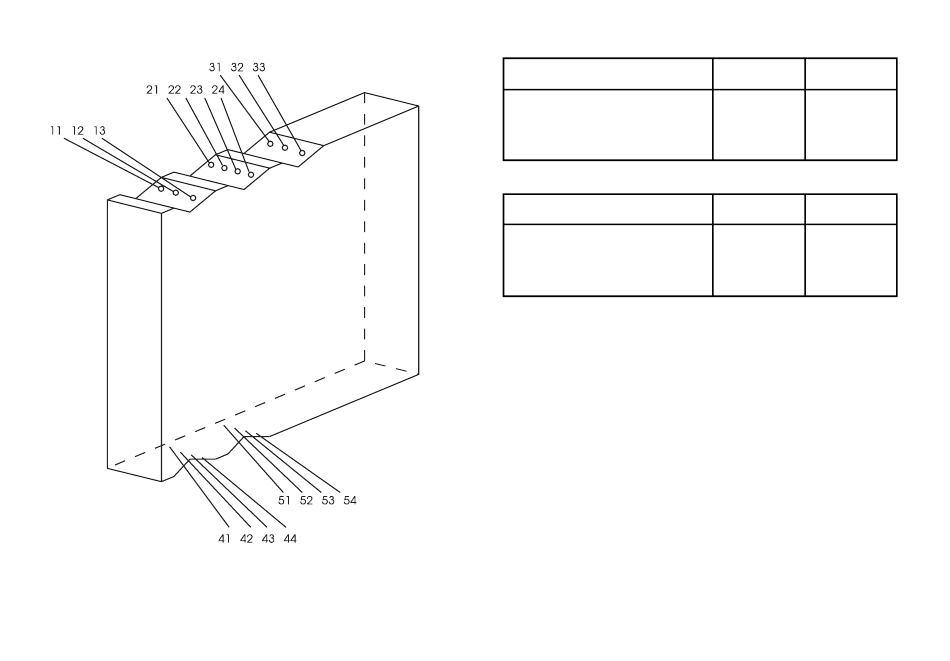

KLEMMEPLACERING:
På PRetrans 5111 er indgangsstikkene placeret i transmitterens bund.
Udgangs- og forsyningsstikkene i transmitterens top.
16
All manuals and user guides at all-guides.com
HARDWAREPROGRAMMERING:
DP2: Hjælpespænding
2-trådsforsyning
8 V excitation
2,5 V ref.
DP1: Analog udgang
Udgang ±20 mA
Udgang ±10 VDC
Udgang ±1 VDC
PRetrans 5111 er en universal transmitter, som kan leveres færdigkonfigureret
med indgangs- / udgangsparametre i overensstemmelse med din ordre.
I PRetrans 5111 findes i plastlomme udskrift af konfigurering fra fabrik.
Vha. PReset programmet inkl. Opto Link 5901 og en PC kan du selv konfigurere
PRetrans 5111. Detaljeret vejledning findes i PReset manualen.
PRetrans 5111 manualen indeholder fortrådningsdiagrammer, grupperet efter
indgangstyper.
PRetrans 5111 kan udover standard eller ATEX EEx-version leveres som føl-
gende:
LYSDIODE INDIKERING
Grøn lysdiode giver blinkende lys under normal drift. Når der kommunikeres til /
fra PRetrans 5111, slukkes lysdioden, mens der kommunikeres.
Gul lysdiode lyser konstant, når det pågældende relæ er trukket.
SW ON
SW ON
1, 3, 4
1, 2, 3
FORTRÅDNINGSVEJLEDNING
5111-1- uden grænsekontakter og
5111-2- med 2 grænsekontakter.
SW OFF
2
1
1
2
-
1, 2
SW OFF
4
1, 2 , 3
2
4
17
