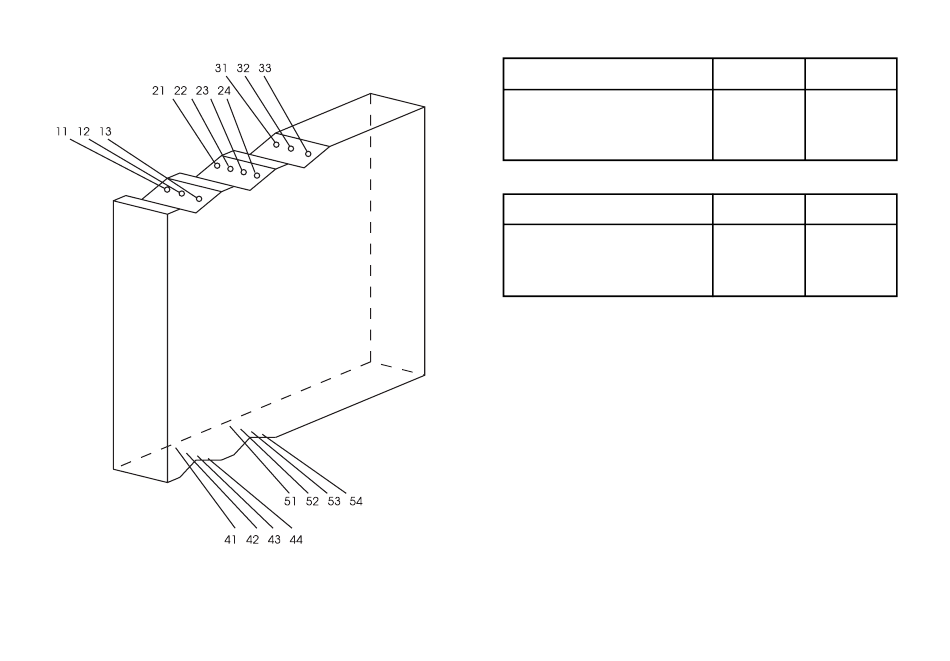

EMPLACEMENT DES BORNIERS :
Dans le PRetrans 5111 les borniers d'entrées sont situées en bas du boîtier.
Les borniers de sorties et d'alimentation sont situées en haut du boîtier.
72
All manuals and user guides at all-guides.com
PROGRAMMATION PAR COMMUTATEURS DIP :
DP2 : Tension Auxiliaire
Alimentation pour la boucle
Tension d'excitation 8 V
Tension de référence 2,5 V
DP1 : Sortie analogique
Sortie ±20 mA
Sortie ±10 Vcc
Sortie ±1 Vcc
AUX SCHEMAS DE RACCORDEMENTS
Le PRetrans 5111 est un convertisseur (transmetteur) universel, ses paramètres
d'entrées / sorties peuvent être configurés en usine selon votre commande, ou
directement par vous-même en utilisant le kit de programmation PReset
(PR-5901). Le kit de programmation PReset est livré avec une notice détaillée.
Ce guide de l'utilisateur du PRetrans 5111 contient les schémas : de principe, de
câblage, de raccordements par types d'entrées.
Le PRetrans 5111 est disponible en version standard et en version ATEX EEx
dans les deux types suivants :
VOYANTS : LED
La LED de couleur verte clignote en fonctionnement normal.
Elle est éteinte pendant la communication (transmission ou réception) du PRe-
trans 5111. Chaque LED de couleur jaune est allumée quand son relais est
excité.
INTRODUCTION
5111-1- sans relais de seuil ni sortie analogique
5111-2- avec 2 relais de seuil et sortie analogique
SW ON
SW OFF
2
1
1
2
-
1, 2
SW ON
SW OFF
4
1, 2, 3
1, 3, 4
2
1, 2, 3
4
73
