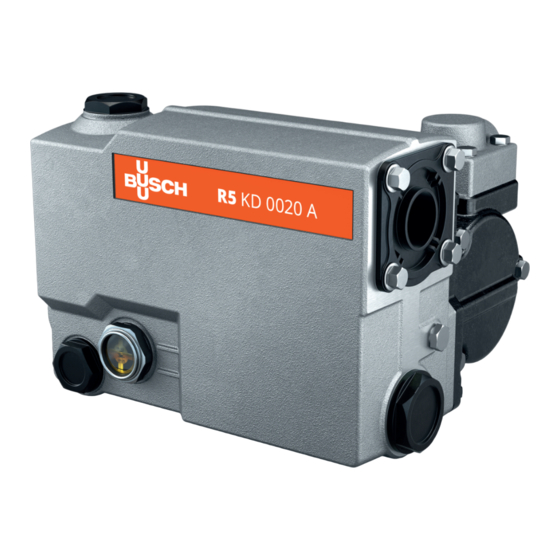

BUSCH R5 KD 0012 A Notice D'instructions
Masquer les pouces
Voir aussi pour R5 KD 0012 A:
- Notice d'instructions (28 pages) ,
- Notice d'instructions (32 pages)
Manuels Connexes pour BUSCH R5 KD 0012 A
Sommaire des Matières pour BUSCH R5 KD 0012 A

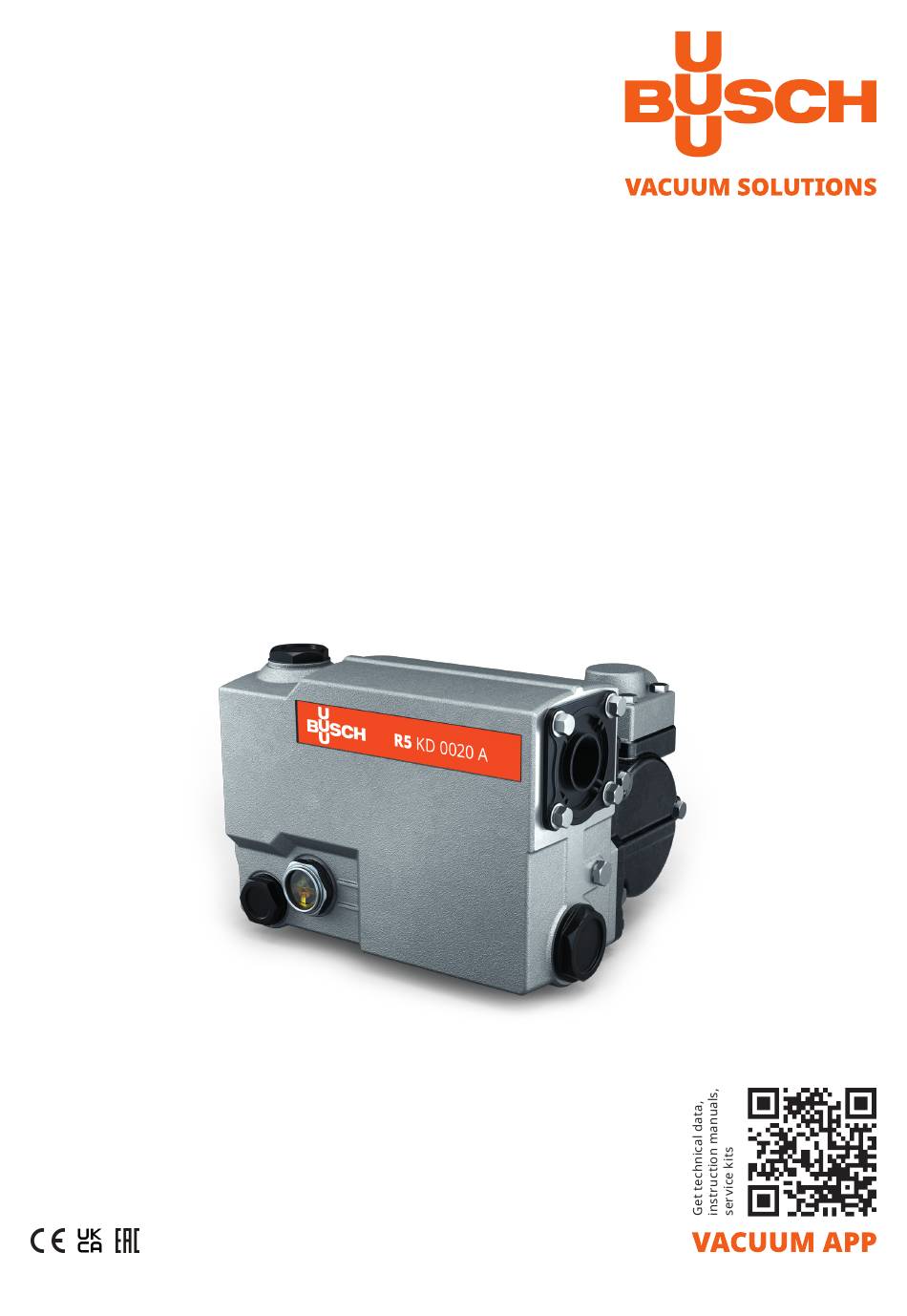

- Page 1 Pompes à vide à palettes lubrifiées KD 0012 A, KD 0020 A Notice d’instructions 0870214060 | A0004_fr | Manuel original 15/02/2023...
- Page 2 Table des matières Table des matières Sécurité.................................. Description du produit............................Principe de fonctionnement ..........................Usage prévu................................. Variantes ................................Unité de démarrage............................Accessoires en option............................2.5.1 Pieds en caoutchouc ..........................2.5.2 Câbles de rallonge..........................Transport ................................Stockage ................................Installation................................Conditions d'implantation..........................Raccordement des conduites/de la tuyauterie ....................
- Page 3 Avant de manipuler la machine, il est indispensable que cette notice d'instruction soit lue et com- prise. En cas de doutes, prendre contact avec votre représentant Busch. Lire attentivement cette notice d'instructions avant utilisation, et la conserver pour consultation ulté- rieure.
- Page 4 2 | Description du produit Description du produit CC PWS ODP OSG Description Bouchon de remplissage d’huile Filtre d'échappement Refoulement des gaz Anneau de transport Aspiration Flèche directionnelle Connecteur du condensateur Alimentation électrique (MATE-N-LOK) Support de fixation du condensateur Bouchon de vidange d’huile Voyant de niveau d’huile Plaque signalétique Condensateur...
- Page 5 La machine est conçue pour être placée dans un environnement potentiellement non explosif. La machine est conçue pour une installation intérieure ; en cas d'installation extérieure, demandez à votre représentant Busch de prendre des précautions spécifiques. La machine est capable de maintenir la pression maximale, voir Données techniques [➔ 27].
- Page 6 2 | Description du produit * (Selon l’utilisation de la pompe dans ces conditions, d’autres types d’huile peuvent être plus ap- propriés ! Contactez Busch pour les spécifications.) Remarque Nombre de cycles pour les moteurs S3: Le nombre maximal de cycles dépend du moteur et de l’alimentation électrique, du volume de la chambre évacuée et des conditions ambiantes.
- Page 7 Description du produit | 2 Unité de démarrage La machine est livrée sans commande de démarrage. La commande de la machine doit être fournie lors de l'installation. La machine peut être équipée d'un démarreur progressif. Accessoires en option 2.5.1 Pieds en caoutchouc Les pieds en caoutchouc isolent et réduisent les vibrations de la machine.
- Page 8 3 | Transport Transport AVERTISSEMENT Charge en suspension. Risque de blessures graves ! ● Ne pas marcher, rester immobile ou encore travailler sous des charges en suspension. ● Pour connaître le poids de la machine, reportez-vous à la section Données techniques [➔ 27] ou à la plaque signalétique (NP).
- Page 9 Stockage | 4 Stockage ● Fermer toutes les ouvertures avec du ruban adhésif ou réutiliser les bouchons fournis à l’achat. Si la machine doit être entreposée pendant plus de 3 mois : ● Entourer la machine d’un film de protection anticorrosion. ●...
- Page 10 Si la longueur des conduites de raccordement est importante, il est conseillé d'utiliser des conduites plus larges afin d'éviter une perte d'efficacité. Demander conseil à votre représentant Busch. 10 | 32...
- Page 11 Risque de défaillance prématurée ! Perte d'efficacité ! ● Utiliser uniquement un type d'huile qui a été précédemment approuvé et recommandé par Busch. Pour le type et la capacité en huile, voir Données techniques [➔ 27] et Huile [➔ 28]. Instruction Manual R5 KD 0012-0020 A_FR_fr...
- Page 12 Couple maximal admissible : 12 5 | Installation Description 1x joint torique, réf. de pièce : 0486 000 Couple maximal admissible : 12 Nm 12 | 32 Instruction Manual R5 KD 0012-0020 A_FR_fr...
- Page 13 ● S'assurer que le moteur de la machine ne sera pas perturbé par des interférences électriques ou électromagnétiques ; en cas de doute, demander conseil auprès de Busch. ● S'assurer que la classe EMC de la machine est conforme aux exigences du système de réseau d'alimentation ;...
- Page 14 6 | Raccordement électrique ● Busch recommande d'installer un dispositif de protection résiduelle de type B et conforme à l'installation électrique. ● Fournir un sectionneur verrouillable ou un interrupteur d'arrêt d'urgence sur la ligne électrique de manière à ce que la machine soit complètement sécurisée en cas de situation d'urgence.
- Page 15 Raccordement électrique | 6 Variantes de câble de rallonge AMP MATE-N-LOK AMP MATE-N-LOK AMP MATE-N-LOK Pour condensateur vers vers vers avec réceptacles à at- embouts de câble réceptacles à at- AMP MATE-N-LOK taches taches Longueur : 1000 mm Longueur : 490 mm Longueur : 400 mm Longueur : 230 mm Réf.
- Page 16 6 | Raccordement électrique ● Installez le condensateur (CAP) sur le support du condensateur (CS) du moteur et branchez le connecteur du condensateur (CC). ● Pour des raisons thermiques, le condensateur (CAP) peut être monté à un emplacement différent. Distance maximale de 230 mm (longueur du câble) du connecteur du condensateur (CC). Option de livraison 2 : le condensateur (CAP) est installé...
- Page 17 Pompage des vapeurs condensables La vapeur d’eau contenue dans le flux de gaz est admise, mais limitée. Le pompage d’autres vapeurs doit être approuvé par Busch. Si des vapeurs condensables doivent être pompées : Avant utilisation : ● Faire préchauffer la machine pendant environ une demi-heure.
- Page 18 Risque de blessures ! Risque de défaillance prématurée et perte d'efficacité ! ● Les travaux de maintenance ne doivent être effectués que par du personnel qualifié. ● Respecter les intervalles de maintenance ou consulter votre représentant Busch. CONSEIL Utilisation de nettoyants inappropriés.
- Page 19 ● Changer l’huile et les filtres d’échappement (EF). les 6 mois Tous les 5 ans ● Faire une révision générale la machine (contacter Busch). Inspection du niveau d’huile ● Mettre la machine à l'arrêt. ● Quand la machine est arrêtée, attendre 1 minute avant de vérifier le niveau d’huile.
- Page 20 8 | Maintenance Description 1x joint torique, réf. de pièce : 0486 000 Couple maximal admissible : 12 Nm Couple maximal admissible : 12 Pour le type et la capacité en huile, voir Données techniques [➔ 27] et Huile [➔ 28]. Description 1x joint torique, réf. de pièce : 0486 000 Couple maximal admissible : 12 Nm 20 | 32 Instruction Manual R5 KD 0012-0020 A_FR_fr...
- Page 21 Maintenance | 8 Changement du filtre d'échappement Description Couple maximal admissible : 12 Nm Instruction Manual R5 KD 0012-0020 A_FR_fr 21 | 32...
- Page 22 ● Décontaminer le plus possible la machine et signaler l’état de contamination dans une « Décla- ration de contamination ». Busch acceptera uniquement les machines qui auront une "Déclaration de Contamination" dûment remplie et signée (formulaire téléchargeable sur le site www.buschvacuum.com). 22 | 32...
- Page 23 Mise hors service | 10 Mise hors service DANGER Fils sous tension. Risque de choc électrique. ● Toute intervention sur l'installation électrique ne doit être effectuée que par du personnel quali- fié. ATTENTION Surface chaude. Risque de brûlures ! ● Avant tout contact avec la machine, la laisser refroidir. ●...
- Page 24 Risque de défaillance prématurée ! Perte d'efficacité ! ● Il est recommandé d’utiliser exclusivement des pièces de rechange et des consommables d’ori- gine Busch pour assurer le bon fonctionnement de la machine et pouvoir bénéficier de la garan- tie. Jeux de pièces détachées Description Réf.
- Page 25 Résolution de problèmes | 12 Résolution de problèmes DANGER Fils sous tension. Risque de choc électrique. ● Toute intervention sur l'installation électrique ne doit être effectuée que par du personnel quali- fié. ATTENTION Surface chaude. Risque de brûlures ! ● Avant tout contact avec la machine, la laisser refroidir. Illustration montrant les pièces qui peuvent être concernées pendant le dépannage : Description Tamis d’aspiration...
- Page 26 La machine ne démarre pas. Le moteur n’est pas alimenté à ● Vérifier l’alimentation élec- la bonne tension. trique. ● Faire réparer la machine (contacter le service Busch). Le condensateur est défec- ● Vérifier le condensateur et tueux. le raccordement. (moteur monophasé unique- ment) La machine a chauffé, décon-...
- Page 27 14** 15** * En cas de températures supérieures ou inférieures, contacter votre représentant Busch. ** Le poids peut varier en fonction de la commande. *** Selon l’utilisation de la pompe dans ces conditions, d’autres types d’huile peuvent être plus ap- propriés! Contacter Busch pour les spécifications.
- Page 28 * Des certificats sont disponibles sur demande ou par téléchargement sur www.buschvacuum.com. En cas de température ambiante défavorable, d'autres viscosités d'huile peuvent être utilisées. Veuillez consulter votre représentant Busch pour plus de détails. 28 | 32 Instruction Manual R5 KD 0012-0020 A_FR_fr...
- Page 29 La présente déclaration de conformité et le marquage CE apposé sur la plaque signalétique attestent de la validité de la machine dans le cadre de la li- vraison de produits Busch. Elle est publiée sous la seule responsabilité du fabricant.
- Page 30 La présente déclaration de conformité et le marquage UKCA apposé sur la plaque signalétique attestent de la validité de machine dans le cadre de la li- vraison de produits Busch. Elle est publiée sous la seule responsabilité du fabricant. Si cette machine est intégrée à un ensemble de machines super-hiérarchisées, le fabricant des machines super-hiérarchisées (il peut également s’agir de la société...
- Page 31 R emarques Remarques Instruction Manual R5 KD 0012-0020 A_FR_fr 31 | 32...
- Page 32 Avec un réseau de plus de 60 entreprises réparties dans plus de 40 pays et des agences dans le monde entier, Busch assure une présence mondiale. Dans chaque pays, du personnel local parfaitement compétent fournit une assistance sur mesure, soutenue par un réseau mondial d‘expertise.
