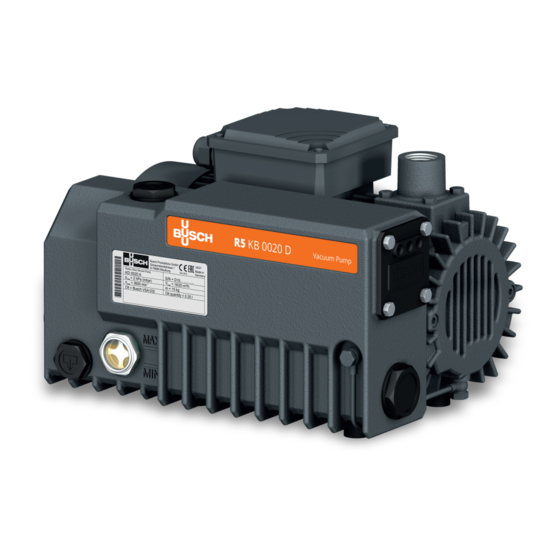

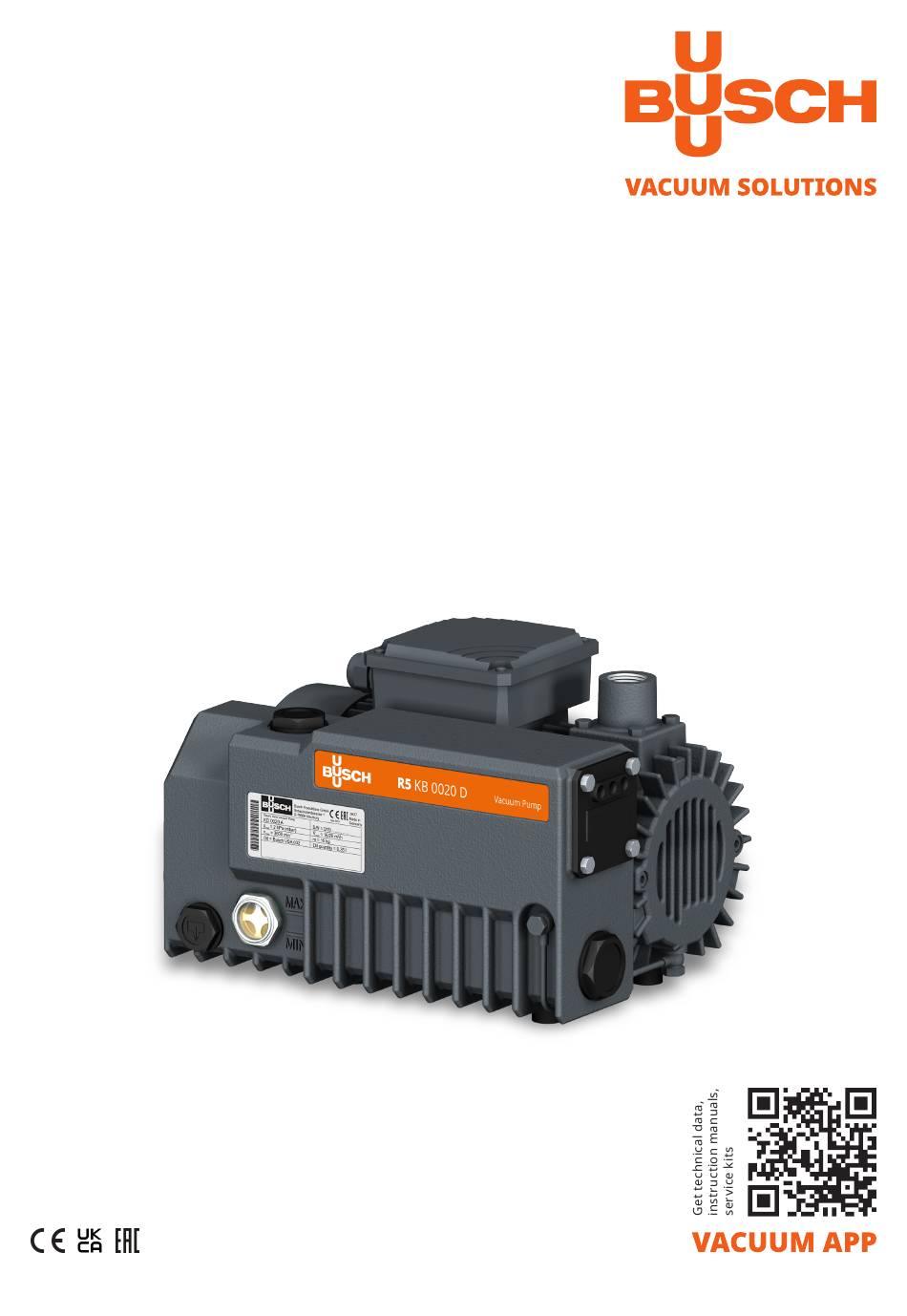

- Page 1 Pompes à vide à palettes lubrifiées KB 0020 D, KC 0020 D Notice d'instructions 0870152101 | A0003_fr | Manuel original 07/11/2022...
-
Page 2: Table Des Matières
Table des matières Table des matières Sécurité ................................. Description du produit ............................Principe de fonctionnement ..........................Usage prévu ................................. Unité de démarrage............................Accessoires en option ............................2.4.1 Filtre d’aspiration ..........................Transport ................................Stockage................................Installation ................................Conditions d'implantation..........................Raccordement des conduites/de la tuyauterie....................5.2.1 Connexion d’aspiration ........................ -
Page 3: Sécurité
Avant de manipuler la machine, il est indispensable que cette notice d'instruction soit lue et com- prise. En cas de doutes, prendre contact avec votre représentant Busch. Lire attentivement cette notice d'instructions avant utilisation, et la conserver pour consultation ulté- rieure. -
Page 4: Description Du Produit
2 | Description du produit Description du produit Description Bouchon de remplissage d’huile Séparateur d’huile Boîte à bornes du moteur Filtre d'échappement Aspiration Connexion d’échappement Bouchon de vidange d’huile Voyant de niveau d’huile Plaque signalétique REMARQUE Terme technique. Dans cette notice d'instructions, nous considérons que le terme « machine » se réfrère à « pompe à vide». REMARQUE Illustrations Dans ce manuel d'instructions, les illustrations peuvent différer de l'apparence de la machine. -
Page 5: Principe De Fonctionnement
La machine est conçue pour être placée dans un environnement potentiellement non explosif. La machine est conçue pour une installation intérieure ; en cas d'installation extérieure, demandez à votre représentant Busch de prendre des précautions spécifiques. La machine est capable de maintenir la pression maximale, voir Données techniques [➔ 25]. -
Page 6: Unité De Démarrage
2 | Description du produit Unité de démarrage La machine est livrée sans commande de démarrage. La commande de la machine doit être fournie lors de l'installation. La machine peut être équipée d'un démarreur progressif. Accessoires en option 2.4.1 Filtre d’aspiration Le filtre d'aspiration permet de protéger la machine de la poussière et d’autres particules solides et de les empêcher de se mêler au gaz de processus. -
Page 7: Transport
Transport | 3 Transport CONSEIL Lorsque la machine est déjà remplie d’huile. Pencher une machine qui est déjà remplie d’huile peut entraîner le passage de grandes quan- tités d’huile dans le cylindre. Démarrer une machine contenant de quantités excessives d’huile dans le cylindre brisera immédiatement les palettes et détruira la machine ! ●... -
Page 8: Stockage
4 | Stockage Stockage ● Fermer toutes les ouvertures avec du ruban adhésif ou réutiliser les bouchons fournis à l’achat. Si la machine doit être entreposée pendant plus de 3 mois : ● Entourer la machine d’un film de protection anticorrosion. ●... -
Page 9: Installation
Installation | 5 Installation Conditions d'implantation CONSEIL Utilisation de la machine en dehors des conditions d'implantation autorisées. Risque de défaillance prématurée ! Perte d'efficacité ! ● S'assurer que les conditions d'implantation sont parfaitement respectées. ~20 cm ~20 cm ~20 cm ~20 cm ● S’assurer que l’environnement de la machine n’est pas potentiellement explosif. ●... -
Page 10: Raccordement Des Conduites/De La Tuyauterie
5 | Installation ● Contacter le représentant Busch, le moteur doit être déclassé ou la température ambiante ré- duite. Raccordement des conduites/de la tuyauterie ● Retirer tous les capuchons de protection avant de procéder à l'installation. ● S'assurer que les conduites de raccordement n’exercent aucune pression sur les raccords de la machine. -
Page 11: Remplissage D'huile
Risque de défaillance prématurée ! Perte d'efficacité ! ● Utiliser uniquement un type d'huile qui a été précédemment approuvé et recommandé par Busch. Pour le type et la capacité en huile, voir Données techniques [➔ 25] et Huile [➔ 26]. Description 1x joint torique, réf. : 0486 000 590... -
Page 12: Raccordement Électrique
● S’assurer que le moteur de la machine ne sera pas perturbé par des interférences électriques ou électromagnétiques ; en cas de doute, demander conseil au représentant Busch. ● S’assurer que la classe CEM de la machine est conforme aux exigences du système de réseau d’alimentation ;... -
Page 13: Schéma Électrique Pour Moteur Monophasé
Raccordement électrique | 6 ● Busch recommande d'installer un dispositif de protection résiduelle de type B et conforme à l'installation électrique. ● Fournir un sectionneur verrouillable ou un interrupteur d'arrêt d'urgence sur la ligne électrique de manière à ce que la machine soit complètement sécurisée en cas de situation d'urgence. - Page 14 6 | Raccordement électrique Connexion en triangle (basse tension) : Connexion en étoile (haute tension) : 14 | 32 Instruction Manual R5 KB_KC 0020 D_FR_fr...
-
Page 15: Mise En Service
Pompage des vapeurs condensables La vapeur d’eau contenue dans le flux de gaz est admise, mais limitée. Le pompage d’autres vapeurs doit être approuvé par Busch. Si des vapeurs condensables doivent être pompées : Avant utilisation : ● Faire préchauffer la machine pendant environ une demi-heure. -
Page 16: Maintenance
Risque de blessures ! Risque de défaillance prématurée et perte d'efficacité ! ● Les travaux de maintenance ne doivent être effectués que par du personnel qualifié. ● Respecter les intervalles de maintenance ou consulter votre représentant Busch. CONSEIL Utilisation de nettoyants inappropriés. -
Page 17: Maintenance Schedule
● Changer l’huile et les filtres d’échappement (EF). les 6 mois Tous les 5 ans ● Faire une révision générale la machine (contacter Busch). Inspection du niveau d’huile ● Mettre la machine à l'arrêt. ● Quand la machine est arrêtée, attendre 1 minute avant de vérifier le niveau d’huile. - Page 18 8 | Maintenance Description 1x joint torique, réf. : 0486 000 505 Pour le type et la capacité en huile, voir Données techniques [➔ 25] et Huile [➔ 26]. Description 1x joint torique, réf. : 0486 000 590 18 | 32 Instruction Manual R5 KB_KC 0020 D_FR_fr...
-
Page 19: Changement Du Filtre D'échappement
Maintenance | 8 Changement du filtre d'échappement Description Clé de 10 mm Description Clé de 10 mm Pièces de rechange d’origine Busch 1x filtre d’échappement (EF), réf. : 0532 140 154 Instruction Manual R5 KB_KC 0020 D_FR_fr 19 | 32... -
Page 20: Révision
● Décontaminer le plus possible la machine et signaler l’état de contamination dans une « Décla- ration de contamination ». Busch acceptera uniquement les machines qui auront une "Déclaration de Contamination" dûment remplie et signée (formulaire téléchargeable sur le site www.buschvacuum.com). 20 | 32... -
Page 21: Mise Hors Service
Mise hors service | 10 Mise hors service DANGER Fils sous tension. Risque de choc électrique. ● Toute intervention sur l'installation électrique ne doit être effectuée que par du personnel quali- fié. ATTENTION Surface chaude. Risque de brûlures ! ● Avant tout contact avec la machine, la laisser refroidir. ●... -
Page 22: Pièces De Rechange
Risque de défaillance prématurée ! Perte d'efficacité ! ● Il est recommandé d’utiliser exclusivement des pièces de rechange et des consommables d’ori- gine Busch pour assurer le bon fonctionnement de la machine et pouvoir bénéficier de la garan- tie. Kit de pièces de rechange Description Référence... -
Page 23: Résolution De Problèmes
Solution La machine ne démarre pas. Le moteur n’est pas alimenté à ● Vérifier l’alimentation élec- la bonne tension. trique. Le moteur est défectueux. ● Réparer la machine (contac- ter Busch). Instruction Manual R5 KB_KC 0020 D_FR_fr 23 | 32... - Page 24 (contactez Busch). tante de vapeurs. Pour la résolution de problèmes qui ne seraient pas mentionnés dans le tableau de résolution de problèmes, contacter votre représentant Busch. 24 | 32 Instruction Manual R5 KB_KC 0020 D_FR_fr...
-
Page 25: Données Techniques
Température d'aspiration de gaz °C 5 ... 40 * Pression ambiante Pression atmosphérique Capacité en huile 0,45 Poids approx. * En cas de températures supérieures ou inférieures, contacter votre représentant Busch. Instruction Manual R5 KB_KC 0020 D_FR_fr 25 | 32... -
Page 26: Huile
Fonctionnement en cycle léger En cas de température ambiante défavorable, d'autres viscosités d'huile peuvent être utilisées. Veuillez consulter votre représentant Busch pour plus de détails. Pour connaître le type d'huile avec lequel la machine a été remplie, veuillez vous reporter à la plaque signalétique (NP). -
Page 27: Déclaration Ue De Conformité
La présente déclaration de conformité et le marquage CE apposé sur la plaque signalétique attestent de la validité de la machine dans le cadre de la li- vraison de produits Busch. Elle est publiée sous la seule responsabilité du fabricant. -
Page 28: Déclaration De Conformité Britannique Ukca
La présente déclaration de conformité et le marquage UKCA apposé sur la plaque signalétique attestent de la validité de machine dans le cadre de la li- vraison de produits Busch. Elle est publiée sous la seule responsabilité du fabricant. Si cette machine est intégrée à un ensemble de machines super-hiérarchisées, le fabricant des machines super-hiérarchisées (il peut également s’agir de la société... -
Page 29: Remarques
Remarques Instruction Manual R5 KB_KC 0020 D_FR_fr 29 | 32... - Page 30 30 | 32 Instruction Manual R5 KB_KC 0020 D_FR_fr...
- Page 31 Instruction Manual R5 KB_KC 0020 D_FR_fr 31 | 32...
- Page 32 Avec un réseau de plus de 60 entreprises réparties dans plus de 40 pays et des agences dans le monde entier, Busch assure une présence mondiale. Dans chaque pays, du personnel local parfaitement compétent fournit une assistance sur mesure, soutenue par un réseau mondial d‘expertise.
