Notice d'instructions
R5

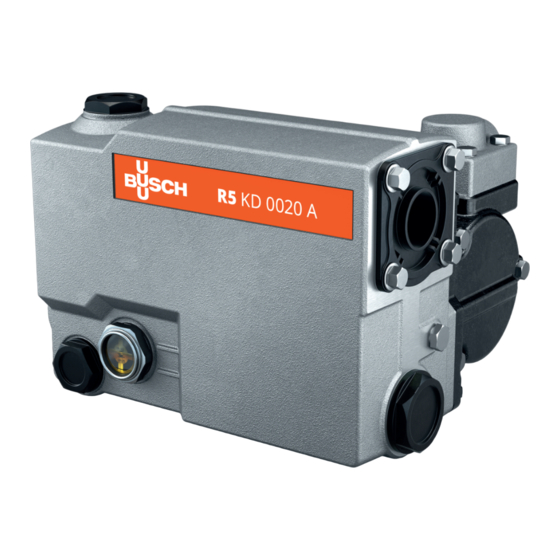

Pompes à vide à palettes lubrifiées
KD 0012 A, KD 0020 A
0870214060/-0003_fr / Traduction de la notice originale / Sous réserve de modification
06/12/2021

Publicité

Table des Matières
loading

Manuels Connexes pour BUSCH R5 KD 0012 A

Sommaire des Matières pour BUSCH R5 KD 0012 A

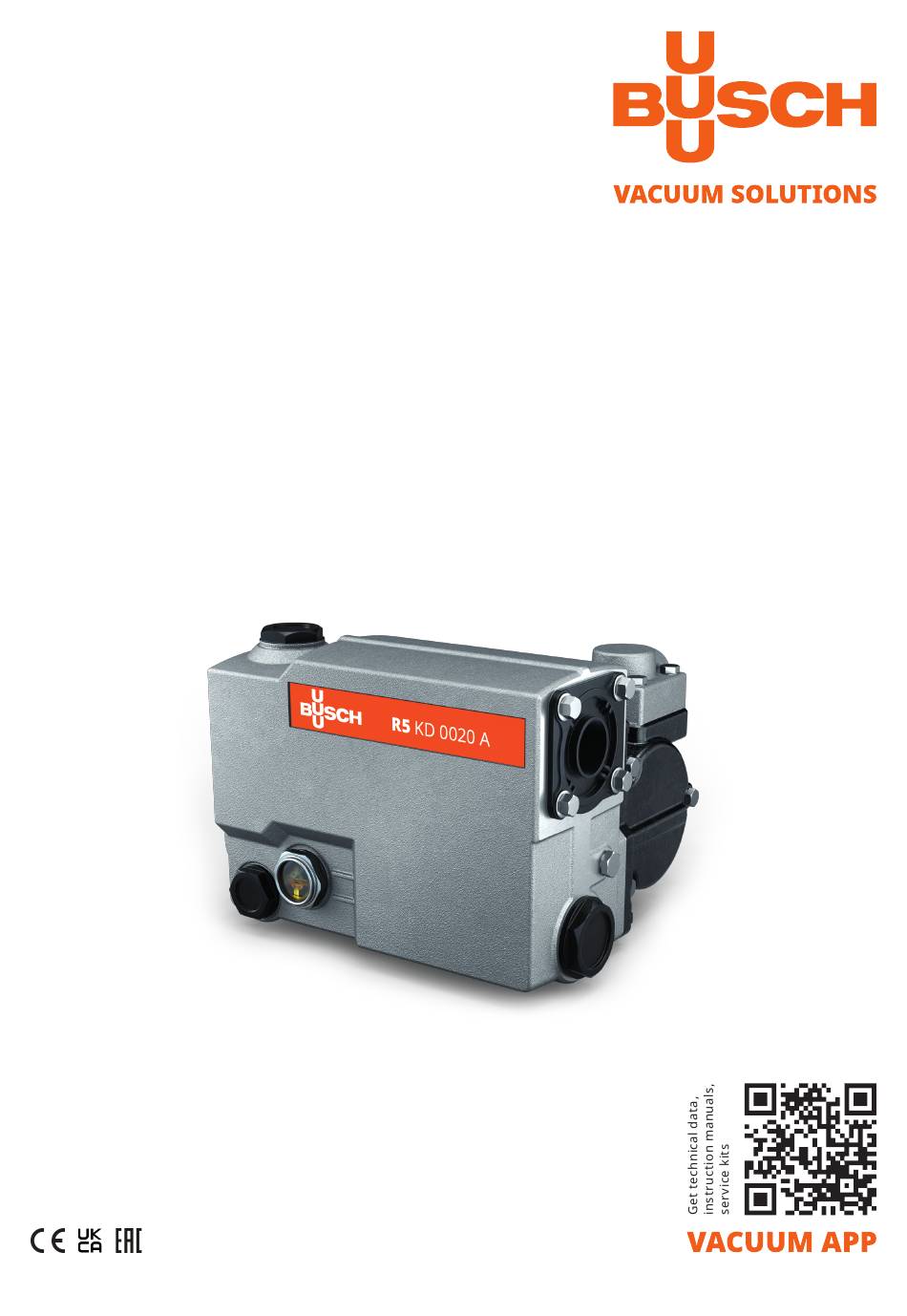

  • Page 1 Notice d'instructions Pompes à vide à palettes lubrifiées KD 0012 A, KD 0020 A 0870214060/-0003_fr / Traduction de la notice originale / Sous réserve de modification 06/12/2021...

  • Page 2: Table Des Matières

    Table des matières Table des matières 1 Sécurité.............................3 2 Description du produit......................4 2.1 Principe de fonctionnement....................5 2.2 Application........................5 2.3 Variantes.......................... 6 2.4 Unité de démarrage ......................6 2.5 Accessoires en option ....................... 6 2.5.1 Pieds en caoutchouc ....................6 2.5.2 Câbles de rallonge ....................

  • Page 3: Sécurité

    Sécurité | 1 Sécurité Avant de manipuler la machine, il est indispensable de lire et de comprendre ce manuel d’instruction. En cas de doutes, prenez contact avec votre représentant Busch. Lisez attentivement ce manuel avant utilisation, et conservez-le pour consultation ulté- rieure.

  • Page 4: Description Du Produit

    2 | Description du produit Description du produit ODP OSG Connexion d’aspiration Attache de transport Échappement des gaz Condensateur Bouchon de remplissage d’huile Support de fixation du condensateur Voyant de niveau d’huile Connecteur du condensateur Bouchon de vidange d’huile Plaque signalétique Alimentation électrique (MATE-N-LOK) Filtre d’échappement Flèche directionnelle...

  • Page 5: Principe De Fonctionnement

    La machine est conçue pour être placée dans un environnement potentiellement non ex- plosif. La machine est conçue pour une installation intérieure ; en cas d'installation extérieure, demandez à votre représentant Busch de prendre des précautions spécifiques. La machine est capable de maintenir la pression maximale, voir Données techniques [► 22].

  • Page 6: Variantes

    2 | Description du produit 2.3 Variantes Caractéristiques différenciant les variantes 'Position du : voyant de niveau d’huile (OSG), bouchon de remplissage d’huile (OFP) et bouchon de vidange d’huile (ODP). Variante 1 (pour KD 0012/0020 A) Variante 2 (pour KD 0020 A uniquement) Variante 3 (pour KD 0020 A uniquement) 2.4 Unité...

  • Page 7: Transport

    Transport | 3 Transport AVERTISSEMENT Charge en suspension. Risque de blessures graves ! • Ne pas marcher, rester immobile ni travailler sous des charges en suspension. Utilisez l’anneau de transport (TL) pour lever la machine ! Poids de la machine : Consultez les données techniques ou la plaque signalétique (NP) •...

  • Page 8: Conduites / Tuyaux De Raccordement

    Ces conditions d’installation sont recommandées par le fabricant Busch. Veuillez contacter Busch en cas de questions. 5.2 Conduites / tuyaux de raccordement • Retirer tous les capuchons de protection avant de procéder à l'installation.

  • Page 9: Connexion D'échappement

    Utilisation d'une huile appropriée. Risque de défaillance prématurée ! Perte d’efficacité ! • Utiliser uniquement un type d'huile qui a été précédemment approuvé et recomman- dé par Busch. Type et quantité d’huile : consulter les chapitres Données techniques [► 22] et Huile [► 22]. Couple maximal admissible : 12...

  • Page 10: Raccordement Électrique

    • Protéger le moteur contre les surcharges conformément à la norme EN 60204-1. • Busch recommande l'installation d'un disjoncteur courbe D. • S’assurer que le moteur de la machine ne sera pas perturbé par des interférences élec- triques ou électromagnétiques ;...
  • Page 11 Installation | 5 Caractéristiques du moteur Puissance nominale du moteur KD 0012 A: 0.37 kW KD 0020 A: 0,55 kW Taille du châssis et bride 71/B34 Classe de protection IP20 Classe d’isolation Type de tâche S3 60 % - = 100 cycles en série S3 50 % - cycles illimités en série (aucune ventilation moteur) S1 Indépendant de la charge - cycles illimités en série...

  • Page 12: Montage Du Condensateur

    5 | Installation 5.4.2 Montage du condensateur La machine nécessite un condensateur adapté (CAP) pour fonctionner, voir Variantes de moteur [► 11]. En fonction de la commande, le contenu de la livraison contient l’une des options de li- vraison suivantes. Option de livraison 1 : le condensateur (CAP) est livré desserré avec 2 colliers de ser- rage.

  • Page 13: Mise En Service

    6.1 Pompage des vapeurs condensables La vapeur d’eau contenue dans le flux de gaz est admise, mais limitée. Le pompage d’autres vapeurs doit être approuvé par Busch. Si des vapeurs condensables doivent être pompées : Avant utilisation : •...

  • Page 14: Maintenance

    Risque de blessures ! Risque de défaillance prématurée et perte d'efficacité ! • Respecter les intervalles de maintenance ou consulter votre représentant Busch. • Éteindre et verrouiller la machine afin d’éviter un démarrage accidentel. • Ventiler les conduites raccordées à la pression atmosphérique.

  • Page 15: Maintenance Schedule

    7.3 Changement d’huile AVIS Utilisation d'une huile appropriée. Risque de défaillance prématurée ! Perte d’efficacité ! • Utiliser uniquement un type d'huile qui a été précédemment approuvé et recomman- dé par Busch. Instruction Manual R5 KD 0012-0020 A_FR_fr 15 / 28...
  • Page 16 7 | Maintenance Couple maximal admissible : 12 Nm 1x joint torique, no. d’art.: 0486 000 505 Bac de vidange Type et quantité d’huile : consulter les chapitres Données techniques [► 22] et Huile [► 22]. Couple maximal admissible : 12 1x joint torique, no. d’art.: 0486 000 590 Vérifiez le niveau d’huile 16 / 28...

  • Page 17: Changement Du Filtre D'échappement

    Maintenance | 7 7.4 Changement du filtre d'échappement Couple maximal admissible : 4 Nm Instruction Manual R5 KD 0012-0020 A_FR_fr 17 / 28...

  • Page 18: Révision

    • Décontaminer le plus possible la machine et signaler l’état de contamination dans une « Déclaration de contamination ». Busch acceptera uniquement les machines qui auront une "Déclaration de Contamina- tion" dûment remplie et signée (formulaire téléchargeable sur le site www.buschva- cuum.com).

  • Page 19: Pièces De Rechange

    Risque de défaillance prématurée ! Perte d’efficacité ! • Il est recommandé d’utiliser exclusivement des pièces de rechange et des consom- mables d’origine Busch pour assurer le bon fonctionnement de la machine et pouvoir bénéficier de la garantie. Jeux de pièces détachées Description Référence...

  • Page 20: Résolution De Problèmes

    La machine ne démarre pas. Le moteur n’est pas alimenté • Vérifiez l’alimentation à la bonne tension. électrique. • Faites réparer la machine (contactez le service Busch). Le condensateur est défec- • Vérifiez le condensateur tueux. ainsi que le raccordement (moteur monophasé unique- du condensateur (CC).
  • Page 21 (contactez Busch). portante de vapeurs. Pour la résolution de problèmes qui ne seraient pas mentionnés dans le tableau de réso- lution de problèmes, contacter votre représentant Busch. Instruction Manual R5 KD 0012-0020 A_FR_fr 21 / 28...

  • Page 22: Données Techniques

    * Des certificats sont disponibles sur demande ou par téléchargement sur www.buschvacuum.com. En cas de température ambiante défavorable, d'autres viscosités d'huile peuvent être utilisées. Veuillez consulter votre représentant Busch pour plus de détails. 22 / 28 Instruction Manual R5 KD 0012-0020 A_FR_fr...

  • Page 23: Déclaration Ue De Conformité

    Cette Déclaration de conformité ainsi que la marque CE apposée sur la plaque signalétique attestent de la validité de la machine dans le cadre de la livraison de produits Busch. La présente Déclaration de Conformité est émise sous la seule responsabilité du fabricant.

  • Page 24: Déclaration De Conformité Britannique Ukca

    Cette Déclaration de conformité ainsi que la marque UKCA apposée sur la plaque signalétique attestent de la vali- dité de la machine dans le cadre de la livraison de produits Busch. La présente Déclaration de Conformité est émise sous la seule responsabilité du fabricant.
  • Page 25 Notes...
  • Page 26 Notes...
  • Page 27 Notes...
  • Page 28 Busch Vacuum Solutions We shape vacuum for you. Argentina Denmark Malaysia South Africa info@busch.com.ar info@busch.dk busch@busch.com.my info@busch.co.za Australia Finland Mexico Spain sales@busch.com.au info@busch.fi info@busch.com.mx contacto@buschiberica.es Austria France Netherlands Sweden busch@busch.at busch@busch.fr info@busch.nl info@busch.se Bangladesh Germany New Zealand Switzerland sales@busch.com.bd info@busch.de sales@busch.co.nz...
