Technické údaje

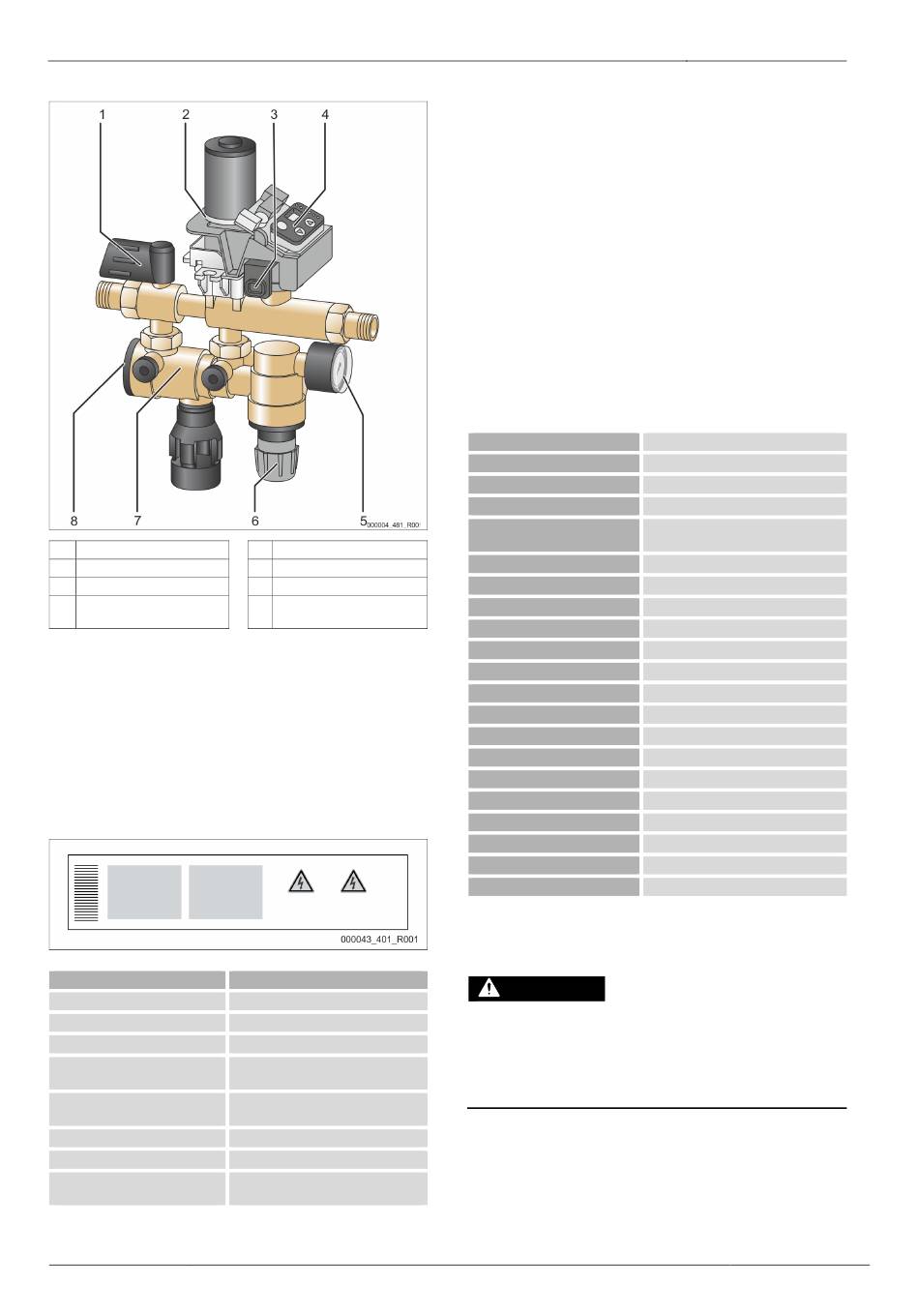

4.2 Přehled
1 Uzavření
2 kulový kohout s pohonem
3 Tlakový senzor
4 řízení/ovládací panel
Přístroj se skládá z uzavírací armatury, systémového odpojovače, lapače nečistot,
tlakového senzoru, kulového kohoutu s pohonem, redukčního ventilu s
kontrolním manometrem a řízení. Rozsah nastavení redukčního ventilu je mezi
0,5 a 5 bar.
Pouzdro je z kujné mosazi. Vnitřní součásti a odtokový trychtýř jsou z kvalitního
plastu a elastomeru (EPDM).
4.3 Identifikace
4.3.1 typový štítek
Z typového štítku se dočtete údaje k výrobci, rok výroby, výrobní číslo a také
technické údaje.
Údaj na typovém štítku
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature
TS
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
80 — Česky
All manuals and user guides at all-guides.com
5 Manometr
6 Redukční ventil
7 Systémový odpojovač
8 Uzávěra systémového
odpojovače
Význam
Označení zařízení
Sériové číslo
Minimální/maximální přípustný tlak
Maximální přípustná teplota ve výstupní
větvi systému
Min. / max. provozní teplota (TS)
Rok výroby
Max. systémový tlak
Minimální provozní tlak nastavený na
místě
Fillcontrol Plus Compact — 03.05.2022 - Rev. D
4.4 Rozsah dodávky
Rozsah dodávky je popsán v dodacím listu a obsah je zobrazen na obalu.
základní vybavení k napájecí armatuře:
• přístroj
• návod k obsluze
• napájecí zdroj
• připojovací šroubení
• manometr
4.5 Volitelné zvláštní vybavení
Pro přístroj je k dispozici následující doplňkové vybavení:
• Kontaktní vodoměr „FQIRA+".
• Změkčení pomocí Reflex "Fillsoft".
• Tlakový senzor Reflex „FE"

Upozornění!
V rámci dodatečného vybavení jsou dodávány samostatné návody k
obsluze.
5 Technické údaje
Přípustná teplota okolí
Třída krytí
Hladina zvuku
Elektrický výkon
Elektrická přípojka
Pojistka
Hmotnost
Výška
Šířka
Hloubka
Připojení na vstupu
Připojení odvodu
napájecí výkon
Max. přívodní tlak
min. přívodní tlak
Max. dopravní tlak
Přípustný provozní přetlak
Přípustná provozní teplota
průtokové médium
min. provozní tlak p
0
výstupní tlak (redukční ventil)
Výstup bez potenciálu (přepínací kontakt) pro souhrnné chybové hlášení, max.
zatížitelnost kontaktů 230 V, 2 A
6 Montáž
NEBEZPEČÍ
Životu nebezpečná poranění způsobená zasažením elektrickým proudem.
Při kontaktu s díly vedoucími proud dochází k životu nebezpečným
poraněním.
• Ujistěte se, že zařízení, ve kterém je přístroj namontován, je bez napětí.
• Ujistěte se, že zařízení nemůže být opět zapnuto jinými osobami.
• Ujistěte se, že montážní práce na elektrickém připojení přístroje
provádí jen kvalifikovaní elektrikáři a dle elektrotechnických pravidel.
> 0 – 45 °C
IP 54
55 dB
350 W
230 V / 50 Hz (2m připojovací kabel s
napájecím zdrojem a konektorem)
4 A
3,0 kg
304 mm
240 mm
91 mm
RP ½"
RP ½"
≤ 500 l/h
10 bar
P + 1,3 bar
0
≤ 1,5 bar
10 bar
70 °C
Pitná voda
1 - 4,5 bar (1,5 bar přednastaveno)
0,5 - 5 bar (3,0 bar přednastaveno)
