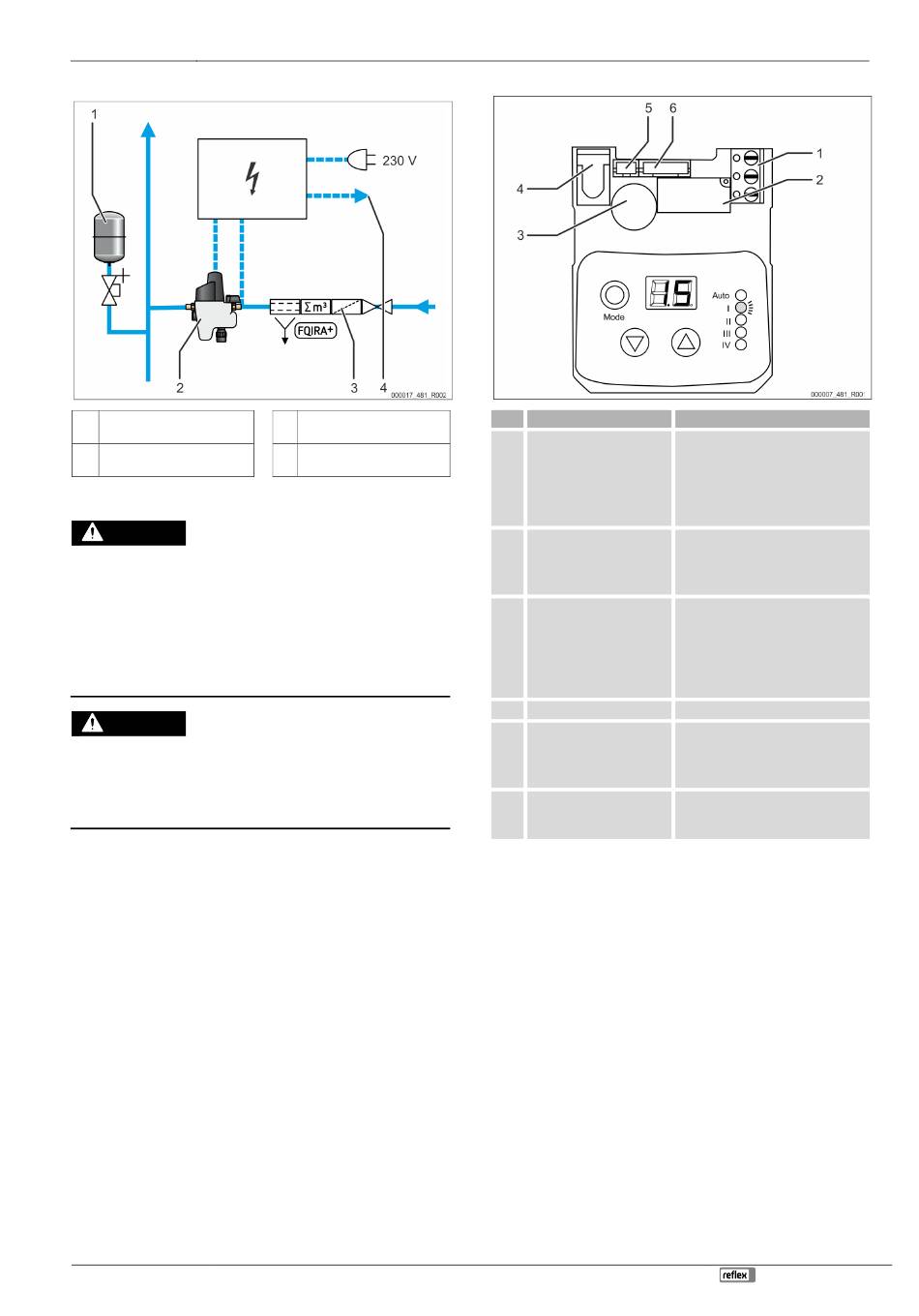

6.4
Schéma de connexion
1
Vase d'expansion de pression
à membrane
2
Robinet de réalimentation
Fillcontrol
6.5
Raccordement électrique
DANGER
Danger de blessures mortelles par choc électrique.
Il existe un risque de blessures mortelles en cas de contact avec des
composants conducteurs de courant.
S'assurer que l'installation dans laquelle l'appareil est monté est hors
tension.
S'assurer que l'installation ne peut pas être remise en marche par
d'autres personnes.
Les travaux de montage sur le raccordement électrique de l'appareil
sont strictement réservés à un électricien qualifié et doivent être
réalisés conformément aux règles électrotechniques.
DANGER
Danger de blessures mortelles par choc électrique
Même après avoir débranché la fiche de secteur, certains composants de la
carte de l'appareil peuvent rester sous tension 230 V.
Avant de retirer les couvercles, débranchez complètement la
commande de l'appareil de l'alimentation électrique.
S'assurer que la carte est hors tension.
La tension d'alimentation est préparée en usine :
Alimentation électrique pour prise secteur.
Connecteur pour fiche à clipser.
Le câblage électrique doit être réalisé par un spécialiste conformément aux
consignes nationales et locales en vigueur.
Une prise électrique avec une tension d'alimentation 230 volts doit être installée
sur site en vue du raccordement.
All manuals and user guides at all-guides.com
3
Compteur d'eau à impulsions
4
Défaut collectif
Fillcontrol Plus Compact — 03.05.2022 - Rev. D
6.5.1
Schéma des bornes
Désignation
1
Contact de défaut sans
potentiel pour la
transmission à un système
de domotique central /
Bornier à 3 pôles
2
Capteur de pression -
Connecteur PH à 3 pôles
3
Moteur,
Minirupteur,
Pile - Connecteur PH à
6 pôles
4
Générateur de signaux
5
Capteur de pression -
Connecteur PH à 3 pôles
6
Borne de la fiche du robinet
à boisseau sphérique
motorisé intégré
7
Première mise en service
Remarque !
Confirmez le montage et la mise en service dans les règles de l'art sur le
certificat de montage et de mise en service. Cette condition doit être
remplie afin de pouvoir recourir à la garantie.
Confiez la première mise en service ainsi que la maintenance
annuelle au service après-vente du fabricant Reflex.
7.1
Conditions préalables pour la mise en service
Le montage de l'appareil est terminé.
Les raccords à l'installation et au réseau d'eau potable sont établis
Tous les sectionnements vers l'installation et vers le réseau d'eau potable
sont établis.
Le raccordement électrique est réalisé conformément aux prescriptions
nationales et locales en vigueur.
Les conduites de l'appareil sont rincées et exemptes de salissures et de
résidus de soudage.
Le raccordement de la trémie d'évacuation au système d'eaux usées est
établi conformément à la norme DIN EN 12056 en vigueur.
Le manomètre est installé sur le réducteur de pression.
Première mise en service
Occupation (de gauche à droite)
Connexion amovible (entre 1 et 2
en fonctionnement normal, entre
2 et 3 en cas d'erreur)
Source
Commutateur de fonction de
l'interrupteur 1+2
Alimentation du capteur de
pression
Masse du capteur de pression
Signal du capteur de pression
Pôle + de la pile
Masse de la pile
Masse du moteur
Alimentation du moteur
Minirupteur
Minirupteur
Alimentation du capteur de
pression
Masse du capteur de pression
Signal du capteur de pression
Français — 23
