Описание устройства
Остаточные риски
3.6
Это устройство изготовлено в соответствии с актуальным уровнем
технического развития. Несмотря на это, полностью исключить остаточные
риски невозможно.
ВНИМАНИЕ
Опасность ожогов о горячие поверхности
Горячие поверхности отопительных систем могут стать причиной
получения ожогов кожи.
Пользоваться защитными перчатками.
•
Разместить вблизи устройства соответствующие
•
предупреждения.
ВНИМАНИЕ
Опасность травмирования выходящей под давлением
жидкостью
Нарушение правил монтажа, демонтажа и работ по
техобслуживанию может привести к получению ожогов и
травмированию на присоединениях вследствие внезапного
выброса горячей воды или горячего пара под давлением.
Монтаж, демонтаж и работы по техобслуживанию должны
•
производиться с соблюдением всех предписаний.
Перед началом работ по монтажу, демонтажу и
•
техническому обслуживанию на присоединениях
необходимо убедиться в том, что система находится в
безнапорном состоянии.
Описание устройства
4
Описание
4.1
Устройство обеспечивает контролируемое и предписанное
стандартом DIN EN 1717 безопасное заполнение с последующей
подпиткой систем отопления и охлаждения свежей водой из сети
питьевого водоснабжения. Встроенный системный разделитель «BA»
(согл. DIN EN 12729) не допускает обратного перетекания контурной
воды из системы отопления или охлаждения в сеть питьевого
водоснабжения. Устройство допущено для монтажа между сетью
питьевого водоснабжения и системой отопления или охлаждения
согласно DIN EN 12828.

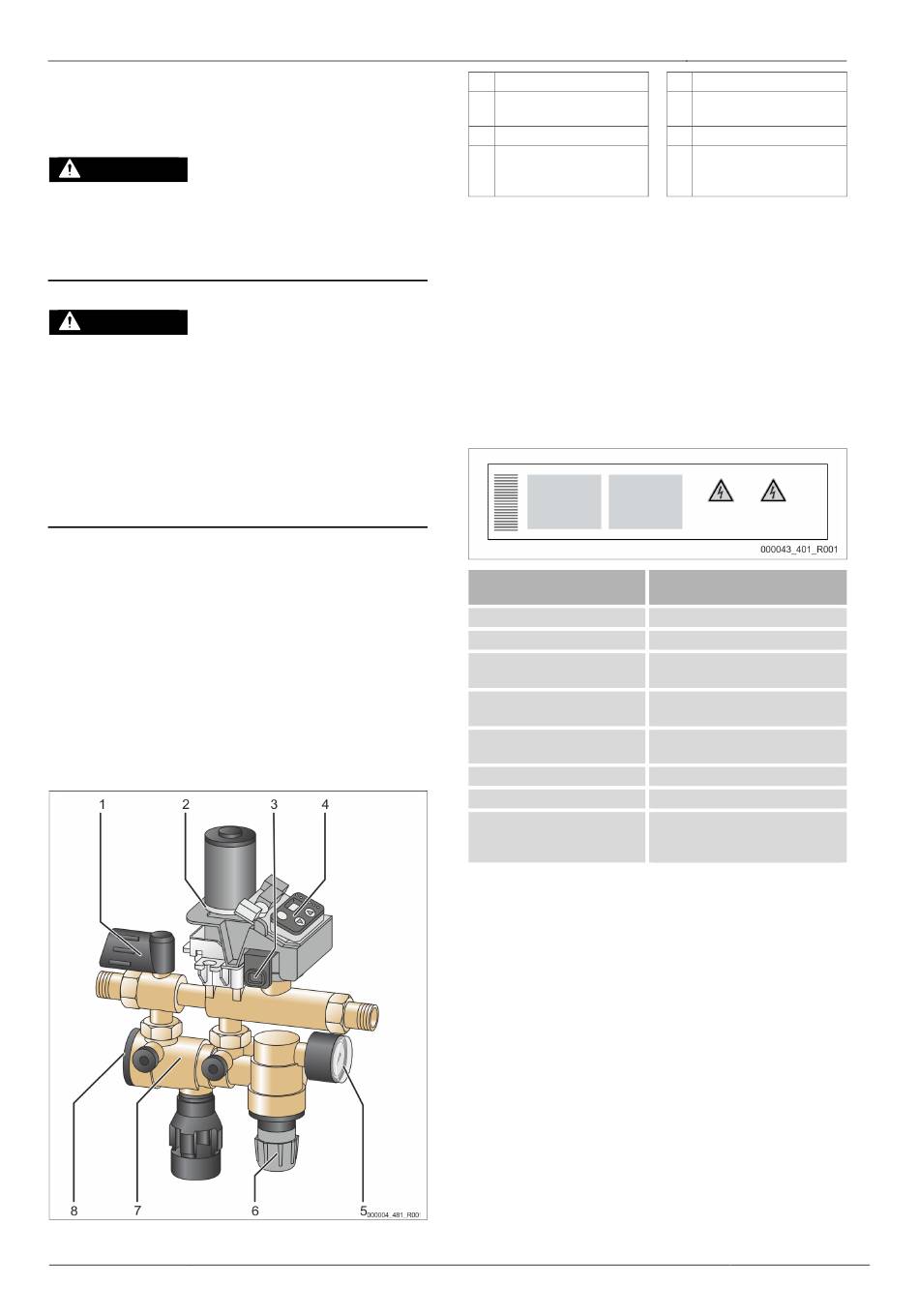

Обзор
4.2
136 — Русский
All manuals and user guides at all-guides.com
1
2
3
4
Устройство состоит из запорной арматуры, системного разделителя,
грязеуловителя, датчика давления, моторизованного шарового
крана, редуктора давления с контрольным манометром и системы
управления. Диапазон настройки редуктора давления составляет от
0,5 до 5 бар.
Корпус выполнен из прессованной латуни. Внутренние части и
сливная воронка изготовлены из высококачественного пластика и
эластомера (EPDM).
4.3
4.3.1
На заводской табличке указаны сведения о производителе, дате
выпуска, заводском номере, а также технические характеристики.
Запись на заводской
табличке
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature
TS
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
4.4
Комплект поставки описывается в накладной, содержание
указывается на упаковке.
Базовое оборудование к арматуре подпитки:
•
•
•
•
•
4.5
К устройству предлагается нижеуказанное опциональное
оснащение.
•
•
•
Fillcontrol Plus Compact — 03.05.2022 - Rev. D
Запорная арматура
Моторизованный
шаровой кран
Датчик давления
Система
управления/панель
управления
Идентификация
Заводская табличка
Значение
Обозначение устройства
Серийный номер
Минимальное / максимальное
допустимое давление
Максимальная допустимая
температура системы на входе
Мин. / макс. рабочая температура
(TS)
Год производства
Макс. системное давление
Мин. рабочее давление,
настроенное на месте
эксплуатации
Комплект поставки
Устройство
Руководство по эксплуатации
Блок питания
Резьбовое соединение
Манометр
Опциональное оснащение
Контактный водомер «FQIRA+».
Умягчение при помощи Reflex Fillsoft.
Датчик давления Reflex FE
Указание!
К опциональному оснащению прилагаются дополнительные
руководства по эксплуатации.
Манометр
5
Редуктор давления
6
Системный разделитель
7
Заглушка системного
8
разделителя
