4 Descrição do aparelho
4.1 Descrição
O aparelho permite um enchimento e reposição controlados e em condições de
segurança, de acordo com as exigências da norma DIN EN 1717, de sistemas de
água de aquecimento e de arrefecimento com água da rede de água potável. O
separador do sistema integrado "BA" (em conformidade com a norma
DIN EN 12729) impede o refluxo da água dos sistemas de água de aquecimento e
de arrefecimento para a rede de água potável. O aparelho está aprovado para a
ligação entre a rede de água potável e os sistemas de água de aquecimento e de
arrefecimento, de acordo com a norma DIN EN 12828.

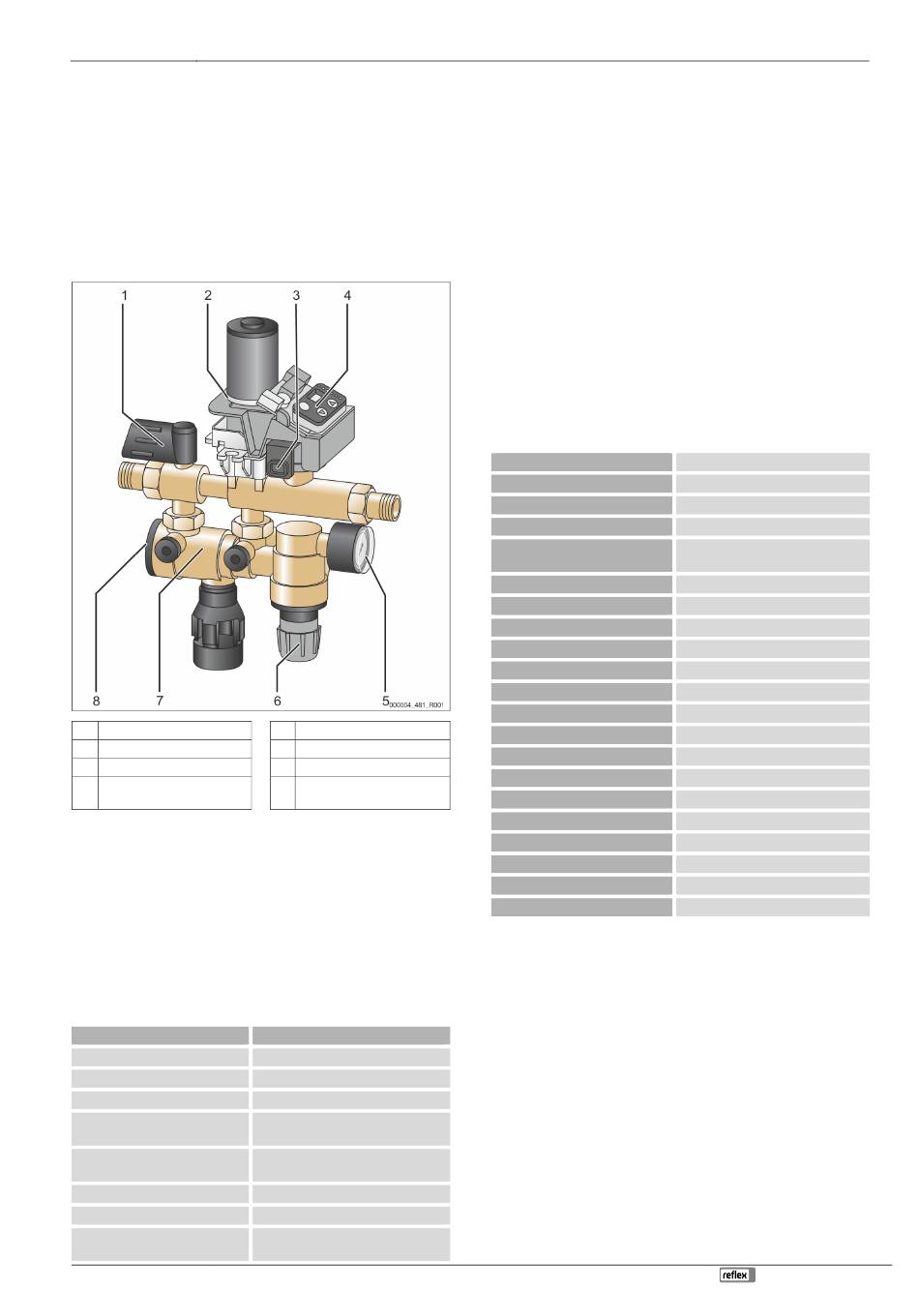

4.2 Visão geral
1 Dispositivo de corte
2 Válvula esférica motorizada
3 Sensor de pressão
4 Controlador/painel de
comando
O aparelho é composto por uma válvula de corte, um separador do sistema, um
filtro de impurezas, um sensor de pressão, uma válvula esférica motorizada, um
redutor de pressão com manómetro de controlo e um controlador. O intervalo de
ajuste do redutor de pressão situa-se entre 0,5 e 5 bar.
O invólucro é constituído por latão forjado. Os componentes internos e o funil de
descarga são constituídos por plástico de elevada qualidade e elastómero
(EPDM).
4.3 Identificação
4.3.1 Placa de características
A placa de características contém os dados relativos ao fabricante, ano de
construção, número de fabrico, assim como os dados técnicos.
Inscrição na placa de características
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature
TS
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
All manuals and user guides at all-guides.com
5 Manómetro
6 Redutor de pressão
7 Separador do sistema
8 Tampa do separador do
sistema
Significado
Designação do aparelho
Número de série
Pressão mínima/máxima admissível
Temperatura de ida máxima admissível
do sistema
Temperatura de serviço mín. / máx. (TS)
Ano de fabrico
Pressão máx. do sistema
Pressão de serviço mínima ajustada em
obra
Fillcontrol Plus Compact — 03.05.2022 - Rev. D
4.4 Itens incluídos no fornecimento
Os itens incluídos no fornecimento constam da guia de remessa, e o conteúdo é
indicado na embalagem.
Equipamento básico do acessório de reposição:
• Aparelho
• Manual de instruções
• Fonte de alimentação
• União roscada de ligação
• Manómetro
4.5 Equipamento opcional
Está disponível o seguinte equipamento opcional para o aparelho:
• Contador de água por contacto "FQIRA+".
• Sistema de descalcificação com Reflex "Fillsoft".
• Sensor de pressão Reflex "FE"

Nota!
O equipamento opcional é fornecido com manual de instruções próprio.
5 Dados técnicos
Temperatura ambiente admissível
Tipo de proteção
Nível sonoro
Potência elétrica
Ligação elétrica
Proteção por fusível
Peso
Altura
Largura
Profundidade
Ligação de entrada
Ligação de saída
Capacidade de reposição
Pressão de alimentação máx.
Pressão de alimentação mín.
Pressão de descarga máx.
Sobrepressão de serviço admissível
Temperatura de serviço admissível
Fluido circulante
Pressão de serviço mín. admissível p
0
Pressão de saída (redutor de pressão) 0,5 - 5 bar (pré-ajuste: 3,0 bar)
Saída sem potencial (contacto bidirecional) para falha coletiva, carga máx. sobre
o contacto 230 V, 2 A
Descrição do aparelho
> 0 – 45 °C
IP 54
55 dB
350 W
230 V / 50 Hz (cabo de ligação de 2 m
com fonte de alimentação e ficha)
4 A
3,0 kg
304 mm
240 mm
91 mm
RP ½"
RP ½"
≤ 500 l/h
10 bar
P + 1,3 bar
0
≤ 1,5 bar
10 bar
70 °C
Água potável
1 - 4,5 bar (pré-ajuste: 1,5 bar)
Português — 39
