Tekniske data

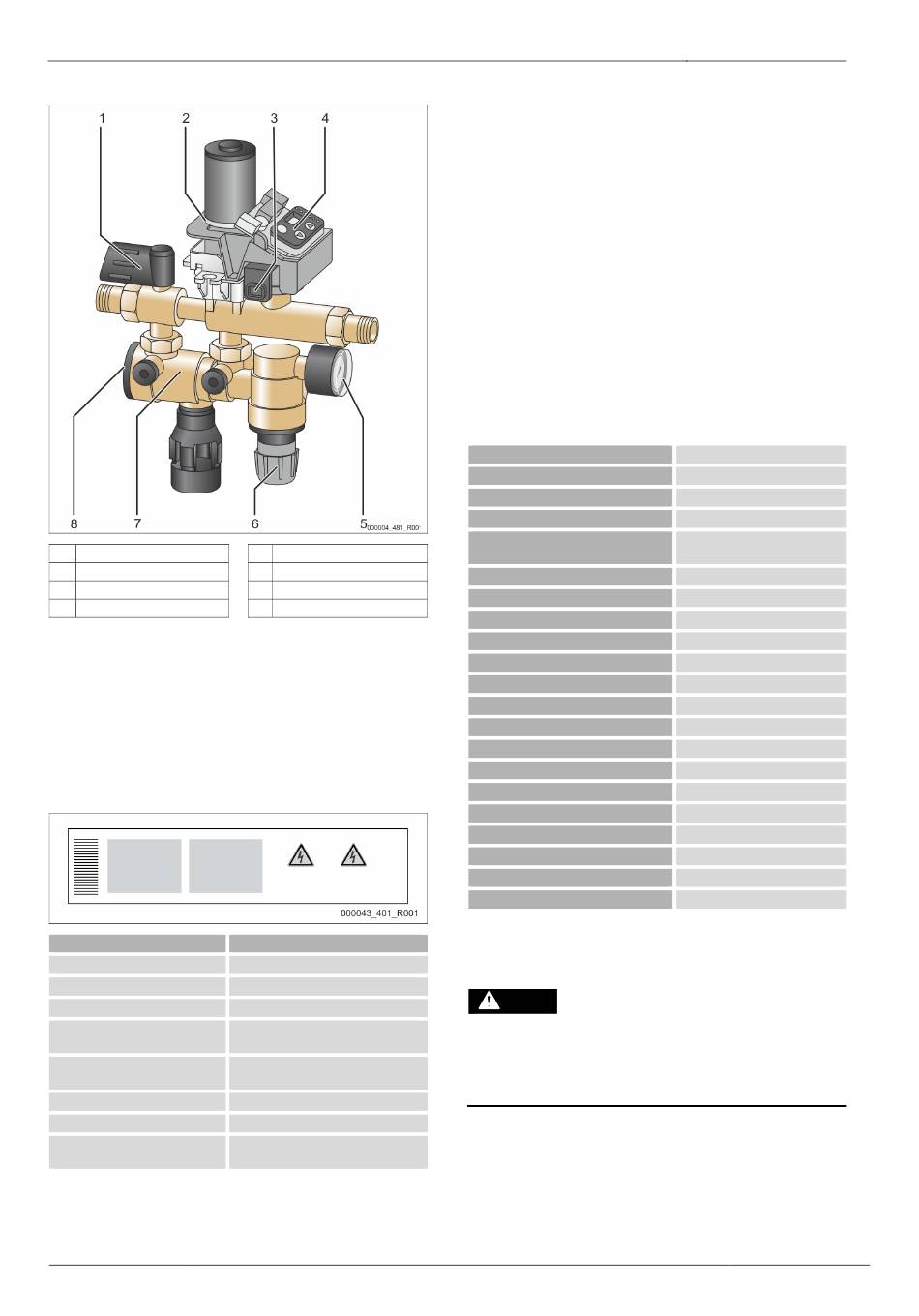

4.2 Oversiktsvisning
1 Sperring
2 Motorkulekran
3 Trykksensor
4 Styring/betjeningsfelt
Apparatet består av en avsperringsarmatur, en systemskille, en smussfanger, en
trykksensor, en motorkuleventil, en trykkreduksjon med kontrollmanometer og
en styring. Innstillingsområdet til trykkreduksjonen ligger mellom 0,5 og 5 bar.
Kapslingen består av pressmessing. De innvendige delene og avløpstrakten
består av kvalitetsplast og elastomer (EPDM).
4.3 Identifikasjon
4.3.1 Typeskilt
På typeskiltet finner du opplysninger om produsent, byggeår,
produksjonsnummer samt de tekniske dataene.
Påføring på typeskiltet
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature
TS
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
112 — Norsk
All manuals and user guides at all-guides.com
5 Manometer
6 Trykkreduksjon
7 Systemskiller
8 Lukking av systemskiller
Betydning
Enhetsbetegnelse
Serienummer
Minimum / maksimum tillatt trykk
Maksium tillatt tilførselstemperatur i
systemet
Min. / maks. driftstemperatur (TS)
Byggeår
Maks. systemtrykk
Min. driftstrykk stilles inn på
anleggssiden
Fillcontrol Plus Compact — 03.05.2022 - Rev. D
4.4 Leveringsomfang
Leveringsomfanget er beskrevet på pakkseddelen, og innholdet vises på pakken.
Grunnutrustning for ettermatearmatur:
• Apparatet
• Bruksanvisning
• Nettdel
• Tilkoblingskobling
• Manometer
4.5 Valgfritt tilleggsutstyr
Følgende tilleggsutstyr kan fås til enheten:
• Kontaktvannteller "FQIRA+".
• Avherding med Reflex "Fillsoft".
• Trykksensor Reflex "FE"

Merk!
Det leveres ut separate bruksanvisninger sammen med tilleggsutstyret.
5 Tekniske data
Tillatt omgivelsestemperatur
Kapslingsgrad
Lydtrykknivå
Elektrisk effekt
Elektrisk tilkobling
Sikring
vekt
høyde
bredde
dybde
tilkobling innløp
tilkobling utløp
Ettermatingseffekt
maks. innløpstrykk
Min. tilløpstrykk
Maks. pumpetrykk
Tillatt driftsovertrykk
Tillatt driftstemperatur
Gjennomstrømningsmedium
Till. min. driftstrykk P
0
Utgangstrykk (trykkreduksjon)
Potensialfri utgang (veksler) for samlet feilmelding, maks. kontaktbelastning
230 V, 2 A
6 Montasje
FARE
Livsfarlige skader på grunn av strømstøt.
Berøring av strømførende komponenter fører til livsfarlige skader.
• Sørg for at anlegget som apparatet monteres i er koblet spenningsfritt.
• Sørg for at anlegget ikke kan slås på igjen av andre personer.
• Sørg for at kun elektrikere utfører montasjearbeid på den elektriske
tilkoblingen til enheten og at det gjøres iht. elektrotekniske regler.
> 0 – 45 °C
IP 54
55 dB
350 W
230 V/ 50 Hz (2 m tilkoblingskabel
med nettdel og støpsel)
4 A
3,0 kg
304 mm
240 mm
91 mm
RP ½"
RP ½"
≤ 500 l/t
10 bar
P + 1,3 bar
0
≤ 1,5 bar
10 bar
70 °C
Drikkevann
1–4,5 bar (1,5 bar forinnstilt)
0,5–5 bar (3,0 bar forinnstilt)
