Beüzemelés
VESZÉLY
Életveszélyes sérülés áramütés miatt
A készülék alaplapjának részein még 230 V-os feszültség állhat fenn akkor is,
ha a dugó ki van húzva a dugaljból.
Mielőtt levennénk a burkolatokat a készülékről, teljesen válasszuk le a
feszültségellátásról.
Ellenőrizzük, hogy az alaplap feszültségmentes-e.
A készülék áramellátása gyárilag az alábbi részekből áll:
tápegység a dugaszoló aljzathoz.
hüvelyes kábelszerelvény csatlakozója.
A villamos kábelezést csak az érvényes nemzeti és helyi előírások alapján
szakember végezheti.
A helyszínen a csatlakozáshoz 230 Voltos feszültségellátást biztosító dugaszoló
aljzatnak rendelkezésre kell állnia.
6.5.1

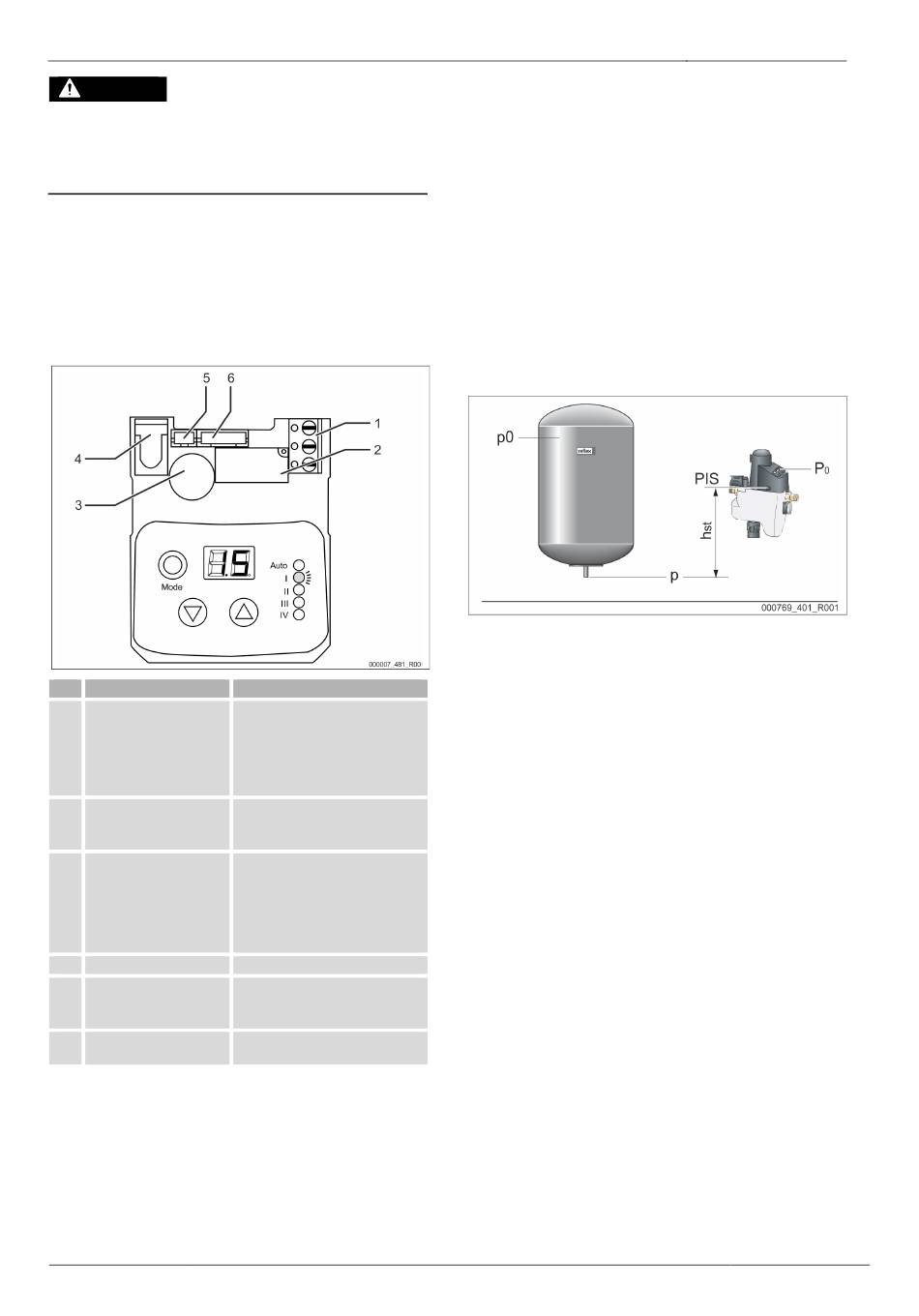

Kapcsolási terv
Sz.
Megnevezés
1
Potenciálmentes hibajelző
érintkező az
épületfelügyeleti
berendezéshez való
továbbításához/
3 pólusú kapocs
2
Nyomásérzékelő PH
Connector 3 pólusú
3
Motor,
mikrokapcsoló,
akkumulátor PH Connector 6
pólusú
4
Jeladó
5
Nyomásérzékelő PH
Connector 3 pólusú
6
Az integrált motoros
golyóscsap dugós kapcsai
7
Beüzemelés
Tudnivaló!
Igazoljuk a szakszerű szerelést és üzembe helyezést a szerelési és
üzembehelyezési igazolással. Ez a jótállási igények feltétele.
A beüzemeléssel és az éves karbantartással a Reflex
ügyfélszolgálatát bízza meg.
58 — Magyar
All manuals and user guides at all-guides.com
Kiosztás (balról jobbra)
kapcsolóhíd (normál üzemben
híd 1+2 között, hiba esetén 2+3
között)
gyökér
átkapcsoló az 1+2 kapcsolók
működésének felváltására
nyomásérzékelő ellátás
nyomásérzékelő méretei
nyomásérzékelő jelzés
+Pol akkumulátor
akkumulátor test
motor test
motor ellátása
mikrokapcsoló
mikrokapcsoló
nyomásérzékelő ellátás
nyomásérzékelő méretei
nyomásérzékelő jelzés
Fillcontrol Plus Compact — 03.05.2022 - Rev. D
7.1
A beüzemelés feltételei
A készülék összeszerelése befejeződött.
A berendezésrendszerhez és az ivóvízhálózathoz vezető csatlakozásokat
létrehoztuk.
A berendezésrendszerhez és az ivóvízhálózathoz vezető minden lezárást
létrehoztuk.
Az elektromos csatlakoztatás az érvényes nemzeti és helyi előírások szerint
történt.
A készülékhez vezető csővezetékek át vannak öblítve és mentesek a
visszamaradt szennyeződéstől és hegesztési maradványoktól.
A lefolyótölcsér csatlakoztatása a szennyvízrendszerhez az érvényes DIN EN
12056 szabvány alapján lett létrehozva.
A mellékelt nyomásmérő a nyomáscsökkentőre van szerelve.
7.2
A vezérléshez szükséges P
meghatározása
A „P
" min. üzemi nyomásra van szükség a membrános tágulási tartályos
0
berendezésrendszerhez.
Számítsuk ki a készülék „P
" min. üzemi nyomását:
0
A készülék egy szintben (h
= 0) van beszerelve a membrános tágulási
st
tartállyal:
P
= p0
0
A készülék mélyebben van beszerelve, mint a membrános tágulási tartály:
P
= p0 + h
/ 10
0
st
A készülék magasabban van beszerelve, mint a membrános tágulási
tartály:
P
= p0 - h
/ 10
0
st
P
Min. üzemi nyomás bar-ban
0
p0
membrános tágulási tartály előnyomása bar-ban
h
Statikus magasság m-ben
st
Tudnivaló!
A friss víz berendezésrendszerbe való utántöltésének töltési nyomása
az alábbi módon számítható ki:
Töltési nyomás ≥ P
+ 0,3 bar
0
Tudnivaló!
Tervezésnél vegyük figyelembe, hogy a készülék munkatartománya a
nyomástartás munkatartományában a „PA" kezdőnyomás és „PE"
végnyomás között legyen.
kötelező legkisebb üzemi nyomás
0
