7.2 Determinarea presiunii minime de funcţionare P
unitatea de comandă
Presiunea minimă de funcţionare „P " este necesară pentru sisteme de instalaţii
0
dotate cu un vas de expansiune sub presiune, cu membrană.

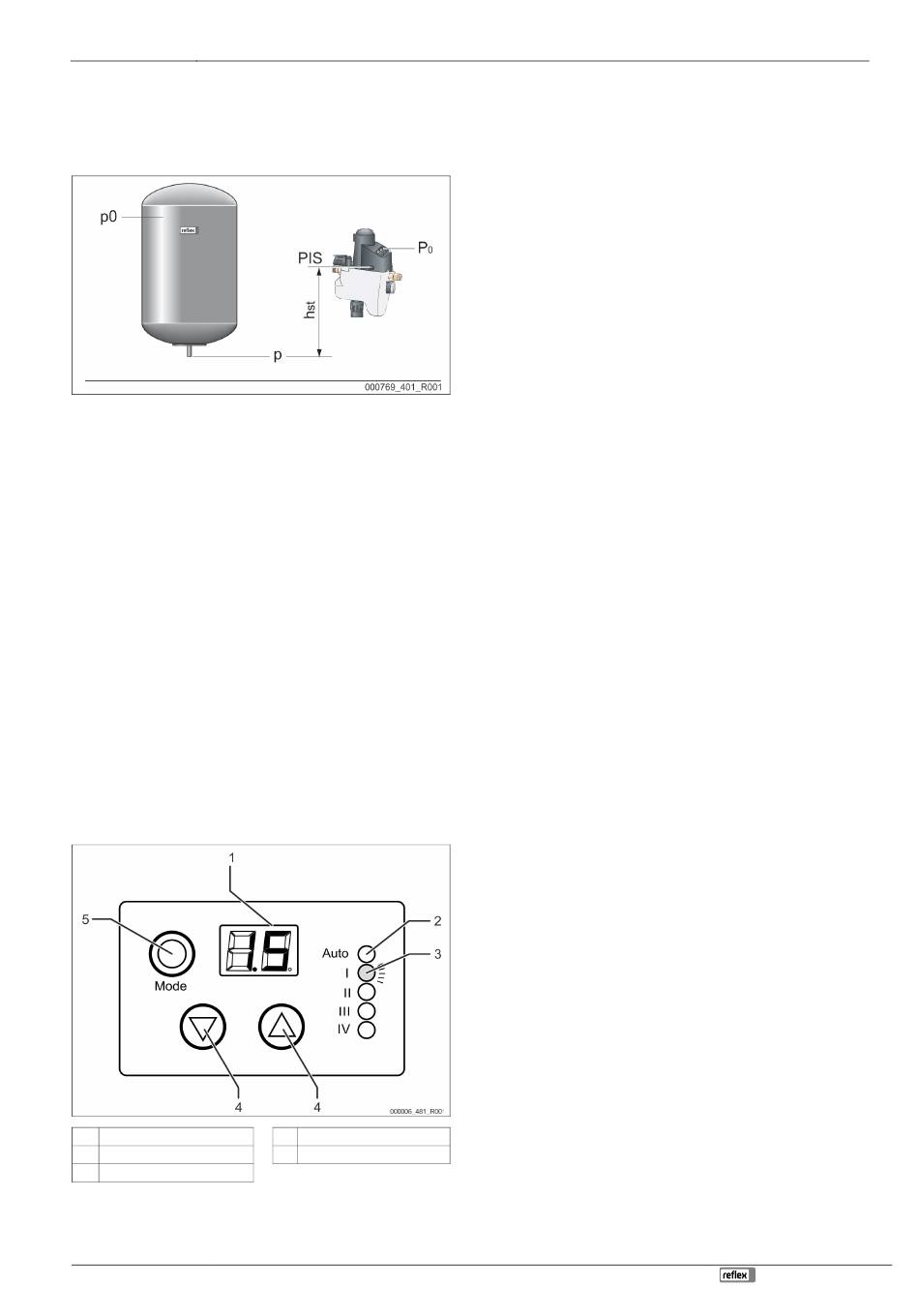

Determinaţi presiunea minimă de lucru „P
• Echipamentul este instalat la acelaşi nivel (h
sub presiune, cu membrană:
P = p0
0
• Echipamentul este instalat mai jos decât vasul de expansiune sub presiune,
cu membrană:
P = p0 + h / 10
0 st
• Echipamentul este instalat mai sus decât vasul de expansiune sub
presiune, cu membrană:
P = p0 - h / 10
0 st
P presiunea minimă de funcţionare în bari
0
p0 presiune preliminară în vasul de expansiune sub presiune, cu membrană în
bari
h înălţime statică în m
st

Indicaţie!
Presiunea de umplere pentru realimentarea cu apă proaspătă a
sistemului instalaţiei se calculează după cum urmează:
presiune de umplere ≥ P + 0,3 bari
0

Indicaţie!
La proiectare trebuie să aveţi în vedere ca limitele de funcţionare ale
echipamentului să se situeze în limitele menţinerii presiunii între
presiunea iniţială „PA" şi presiunea finală „PE".
7.2.1 Introducerea presiunii minime de funcţionare în unitatea de comandă
Introduceţi valoarea pentru presiunea minimă de lucru „P0" în unitatea de
comandă.
1 Display
2 LED „Auto"
3 LED-uri de stare (I-IV)
1. Demontaţi carcasa neagră din plastic a echipamentului.
– Apăsaţi elementele de blocare de pe ambele laturi ale carcasei din
plastic şi scoateţi carcasa prin partea de sus.
2. Introduceţi conectorul în mufa jack.
All manuals and user guides at all-guides.com
pentru
0
" pentru echipament:
0
= 0) cu vasul de expansiune
st
4 Taste de comutare
5 Tasta Mode
Fillcontrol Plus Compact — 03.05.2022 - Rev. D
3. Montaţi carcasa din plastic.
– Elementele de blocare de pe ambele laturi ale carcasei din plastic
trebuie să se fixeze bine în poziţie.
4. Conectaţi alimentatorul.
– După cca 4 secunde, pe display se afişează presiunea din sistem.
– Indicatorul cu LED „Auto" (2) se aprinde intermitent verde ca semnal
vizual.
5. Apăsaţi tasta Mode (5) timp de 4 secunde.
– LED-ul „I" (3) clipeşte la un interval de 0,5 secunde ca semnal vizual.
– Pe display se afişează valoarea presetată din fabrică pentru presiunea
minimă de lucru „P ".
0
6. Apăsaţi pe tastele de comutare (4) pentru a seta presiunea minimă de
funcţionare necesară „P ".
0
7. După aceea apăsaţi încă o dată tasta Mode (5) pentru a confirma
introducerea presiunii minime de funcţionare „P
Introducerea presiunii minime de funcţionare „P
 Indicaţie!
Dacă este necesar, prin apăsarea tastei „Mode" (5) se poate activa
funcţia automată de reumplere, pentru 3 secunde.
• În cazul unei activări, LED-ul „Auto" luminează continuu în
culoarea verde.
7.2.2 Reglarea reductorului de presiune
Reductorul de presiune al echipamentului este reglat din fabrică la valoarea de
3,0 bari.
Presiunea de reglare a echipamentului trebuie reglată cu reductorul de presiune.
– presiunea de reglare minimă: presiunea minimă de funcţionare
p + 0,5 bari
0
– presiunea de reglare maximă: presiunea de declanşare a supapei de
siguranţă de la sistemul instalaţiei p
Reglaţi reductorul de presiune după cum urmează:
1. Îndepărtaţi izolaţia echipamentului.
2. Asiguraţi-vă că presiunea de intrare este cu minim 1,3 bari mai mare decât
presiunea minimă de funcţionare „p
3. Deblocaţi mânerul de reglare a presiunii, trăgându-l în jos.
4. Reglaţi presiunea necesară.
– Presiunea de ieşire poate fi mărită prin rotirea mânerului de reglare a
presiunii în sensul acelor de ceasornic sau micşorată, prin rotirea în
sens invers.
5. Montaţi un manometru de verificare.
Citiţi reglarea aleasă direct pe manometrul de verificare,  4.2 "Prezentare
6.
generală",  146.
7. După reglarea presiunii necesare, împingeţi din nou mânerului de reglare a
presiunii în sus, pentru a-l bloca.
8. Demontaţi manometrul de verificare.
Reglajul este finalizat.
7.2.3 Umplerea instalaţiei cu apă
Umpleţi instalaţia cu apă proaspătă din reţeaua de apă potabilă.
Procedaţi în felul următor:
1. Apăsaţi tasta "În jos" şi ţineţi-o apăsată şi în decurs de două secunde,
apăsaţi de trei ori tasta "În sus" de la panoul de comandă al unităţii de
comandă.
– Se aprinde LED-ul „III" (timpul de umplere) şi se demarează
umplerea.
2. Apăsaţi de două ori tasta „Mode" şi se opreşte umplerea instalaţiei.
LED-ul „Auto" luminează în culoarea verde, iar umplerea sistemului instalaţiei
este finalizată.
În timpul umplerii sistemelor de instalaţii, se menţine presiunea de umplere
introdusă (în acest timp, funcţia de monitorizare a timpului de funcţionare şi
funcţia de monitorizare a ciclurilor sunt dezactivate).

Indicaţie!
Umplerea instalaţiei poate fi demarată numai dacă valoarea reglată
pentru presiunea reală este mai mică decât P

Indicaţie!
Umplerea sistemului instalaţiei se încheie automat după două ore.
 Indicaţie!
În cazul în care timpul necesar pentru umplerea sistemului instalaţiei
depăşeşte două ore, se generează mesaj de eroare.
Prima punere în funcţiune
".
0
" s-a încheiat.
0
– 0,5 bari.
sv
" dorită.
0
!
0
