Prima punere în funcţiune
6.4

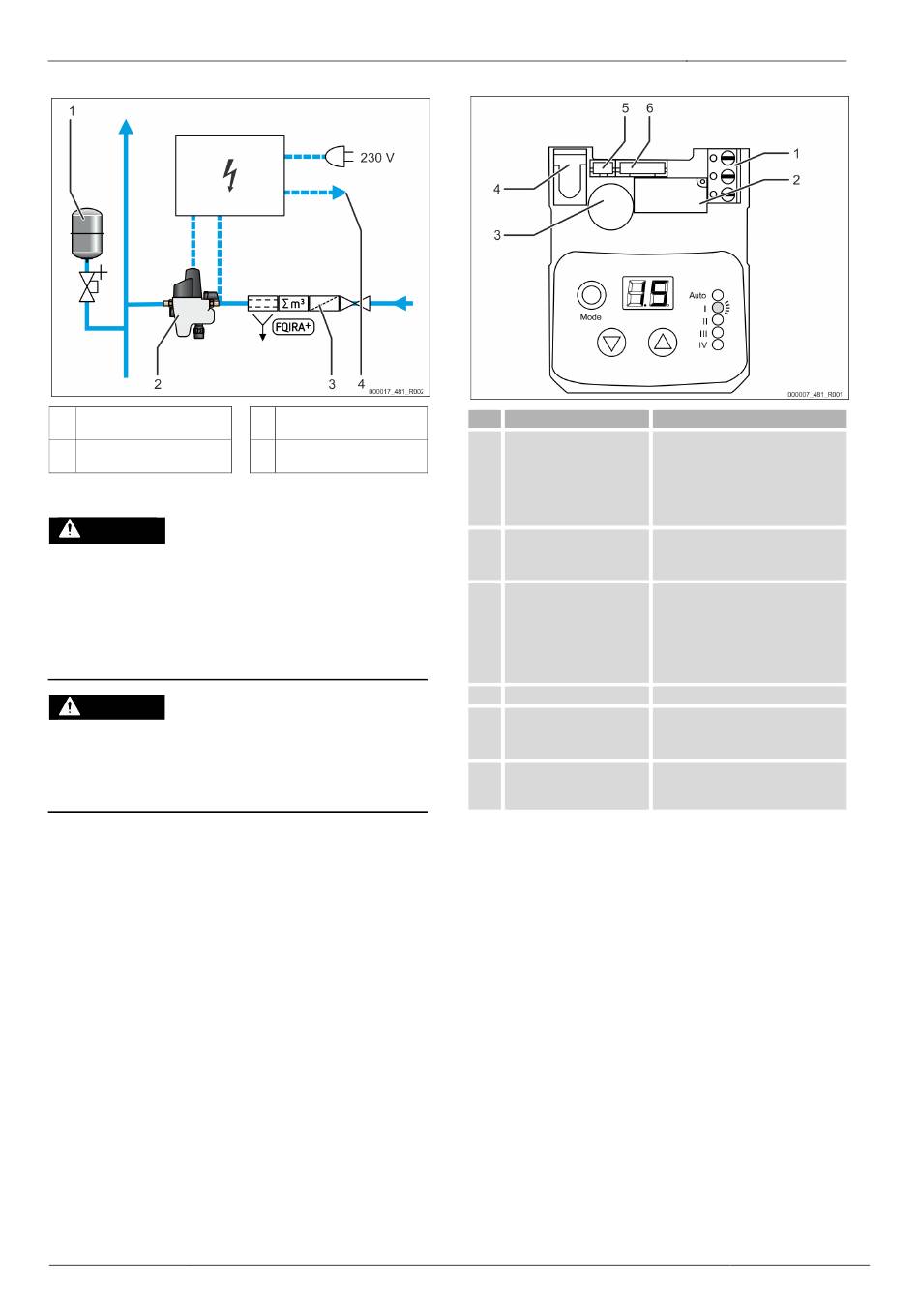

Schema de conexiuni
1
Vas de expansiune sub
presiune,-cu membrană
2
Armătură de realimentare
Fillcontrol
6.5
Conectarea electrică
PERICOL
Vătămări corporale prin electrocutare, care pun în pericol viaţa.
La atingerea componentelor aflate sub tensiune se produc vătămări
corporale care pun în pericol viaţa.
•
Asiguraţi-vă că instalaţia în care este montat echipamentul este scoasă
de sub tensiune.
•
Asiguraţi-vă că instalaţia nu poate fi repornită de alte persoane.
•
Asiguraţi-vă că lucrările de montaj la conexiunea electrică a
echipamentului sunt efectuate doar de către un electrician calificat,
conform regulilor electrotehnicii.
PERICOL
Vătămări corporale prin electrocutare, care pun în pericol viaţa
Componentele plăcuţei de circuite imprimate a echipamentului pot fi sub o
tensiune de 230 V chiar şi după ce ştecărul a fost scos din priză.
•
Înainte de a îndepărta apărătorile, întrerupeţi complet alimentarea
electrică a unităţii de comandă a echipamentului.
•
Verificaţi plăcuţa de circuite imprimate să fie scoasă de sub tensiune.
Alimentarea electrică a echipamentului este pregătită din fabrică:
•
alimentator pentru priză.
•
conector pentru mufa jack.
Cablarea electrică trebuie efectuată de către un specialist, conform prevederilor
naţionale şi locale aplicabile.
La locul utilizării trebuie să existe o priză cu o tensiune de alimentare de 230 de
volţi, pentru conectare.
148 — Română
All manuals and user guides at all-guides.com
3
Apometru cu contact
4
Defecţiune colectivă
Fillcontrol Plus Compact — 03.05.2022 - Rev. D
6.5.1
Schema electrică
Nr.
Denumire
1
Contact de semnalizare a
defecţiunilor fără potenţial
pentru transmisia la un
sistem de tehnică a clădirilor
/
Bornă 3 poli
2
Senzor presiune - conector
PH cu 3-poli
3
Motor,
microîntrerupător,
Baterie conector PH cu 6-poli
4
Transmiţător de semnal
5
Senzor presiune - conector
PH cu 3-poli
6
Regleta de conexiuni a
robinetului cu bilă, cu motor,
integrat
7
Prima punere în funcţiune
Indicaţie!
Confirmaţi efectuarea competentă a montajului din punct de vedere
tehnic şi punerea în funcţiune în certificatul de montaj şi punere în
funcţiune. Aceasta este o condiţie esenţială pentru a beneficia de
garanţie.
–
Apelaţi la Serviciul de Asistenţă pentru Clienţi Reflex pentru a
efectua prima punere în funcţiune şi întreţinerea anuală.
7.1
Condiţii obligatorii pentru punerea în funcţiune
•
S-a realizat montajul echipamentului.
•
Sunt montate racordurile pentru sistemul instalaţiei şi pentru reţeaua de
apă potabilă
•
S-au montat toate elementele de blocare pentru sistemul instalaţiei şi
pentru reţeaua de apă potabilă.
•
Conexiunea electrică s-a efectuat conform prevederilor naţionale şi locale
aplicabile.
•
Ţevile către echipament sunt clătite şi curăţate de impurităţi şi de
reziduurile rezultate în urma de sudurii.
•
S-a realizat racordul pâlniei de evacuare la sistemul de apă uzată conform
prevederilor standardului DIN EN 12056.
•
S-a montat manometrul furnizat la reductorul de presiune.
Alocare (de la stânga la dreapta)
•
punte de comutaţie (în regim
normal de funcţionare punte
între 1+2, în caz de eroare 2+3)
•
rădăcină
•
comutator pentru inversarea
funcţiei comutatorului 1+2
•
alimentare senzor de presiune
•
masă senzor de presiune
•
semnal senzor de presiune
•
pol+ baterie
•
masă baterie
•
masă motor
•
alimentare motor
•
microîntrerupător
•
microîntrerupător
•
alimentare senzor de presiune
•
masă senzor de presiune
•
semnal senzor de presiune
