Primera puesta en servicio
6.4

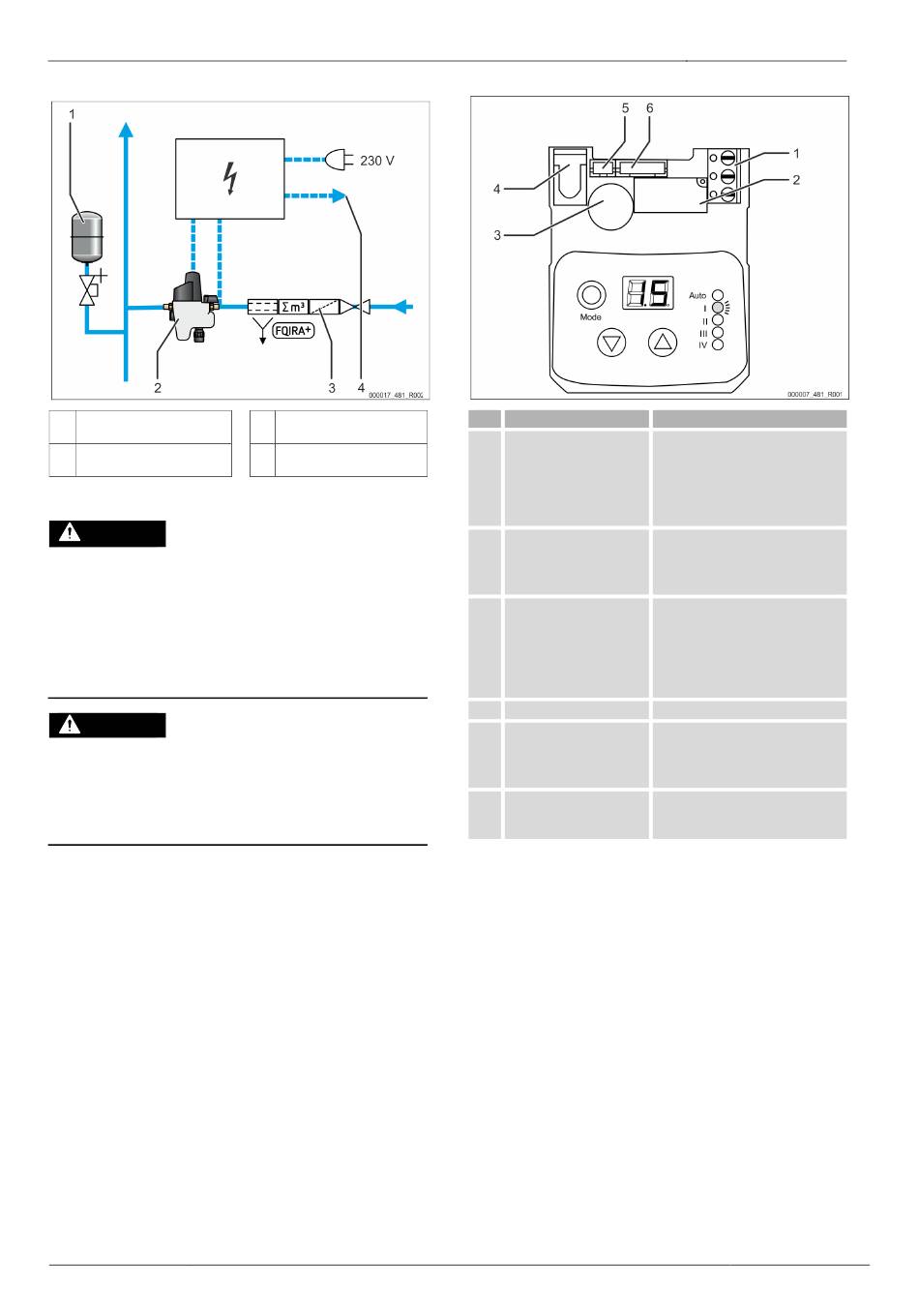

Esquema de conexiones
1
Recipiente de expansión de
presión de membrana
2
Válvula de realimentación
Fillcontrol
6.5
Conexión eléctrica
PELIGRO
Lesiones mortales a causa de descarga eléctrica.
En caso de contacto con componentes bajo corriente se producen lesiones
mortales.
•
Asegúrese de que la instalación en la que se monta el equipo esté
desconectada de la tensión.
•
Asegúrese de que la instalación no pueda volver a ser conectada por
otras personas.
•
Asegúrese de que los trabajos de montaje en la conexión eléctrica del
equipo solo los lleven a cabo técnicos electricistas y según las normas
electrotécnicas.
PELIGRO
Lesiones mortales a causa de descarga eléctrica
En algunas partes de la pletina del dispositivo, incluso después de haber
extraído el conector de red de la alimentación de tensión, es posible que
haya una tensión de 230 V.
•
Antes de retirar las cubiertas, desconecte completamente el control del
dispositivo de la alimentación de tensión.
•
Verifique que la pletina está libre de tensión.
La alimentación de tensión del dispositivo se ha preparado de fábrica:
•
fuente de alimentación para toma de corriente
•
conector para clavija jack.
El cableado eléctrico debe realizarlo un técnico electricista según las
disposiciones válidas nacionales y locales.
El cliente debe facilitar una toma de corriente con una alimentación de tensión
de 230 voltios para la conexión.
32 — Español
All manuals and user guides at all-guides.com
3
Contador de agua de
contacto
4
Fallo colectivo
Fillcontrol Plus Compact — 03.05.2022 - Rev. D
6.5.1
Esquema de bornes
N.º
Denominación
1
Contacto de aviso de fallo
libre de potencial para la
transmisión a una tecnología
de control de edificios/
Borne de 3 polos
2
Sensor de presión - Conector
PH de 3 polos
3
Motor,
microinterruptor,
batería - Conector PH de 6
polos
4
Emisor de señales
5
Sensor de presión - Conector
PH de 3 polos
6
Borne de conector de la llave
esférica para motor
integrada
7
Primera puesta en servicio
¡Nota!
Confirme en el Certificado de Montaje y Puesta en servicio que el
montaje y la puesta en servicio se han ejecutado de forma profesional.
Esto constituye un requisito de garantía obligatorio.
–
Encargue la primera puesta en servicio y el mantenimiento anual
al servicio posventa de Reflex.
7.1
Requisitos para la puesta en servicio
•
Se ha producido el montaje del equipo.
•
Las conexiones para el sistema de la instalación y para la red de agua
potable se han establecido
•
Todos los bloqueos para el sistema de la instalación y para la red de agua
potable se han establecido.
•
La conexión eléctrica se ha establecido según las disposiciones válidas
nacionales y locales.
•
Se han lavado las tuberías hacia el dispositivo y se han eliminado los restos
de suciedad y soldadura.
•
La conexión de la tolva de descarga al sistema de aguas residuales se ha
establecido según la norma válida DIN EN 12056.
•
El manómetro adjunto se ha montado en el manorreductor.
Ocupación (de izquierda a derecha)
•
Puente de conexión (en modo
normal puente entre 1+2, en
caso de fallo entre 2+3)
•
Raíz
•
Conmutador para invertir la
función del interruptor 1+2
•
Alimentación del sensor de
presión
•
Masa del sensor de presión
•
Señal del sensor de presión
•
Batería polo +
•
Masa batería
•
Masa motor
•
Alimentación motor
•
Microinterruptor
•
Microinterruptor
•
Alimentación del sensor de
presión
•
Masa del sensor de presión
•
Señal del sensor de presión
