Popis prístrojov
4 Popis prístrojov
4.1 Popis
Prístroj umožňuje kontrolované a podľa DIN EN 1717 požadované bezpečné
plnenie a dopĺňanie vykurovacích a chladiacich systémov s čerstvou vodou z
vodovodnej siete s pitnou vodou. Zabudovaný systémový odpojovač „BA" (podľa
DIN EN 12729) bráni spätnému toku vody zariadenia z vykurovacích príp.
chladiacich systémov do vodovodnej siete. Prístroj je schválený pre prípojku
medzi vodovodnou sieťou a vykurovacími príp. chladiacimi systémami podľa DIN
EN 12828.

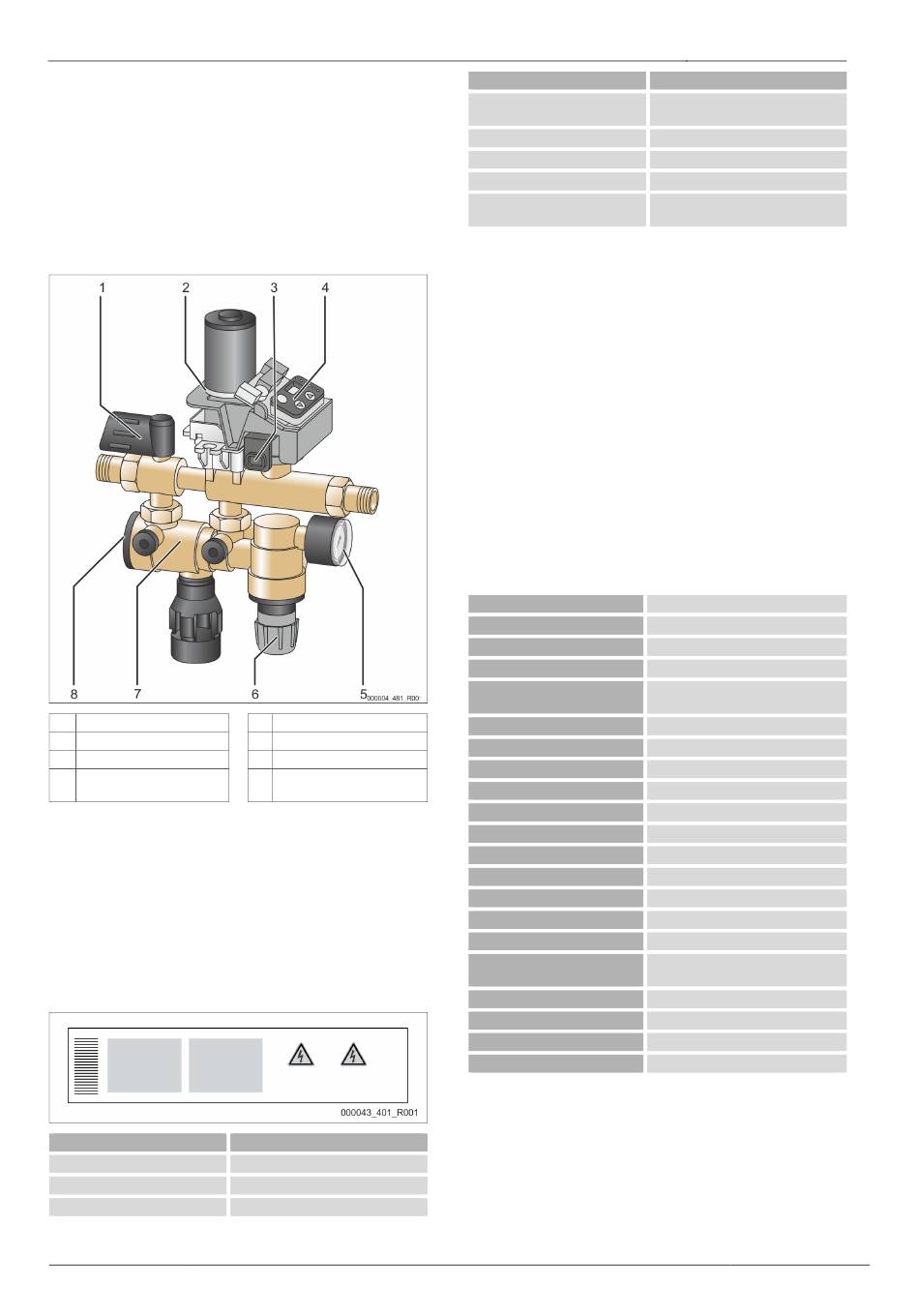

4.2 Prehľadné zobrazenie
1 Uzáver
2 Guľový kohút motora
3 Senzor tlaku
4 Riadenie/Riadiaci panel
Prístroj pozostáva z uzavieracej armatúry, systémového odpojovača, zachytávača
nečistôt, senzora tlaku, guľového kohúta motora, redukčného ventilu s
kontrolným manometrom a riadenia. Rozsah nastavenia redukčného ventilu leží
medzi 0,5 a 5 bar.
Kryt pozostáva z lisovanej mosadze. Vnútorné diely a vypúšťací lievik
pozostávajú z vysoko kvalitného plastu a elastomeru (EPDM).
4.3 Identifikácia
4.3.1 Typový štítok
Na typovom štítku nájdete údaje k výrobcovi, roku výroby, výrobnému číslu, ako
aj technickým údajom.
Zápis na typovom štítku
Type
Serial No.
Min. / max. allowable pressure PS
72 — Slovensky
All manuals and user guides at all-guides.com
5 Manometer
6 Redukčný ventil
7 Systémový odpojovač
8 Uzáver systémového
odpojovača
Význam
Označenie prístrojov
Sériové číslo
Minimálny / Maximálny prípustný tlak
Fillcontrol Plus Compact — 03.05.2022 - Rev. D
Zápis na typovom štítku
Max. allowable flow temperature of
system
Min. / max. working temperature TS Min. / max. prevádzková teplota (TS)
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
4.4 Rozsah dodávky
Rozsah dodávky sa popisuje na dodacom liste a obsah sa zobrazí na obale.
Základné vybavenie k dopĺňacej armatúre:
• Prístroj
• Návod na obsluhu
• Sieťový diel
• Prípojná nákrutka
• Manometer
4.5 Voliteľné prídavné vybavenie
Nasledujúce doplňujúce výbavy sú k dostaniu pre prístroj:
• Kontaktný vodomer „FQIRA+".
• Zmäkčenie vody s Reflex Fillsoft.
• Tlakový senzor Reflex „FE"
 Upozornenie!
S doplňujúcimi vybaveniami sa dodávajú separátne návody na obsluhu.
5 Technické údaje
Prípustná vonkajšia teplota
Stupeň ochrany
Hladina hluku
Elektrický výkon
Elektrická prípojka
Poistka
Hmotnosť
Výška
Šírka
Hĺbka
Prípojka Vstup
Prípojka Výstup
Dopĺňací výkon
Max. tlak prítoku
Min. tlak prítoku
Max. dopravný tlak
Prípustný navýšený prevádzkový
tlak
Prípustná prevádzková teplota
Prietokové médium
príp. min. prevádzkový tlak p
0
Výstupný tlak (redukčný ventil)
Bezpotenciálový výstup (menič) pre hromadné poruchové hlásenie, max.
zaťaženie kontaktov 230 V, 2 A
Význam
Maximálna prípustná prívodná teplota
systému
Rok výroby
Max. systémový tlak
Minimálny prevádzkový tlak nastavený
na mieste
> 0 – 45 °C
IP 54
55 dB
350 W
230 V / 50 Hz (2 m prípojný kábel so
sieťovým dielom a zástrčkou)
4 A
3,0 kg
304 mm
240 mm
91 mm
RP ½"
RP ½"
≤ 500 l/h
10 bar
P + 1,3 bar
0
≤ 1,5 bar
10 bar
70 °C
Pitná voda
1 - 4,5 bar (1,5 bar prednastavený)
0,5 - 5 bar (3,0 bar prednastavený)
