PRUDENZA
Pericolo di lesioni a causa della pressione dell'acqua in uscita
In caso di operazioni errate di montaggio, smontaggio o di manutenzione
sugli attacchi possono verificarsi ustioni e lesioni dovute a fuoriuscita
improvvisa di acqua calda o vapore caldo sotto pressione.
• Assicurarsi della corretta esecuzione delle operazioni di montaggio,
smontaggio o manutenzione.
• Prima di effettuare operazioni di montaggio, smontaggio o
manutenzione sugli attacchi, assicurarsi che l'impianto non sia in
pressione.
4 Descrizione dei dispositivi
4.1 Descrizione
L'apparecchio consente un riempimento e un rabbocco sicuri degli impianti di
acqua di riscaldamento e raffreddamento secondo i requisiti della norma DIN EN
1717 con acqua dolce dalla rete di acqua potabile. Il separatore di circuito "BA" (a
norma DIN EN 12729) impedisce il riflusso di acqua dell'impianto dai circuiti di
riscaldamento o raffreddamento ad acqua nella rete dell'acqua potabile.
L'apparecchio è omologato a norma DIN EN 12828 per l'allacciamento fra la rete
dell'acqua potabile e i circuiti di riscaldamento o raffreddamento ad acqua.

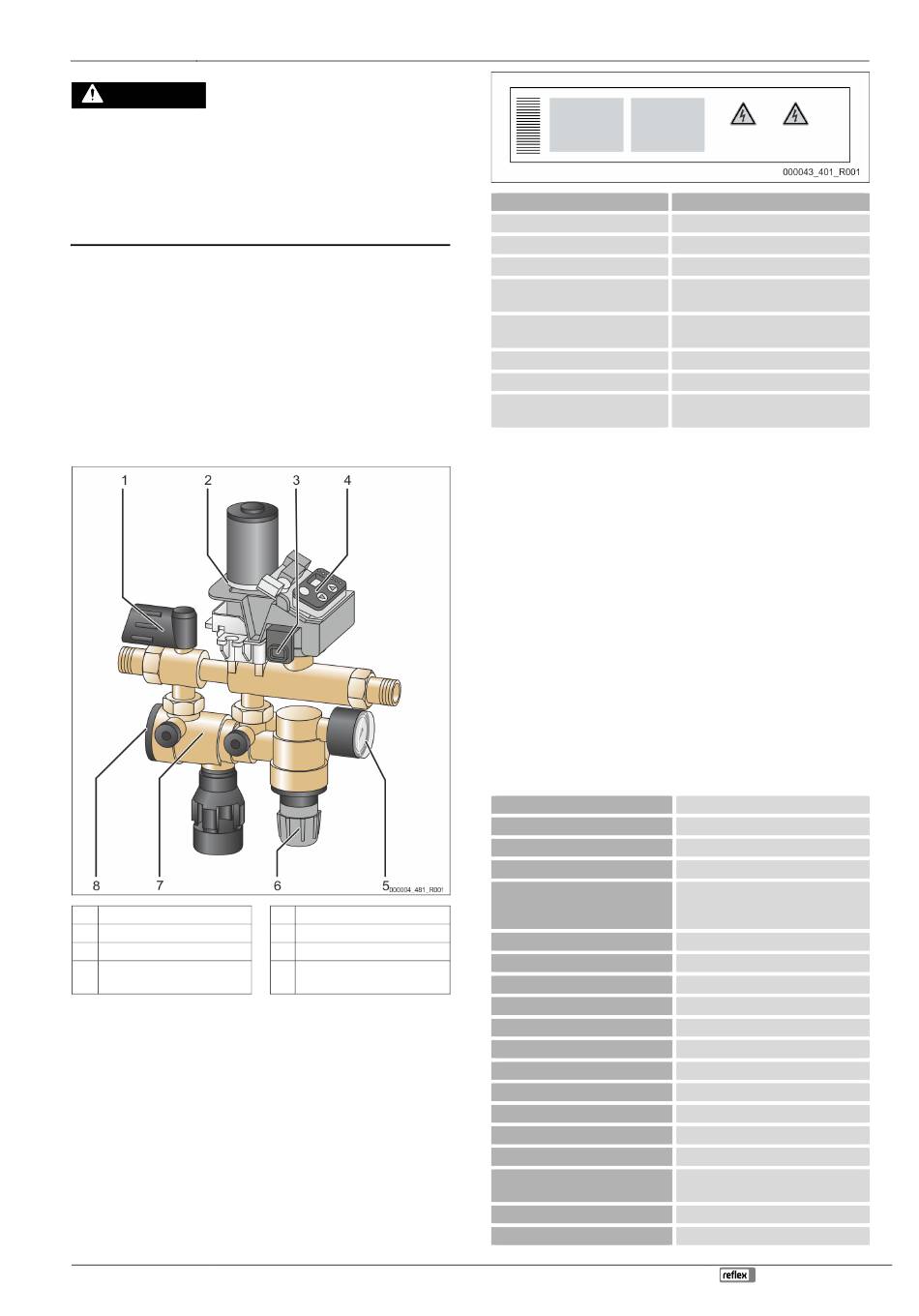

4.2 Rappresentazione d'insieme
1 Elemento di chiusura
2 Valvola a sfera motorizzata
3 Sensore di pressione
Unità di controllo/pannello di
4
comando
L'apparecchio è costituito da una valvola di chiusura, un separatore di circuito,
un filtro, un sensore di pressione, un rubinetto a sfera motorizzato, un riduttore
di pressione con manometro di controllo e unità di controllo. L'intervallo di
regolazione del riduttore di pressione è compreso fra 0,5 e 5 bar.
La cassa è costituita da ottone estruso. Le parti interne e la tramoggia di scarico
sono composte da plastica ed elastomero (EPDM) di alta qualità.
4.3 Identificazione
4.3.1 Targhetta
Sulla targhetta sono riportate le informazioni su produttore, anno di costruzione,
matricola di fabbricazione e dati tecnici.
All manuals and user guides at all-guides.com
5 Manometro
6 Riduttore di pressione
7 Sezionatore di circuito
Coperchio del separatore di
8
circuito
Fillcontrol Plus Compact — 03.05.2022 - Rev. D
Indicazione sulla targhetta
Type
Serial No.
Min. / max. allowable pressure PS
Max. allowable flow temperature of
system
Min. / max. working temperature
TS
Year of manufacture
Max. system pressure
Min. operating pressure set up on
site
4.4 Entità della fornitura
L'entità della fornitura viene descritta sul documento di trasporto e il contenuto
è indicato sull'imballo.
Equipaggiamento di base per l'apparecchio di rabbocco, composto da:
• apparecchio
• manuale d'uso
• alimentatore
• raccordo di allacciamento a vite
• manometro
4.5 Equipaggiamento aggiuntivo opzionale
Per l'apparecchio sono disponibili i seguenti equipaggiamenti aggiuntivi:
• contatore d'acqua a contatto "FQIRA+".
• sistema di addolcimento mediante Reflex "Fillsoft".
• sensore di pressione Reflex "FE"
 Avvertenza!
Gli equipaggiamenti aggiuntivi vengono forniti con manuali d'uso
separati a corredo.
5 Dati tecnici
Temperatura ambientale consentita
Grado di protezione
Livello sonoro
Potenza elettrica
Allacciamento elettrico
Protezione
Peso
Altezza
Larghezza
Profondità
Allacciamento in ingresso
Allacciamento fuoriuscita
Portata di rabbocco
Pressione max. di entrata
Pressione min. di entrata
Pressione di mandata max
Sovrapressione di esercizio
consentita
Temperatura di esercizio consentita
Fluido in scorrimento
Descrizione dei dispositivi
Significato
Denominazione dell'apparecchio
Numero di serie
Pressione minima/massima consentita
Temperatura di mandata massima
consentita del sistema
Temperatura di esercizio min./max (TS)
Anno di costruzione
Pressione max. del sistema
Pressione minima di esercizio impostata
in sede d'opera
> 0 – 45 °C
IP 54
55 dB
350 W
230 V/50 Hz (2 m di cavo di
allacciamento con alimentatore e
spina)
4 A
3,0 kg
304 mm
240 mm
91 mm
RP ½"
RP ½"
≤ 500 l/h
10 bar
P +1,3 bar
0
≤ 1,5 bar
10 bar
70 °C
Acqua potabile
Italiano — 47
