Etape 3 : Installation D'une Couverture Isolante Controcover - Emerson Micro Motion Manuel D'installation

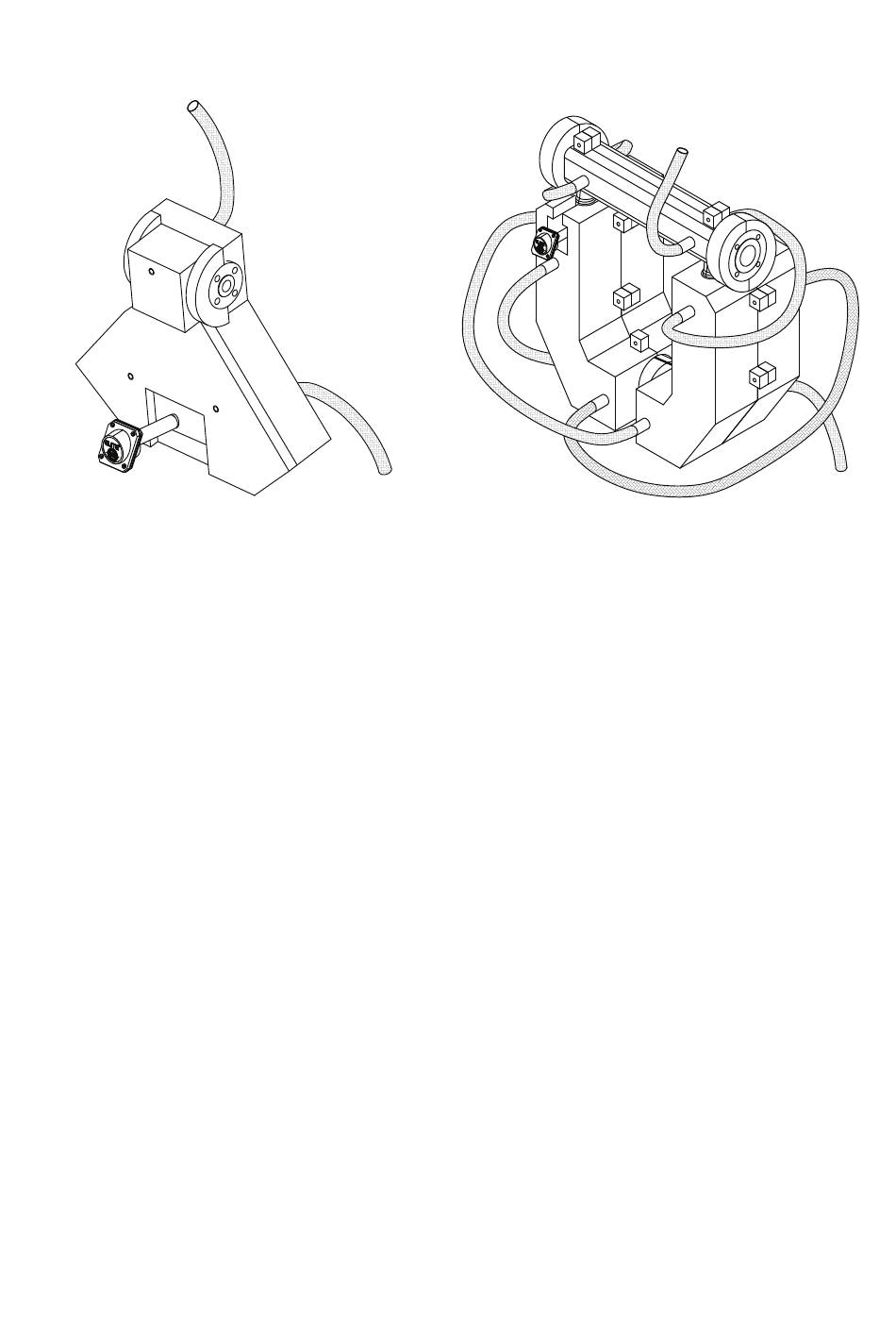

Figure 5 Installation des raccords flexibles sur les gaines des capteurs Micro Motion
Raccords flexibles installés sur une gaine
ControHeat à deux segments

Etape 3 : Installation d'une couverture isolante ControCover

Avant de commencer
Les couvertures isolantes ControCover sont fabriquées sur mesure pour s'adapter à chaque gaine ControHeat.
Outillage nécessaire
L'installation d'une couverture isolante ControCover requiert le matériel suivant :
• Attaches autobloquantes (livrées avec la couverture isolante)
• Pince coupante
Procédure
1. Enfiler la couverture isolante sur le capteur.
2. Attacher la couverture en insérant les attaches autobloquantes dans les œillets de la couverture et
en les serrant. Couper l'extrémité des attaches autobloquantes avec une pince coupante.
3. Abaisser les rabats pour couvrir la tuyauterie adjacente au capteur et les attacher à l'aide du cordon
fourni (si nécessaire).
Gaines chauffantes Controls Southeast Inc. ControHeat pour capteurs Micro Motion
Raccords flexibles installés sur une gaine
ControHeat multi-segmentée
7
