6. S'il est prévu de pouvoir démonter et réinstaller fréquemment la gaine sur le capteur, envelopper
le capteur avec du papier d'aluminium à haute résistance (facultatif). Mouler le papier d'aluminium
autour du capteur.
7. A l'aide d'une truelle, enduire la surface interne des segments de la gaine avec du ciment de transfert
calorifique. Appliquer également une petite quantité de ciment de transfert calorifique à trois ou quatre
endroits à l'arrière des brides du capteur. La couche de ciment doit être d'environ 3 à 6 mm d'épaisseur.
L'application du ciment de transfert calorifique sert à éliminer les poches d'air entre la gaine et le capteur.
8. Utiliser le dispositif de levage (le cas échéant) pour assembler les segments de la gaine enduits de ciment
autour du capteur, et appuyer fermement pour les ajuster. S'il s'agit d'une gaine multi-segmentée,
installer les segments inférieurs en premier.

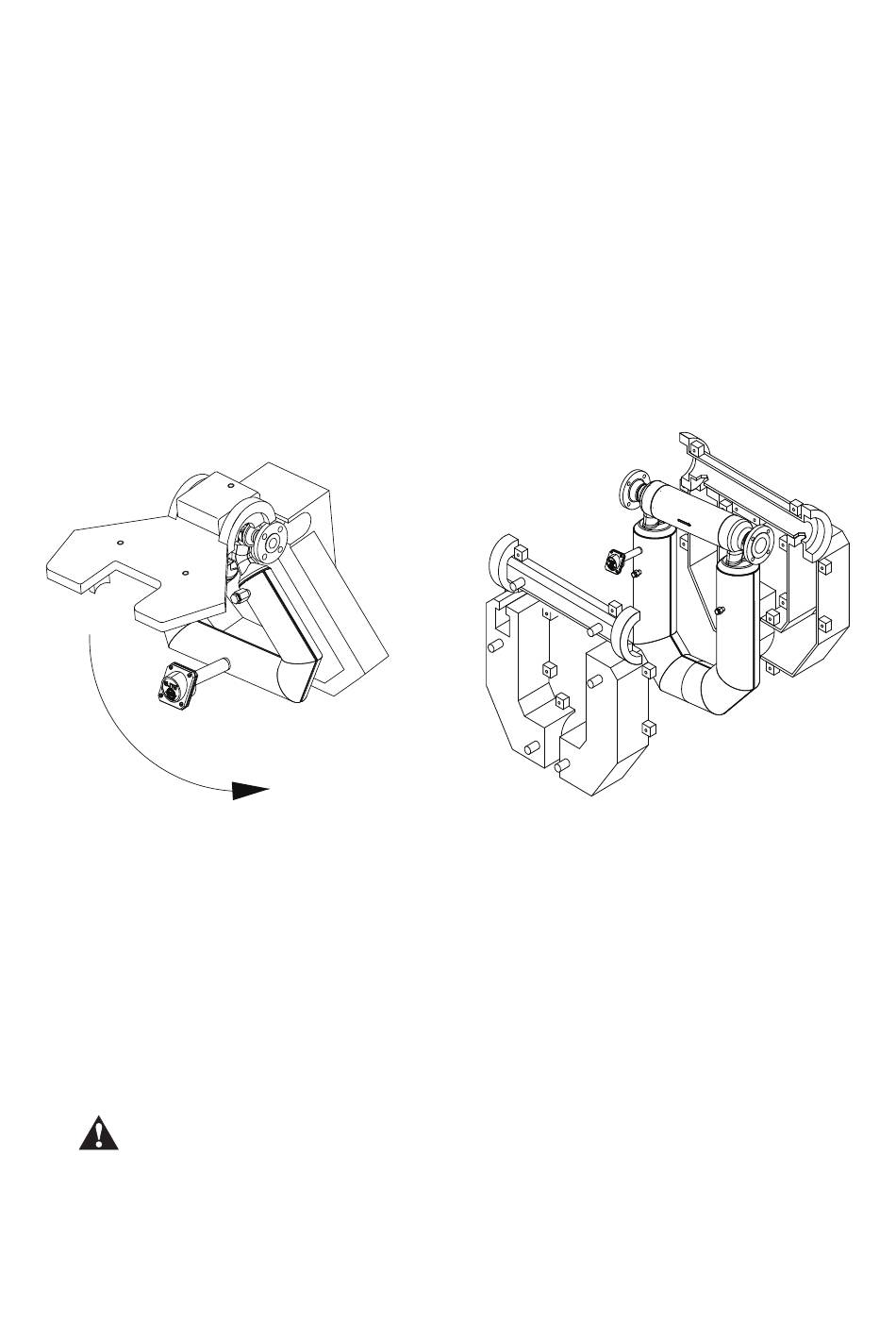

Figure 2 Montage d'une gaine ControHeat sur des capteurs Micro Motion de petite taille
et de grande taille
Gaine ControHeat pour petits capteurs
9. A l'aide des clés, boulonner les segments de la gaine avec les éléments de fixation fournis.
10. Serrer les éléments de fixation graduellement et en alternance afin que les segments de la gaine soient
bien ajustés sur le capteur. Le ciment de transfert calorifique sera comprimé et l'excès de ciment
sera expulsé au niveau des bords de la gaine.
11. Retirer l'excès de ciment avec la truelle. Utiliser du papier ou un chiffon humide pour nettoyer
les restes de ciment de l'installation. S'assurer qu'il n'y a pas de ciment sur le filetage des connexions
de raccords flexibles de la gaine.
Une fois la gaine ControHeat installée, laisser le ciment de transfert calorifique sécher à
température ambiante (au-dessus de 0 °C) pendant 24 heures avant de faire circuler le milieu
chauffant. S'il est nécessaire de réduire le temps de séchage, faire circuler le milieu chauffant
de façon intermittente pendant de courtes périodes (5 minutes). La température ne doit pas
excéder 100 °C pendant la période de séchage.
4 Gaines chauffantes Controls Southeast Inc. ControHeat pour capteurs Micro Motion
Gaine ControHeat pour gros capteurs
