5 – Dépannage et tests du système
Identificateur
L (sous tension)
N (neutre)
PE (terre)
6. Si la tension alternative est incorrecte, vérifier que le système est bien alimenté. En l'absence de courant
d'alimentation, vérifier si le cordon d'alimentation n'est pas endommagé et le remplacer au besoin. (Consulter Retrait
du cordon d'alimentation et du serre-câble à la page 102.)
7. Si la source de courant et le cordon d'alimentation fonctionnent correctement, débrancher à nouveau le cordon
d'alimentation et rebrancher les deux fils dans l'interrupteur d'alimentation.
8. Rebrancher l'alimentation électrique, puis régler l'interrupteur d'alimentation sur marche (ON) (I).
9. Mesurer la tension alternative entre J1 et J2 (identifiés « AC » à l'arrière du circuit imprimé d'alimentation). Cette
valeur doit être identique à celle de la tension secteur d'entrée. Dans le cas contraire, vérifier l'interrupteur
d'alimentation et le remplacer au besoin.
10. Si la DEL de mise sous tension est toujours allumée, effectuer Test 2 – Vérification de la tension du circuit imprimé
d'alimentation à la page 79.
78

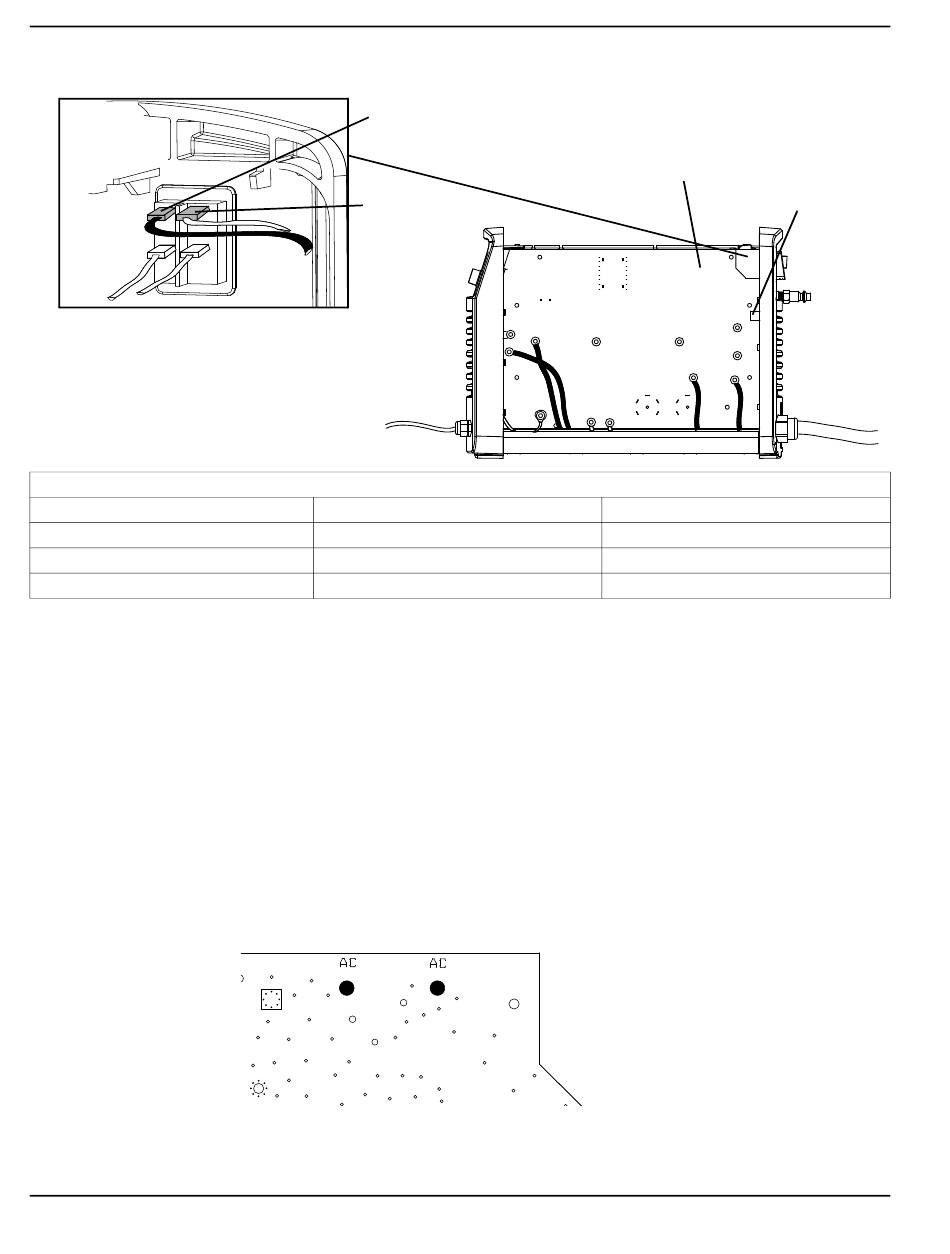

Figure 14
L
N
Sources de courant monophasées
Couleurs des fils CSA
Noir
Blanc
Vert
Figure 15
J1, J2 (c.a.)
Couleurs des fils CE/CCC
Marron
Bleu
Vert/jaune
Powermax30 XP Manuel de service 808152
