6 – Remplacement des composants de la source de courant
4. Sur l'extérieur de la source de courant, desserrer l'écrou du serre-câble de sorte à laisser les fils se déplacer
librement.
5. Remplacez-vous le serre-câble ?
 Si oui, utiliser une clé ajustable pour dévisser l'écrou qui se trouve à l'intérieur de la source de courant.

Si non, passer à la prochaine étape.
Extérieur
1 Écrou du serre-câble (à l'extérieur de la source de
courant)
2 Serre-câble
6. Retirer la prise de l'ancien cordon d'alimentation.
7. En procédant depuis l'intérieur de la source de
courant, tirer les fils en les faisant passer dans le
serre-câble et dans le trou du panneau d'extrémité.
(Vous ne pouvez pas retirer les fils depuis l'extérieur
de la source de courant à cause du noyau en ferrite
monté sur les fils d'alimentation.)
8. Remplacez-vous le serre-câble ?
 Si oui, retirer le serre-câble du panneau arrière.
 Si non, continuer avec Installation du cordon
d'alimentation et du serre-câble à la page 107.
106
2
1

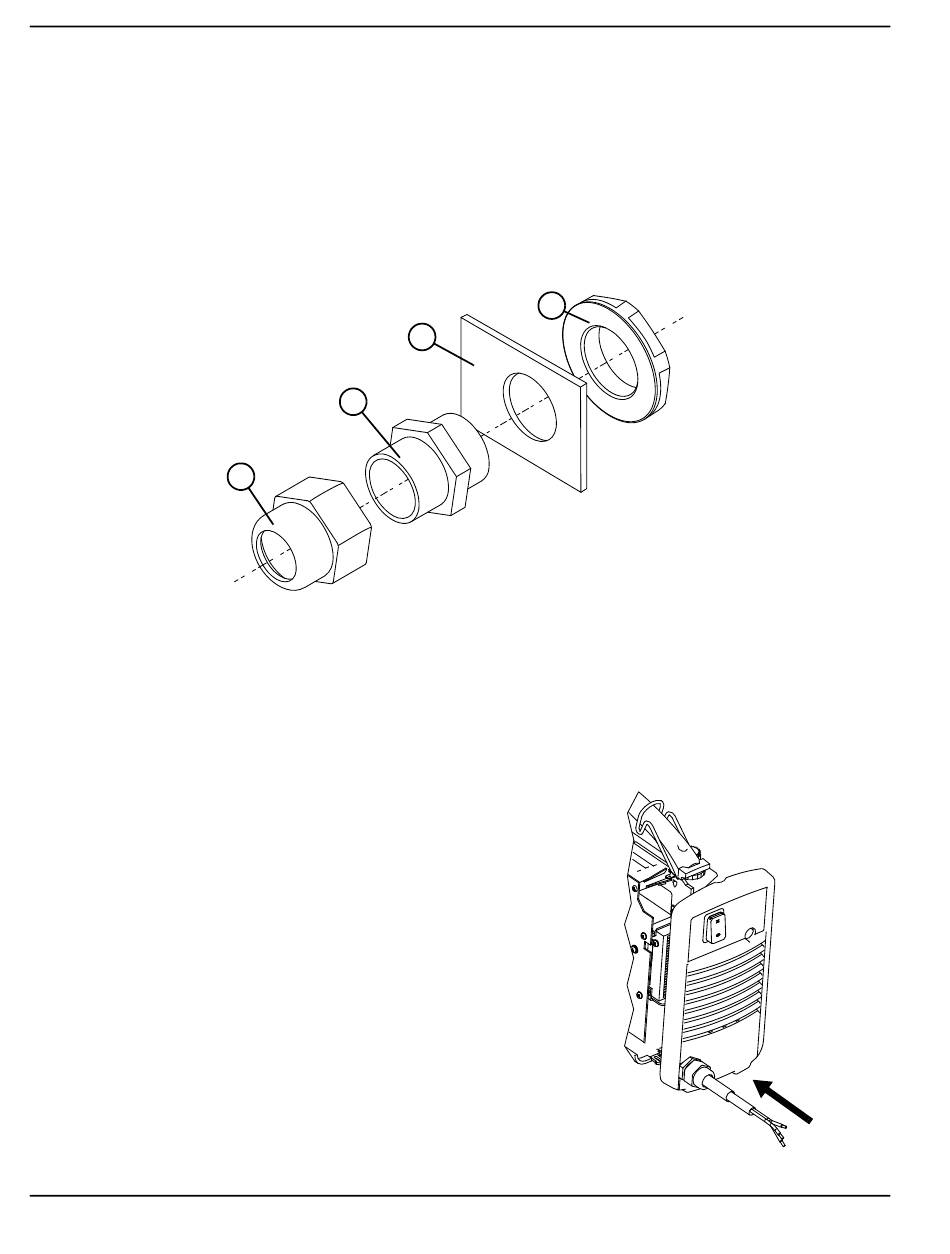

Figure 40
4
3
3 Panneau arrière
4 Écrou de retenue (à l'intérieur de la source de
courant)
Powermax30 XP Manuel de service 808152
Intérieur
