4. Sur l'arrière du circuit imprimé d'alimentation, retirer les connecteurs des fils des transformateurs et des bobines
d'induction. (Consulter la Figure 48.)
a. Retirer J13, J14 et J15 situés du côté du panneau avant du circuit imprimé d'alimentation.
b. Retirer J18 et J19 situés du côté du panneau arrière du circuit imprimé d'alimentation.
c. Retirer J20 et J21 situés au centre en bas du circuit imprimé d'alimentation.
5. Enlever la cosse ronde du câble de retour de J22.
6. Retirer les trois vis de retenue et les quatre vis d'assemblage du dissipateur thermique.
7. Retirer les trois vis qui fixent les IGBT au dissipateur thermique et les deux vis qui fixent les ponts de diodes en
entrée au dissipateur thermique. Le circuit imprimé d'alimentation comprend des trous d'accès aux deux vis du pont
de diodes en entrée.
2
3
4
5
6
2
7
Vis de retenue (3)
1
2 Vis de montage de dissipateur thermique (4)
Connecteur TORCH START (J12)
3
J13
4
5 J14
J15
6
Connecteur du câble de retour (J22)
7
Powermax30 XP Manuel de service 808152
6 – Remplacement des composants de la source de courant
13
1
TORCH
START
BLK
BLK
WORK LEAD (BLK)
8
1

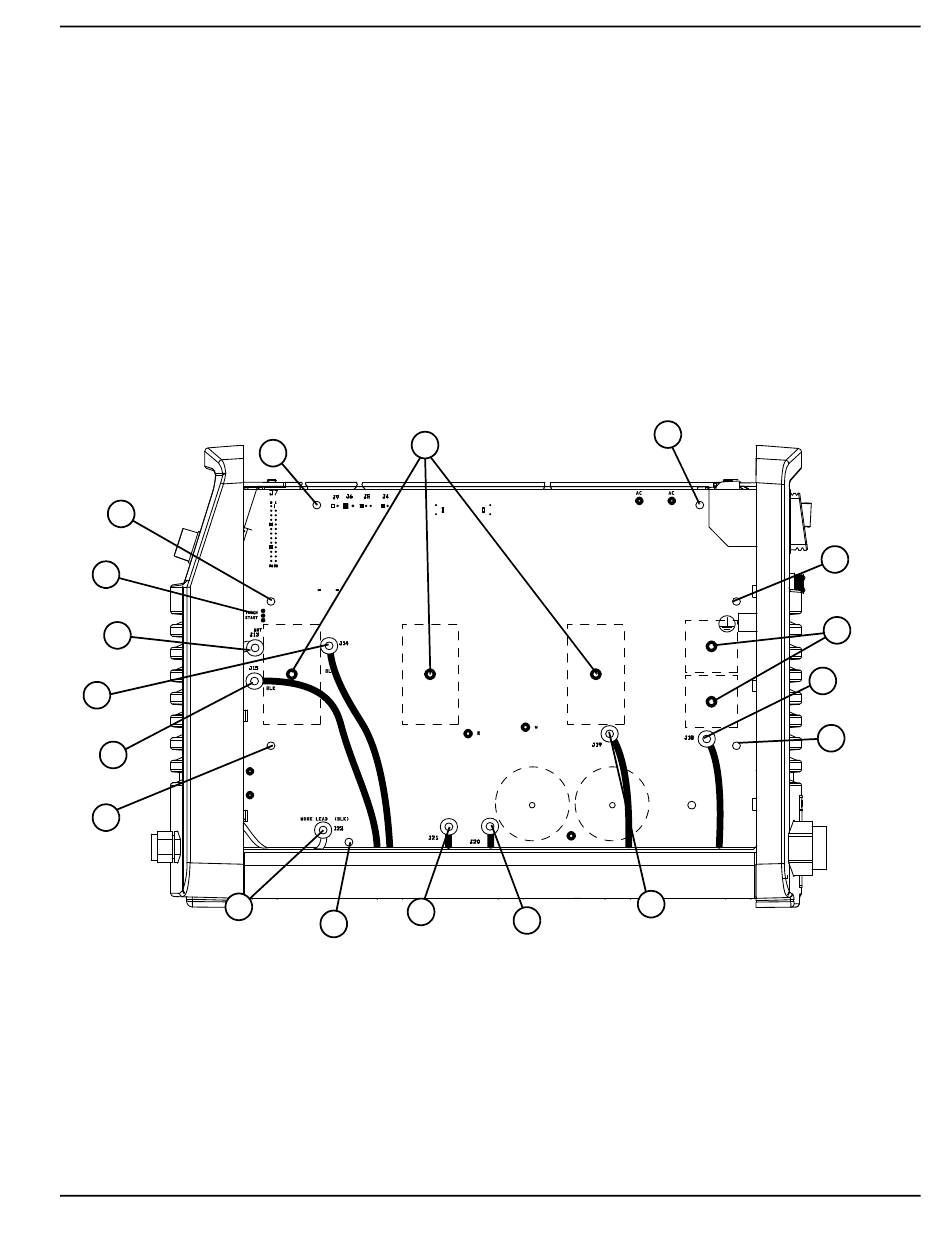

Figure 48
AC
w
R
9
J21
8
9 J20
J19
10
J18
11
12 Vis du pont de diodes en entrée (2)
Vis de l'IGBT (3)
13
1
AC
11
10
2
12
2
