1 − Introduction
Connexions de contrôle (ss-r1 uniquement)

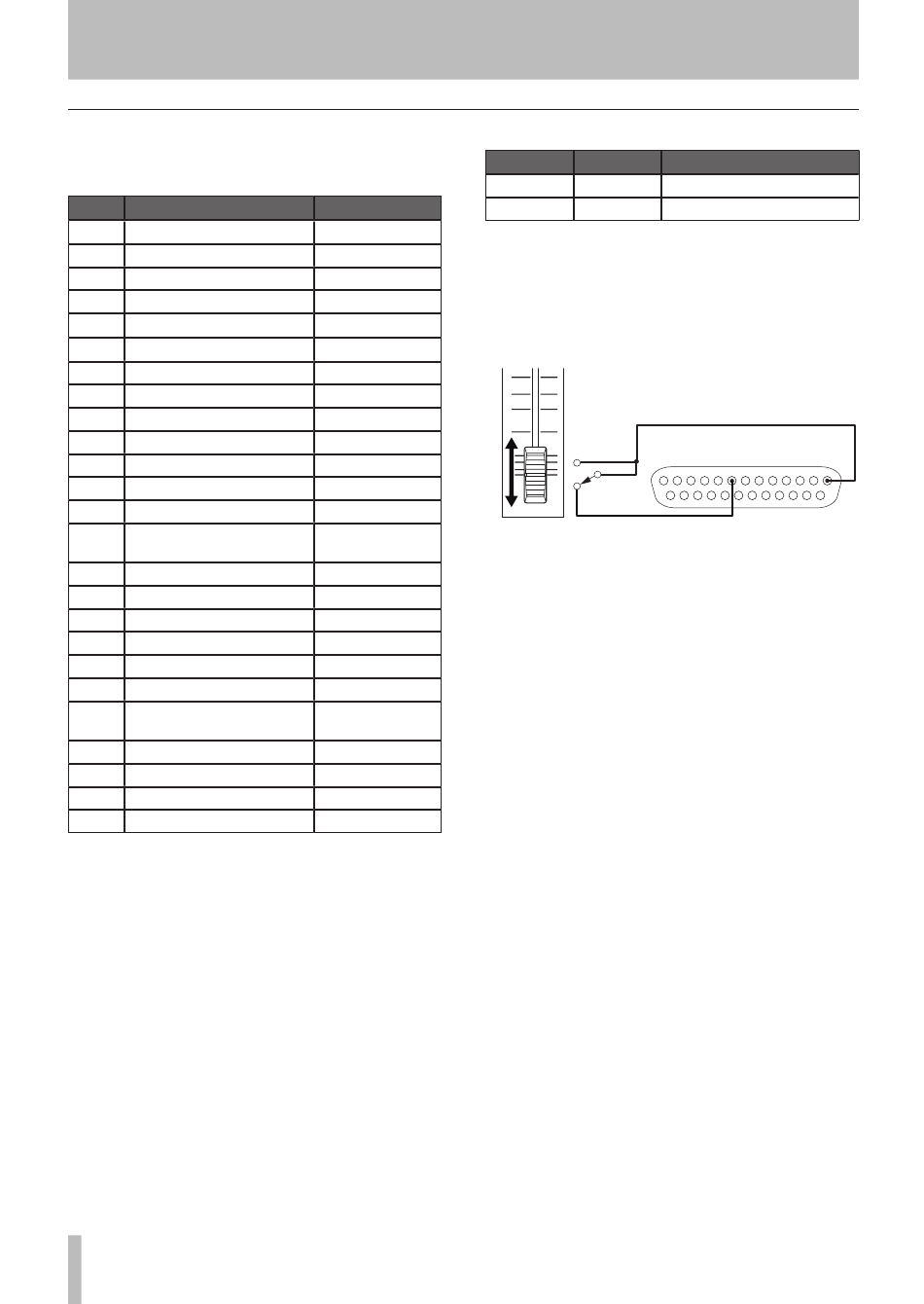

Le brochage du port CONTROL I/O
face arrière (voir "Face arrière" en page 10) est :
Broche Fonction
1 Masse
2 Lecture/Flash 1
3 Arrêt/Flash 2
4 Enregistrement/Flash 3
5 (Suivant)/Flash 4
≤
6 (Précédent)/Flash 5
µ
7 Chargement flash
8 Démarrage au fader
9 Témoin de flash
10 Témoin d'armement
11 Témoin d'enregistrement
12 Témoin d'arrêt
13 Témoin de lecture
14 Sélection de la
2
télécommande*
15 Armement/Flash 6
16 Rappel/Flash 7
17 Auto Cue/Flash 8
18 Auto Ready/Flash 9
19 Pitch/Flash 10
3
20 Page flash*
21 Témoin de fin de support
(EOM)
22 Témoin de CF
23 —
24 —
1
25 +5 V*
In : flux actif de réception de commande externe
(fonctionne à 30 ms ou plus de la masse)
Out : statut de transport par signal d'indication de drain
ouvert (tension maximale 50 V, intensité maximale 50 mA)
*1 Le courant maximum fourni est de 50 mA.
*2 Broche 14 (sélection de télécommande)
Quand cette broche est en statut haut, les broches
d'entrée pour lesquelles le tableau ci-dessus référence
deux commandes séparées par un "/" (les broches 2-6
et 15-19) servent à la première des deux fonctions et
peuvent être utilisées comme des contrôleurs parallèles
conventionnels. Quand cette broche est en statut bas,
les broches d'entrée citées ci-dessus fonctionnent
comme des touches de démarrage instantané (flash
start).
*3 Broche 20 (page Flash)
Quand la broche 14 (sélection de télécommande) est
en statut bas, les pistes assignées seront comme
ci-dessous en fonction du statut haut/bas de la broche
20.
8
TASCAM SS-R1/SS-R05
( PARALLEL ) de la
IN/OUT
—
In
In
In
In
In
In
In
Out
Out
Out
Out
Out
In
In
In
In
In
In
In
Out
Out
—
—
—
N°14 N°20
Bas Haut
Bas Bas
Les signaux hauts sont à collecteur ouvert, avec un
courant maximal de 50 mA. Les signaux d'entrée sont
actifs quand le statut bas (masse) dure au moins 30 ms.
Une commande de démarrage/arrêt au fader doit être
câblée selon le schéma suivant :
Broche 1 MASSE
ARRÊT
DÉMARRAGE
Statut Flash-start
1–10
11–20
PARALLÈLE
Broche 8
DÉMARRAGE AU FADER
