TIM351-2134001S02
TiM
CAPTEURS 2D-LIDAR

Publicité

Table des Matières
loading

Manuels Connexes pour SICK TiM

Sommaire des Matières pour SICK TiM

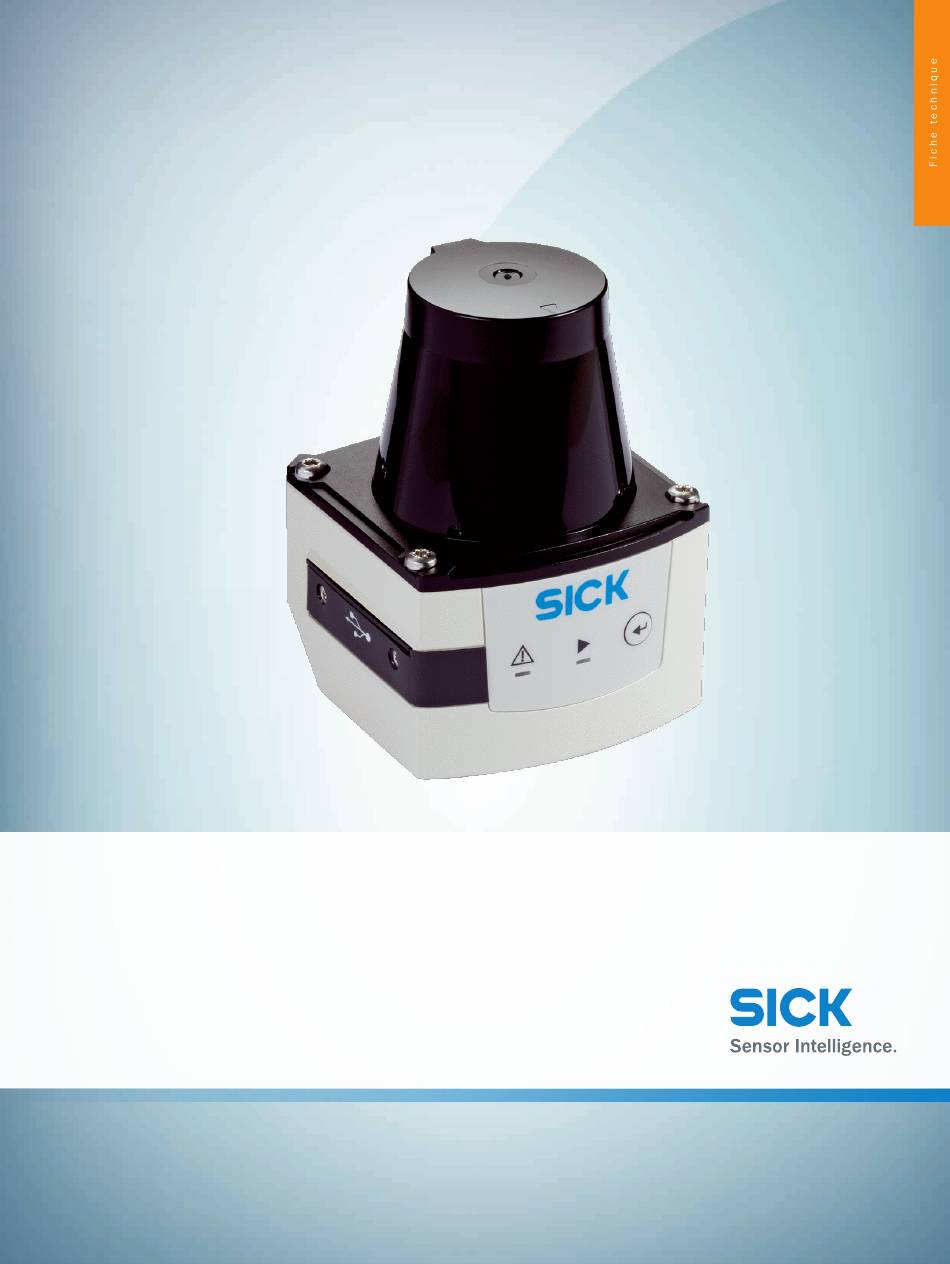

  • Page 1 TIM351-2134001S02 CAPTEURS 2D-LIDAR...

  • Page 2: Informations De Commande

    TIM351-2134001S02 | TiM CAPTEURS 2D-LIDAR Informations de commande Type Référence TIM351-2134001S02 1080181 Autres modèles d'appareil et accessoires www.sick.com/TiM Caractéristiques techniques détaillées Caractéristiques Principe de mesure HDDM Domaine d’application Outdoor Source lumineuse Infrarouge (850 nm) Classe laser 1 (IEC 60825-1:2014, EN 60825-1:2014) Angle d'ouverture Horizontal 270°...

  • Page 3: Interfaces

    TIM351-2134001S02 | TiM CAPTEURS 2D-LIDAR Performance Temps de réponse 1 balayage, typ. 67 ms 2 balayages, ≤ 134 ms  Forme d'objet détectable Pratiquement au choix Erreur systématique ± 60 mm  Erreur statistique < 20 mm  Application intégrée Évaluation des champs avec champs flexibles Nombre de jeux de champs 16 champs de prismes (48 champs, Contour comme référence, dont 1 triple (3 champs flexibles) configurable directement sur le scanner) Scénarios d'évaluation simultanés...

  • Page 4: Remarques Générales

    TIM351-2134001S02 | TiM CAPTEURS 2D-LIDAR Température de stockage –40 °C ... +75 °C  Température de mise sous tension –10 °C ... +50 °C Variation de température –25 °C ... +50 °C, 10 cycles  Chaleur humide +25 °C ... +55 °C, 95 % rF, 6 cycles  Humidité relative admissible Fonctionnement < 80 %, sans condensation (EN 60068-2-30:2005) Stockage ≤ 90 %, sans condensation (EN 60068-2-30:2005) Insensibilité...
  • Page 5 TIM351-2134001S02 | TiM CAPTEURS 2D-LIDAR Plan coté (Dimensions en mm (inch)) (2.01) Mounting set 1 (2.40) à ß á (0.03) (2.30) å [68.8 (2.71) (2.01) 17.37 [76.25 46.71 (3.00) (0.68) (1.84) 74.39 (2.93) 30° â ‒45° 225° 0° 180° ã...

  • Page 6: Diagramme Des Zones De Fonctionnement

    TIM351-2134001S02 | TiM CAPTEURS 2D-LIDAR Diagramme des zones de fonctionnement Scanning range in m (feet) (45.93) 180° (32.81) 225° (19.69) 270° (6.56) 90° (6.56) (19.69) ‒45° (32.81) 0° (45.93) (45.93) (32.81) (19.69) (6.56) (6.56) (19.69) (32.81) (45.93) Scanning range in m (feet) Scanning range max.

  • Page 7: Accessoires Recommandés

    • Étendue des performances: Les prestations correspondent à l’étendue de la garantie du fa- tir de la date de livraison bricant (conditions générales de livraison SICK) • Durée: Garantie de cinq ans à compter de la date de livraison. 2023-02-24 14:29:49 | Fiche technique CAPTEURS LIDAR | SICK Sujet à...

  • Page 8: Dans Le Monde Entier, Près De Chez Vous

    SICK en breF SICK est l’un des principaux fabricants de capteurs et de solutions de détection intelligents pour les applications industrielles. notre gamme unique de produits et de services vous fournit tous les outils dont vous avez besoin pour la gestion sûre et efficace de vos processus, la protection des personnes contre les accidents et la prévention des dommages environnementaux.
