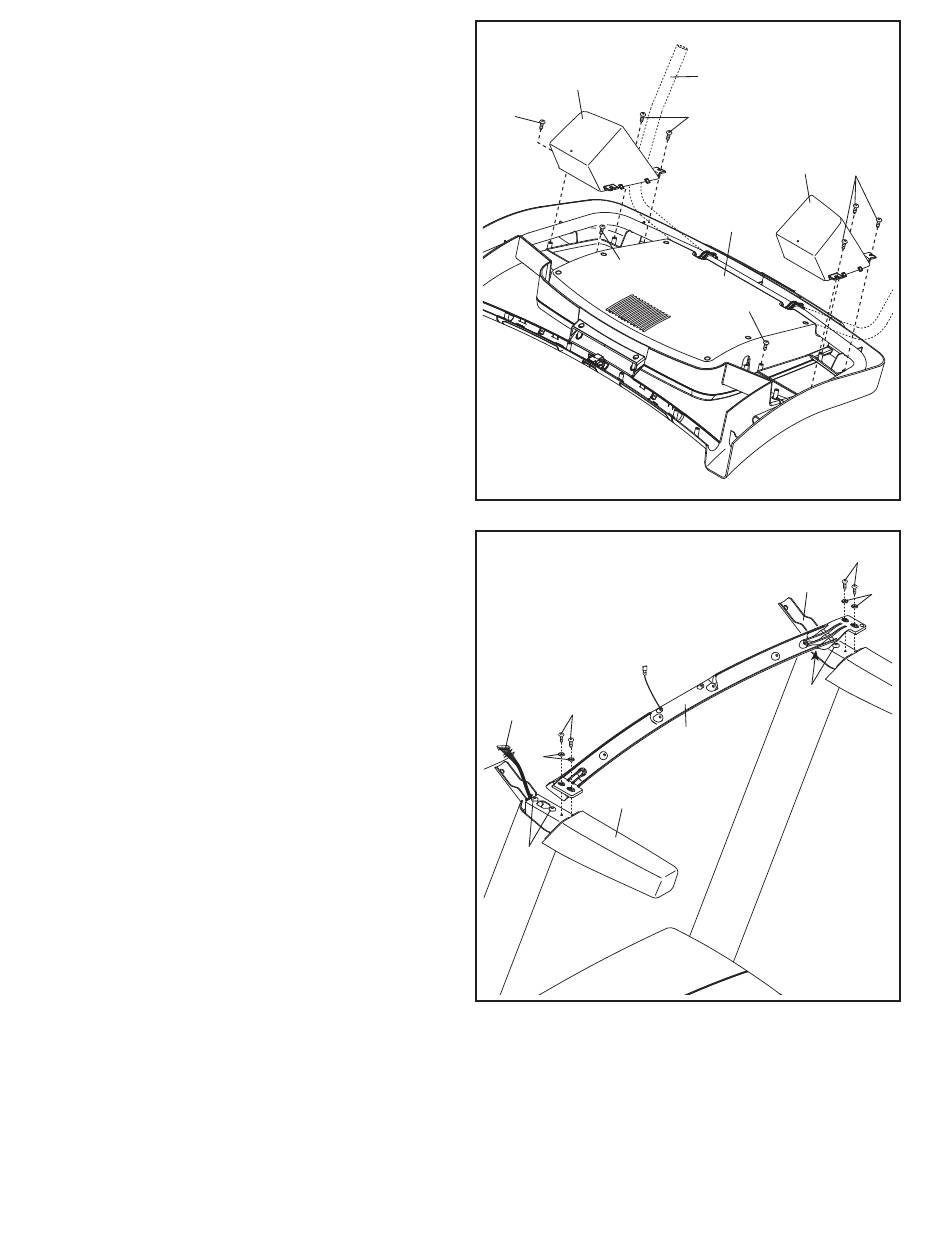

11. Identifiez les Plateaux Gauche et Droit (95, 96).
Attachez les Plateaux (95, 96) sur la Base de la
Console (98) à l'aide de huit Vis #8 x 1/2" (1).
Remarque : la tâche peut être facilitée en enga-
geant les deux Vis intérieures, puis en glissant
les plateaux en place avant de visser les six
autres Vis.
Remarque : il sera peut-être nécessaire de
tourner le Cadre de la Console (101) vers le haut
lorsque vous attachez les Plateaux (95, 96).
12. IMPORTANT : pour éviter d'abîmer la Barre
Transversale du Détecteur (81), n'utilisez pas
d'outils électriques et ne serrez pas excessi-
vement les Vis #10 x 3/4" (4).
Orientez la Barre Transversale du Détecteur
(81) comme sur le schéma. Fixez la Barre
Transversale du Détecteur aux les ensembles
de la Rampe (A, C) à l'aide de quatre Vis #10 x
3/4" (4) et de quatre Rondelles Étoilées #10 (5).
Engagez chacune des quatre Vis avant de les
serrer.
Prenez soin de ne pas coincer le Fil du
Montant (91). Serrez les quatre Vis 5/16" x 2
3/4" (12) fermement.
11
96
1
1
12
4
91
5
A
12
14
101
1
95
1
98
1
4
C
12
81
5
