ASSEMBLAGE
Lʼassemblage requiert deux personnes. Placez toutes les pièces de lʼappareil elliptique sur une surface
dégagée et retirez tous les emballages. Ne jetez pas les emballages avant la fin de lʼassemblage.
En plus des outils inclus, lʼassemblage requiert un tournevis cruciforme
, et un maillet en
caoutchouc
.

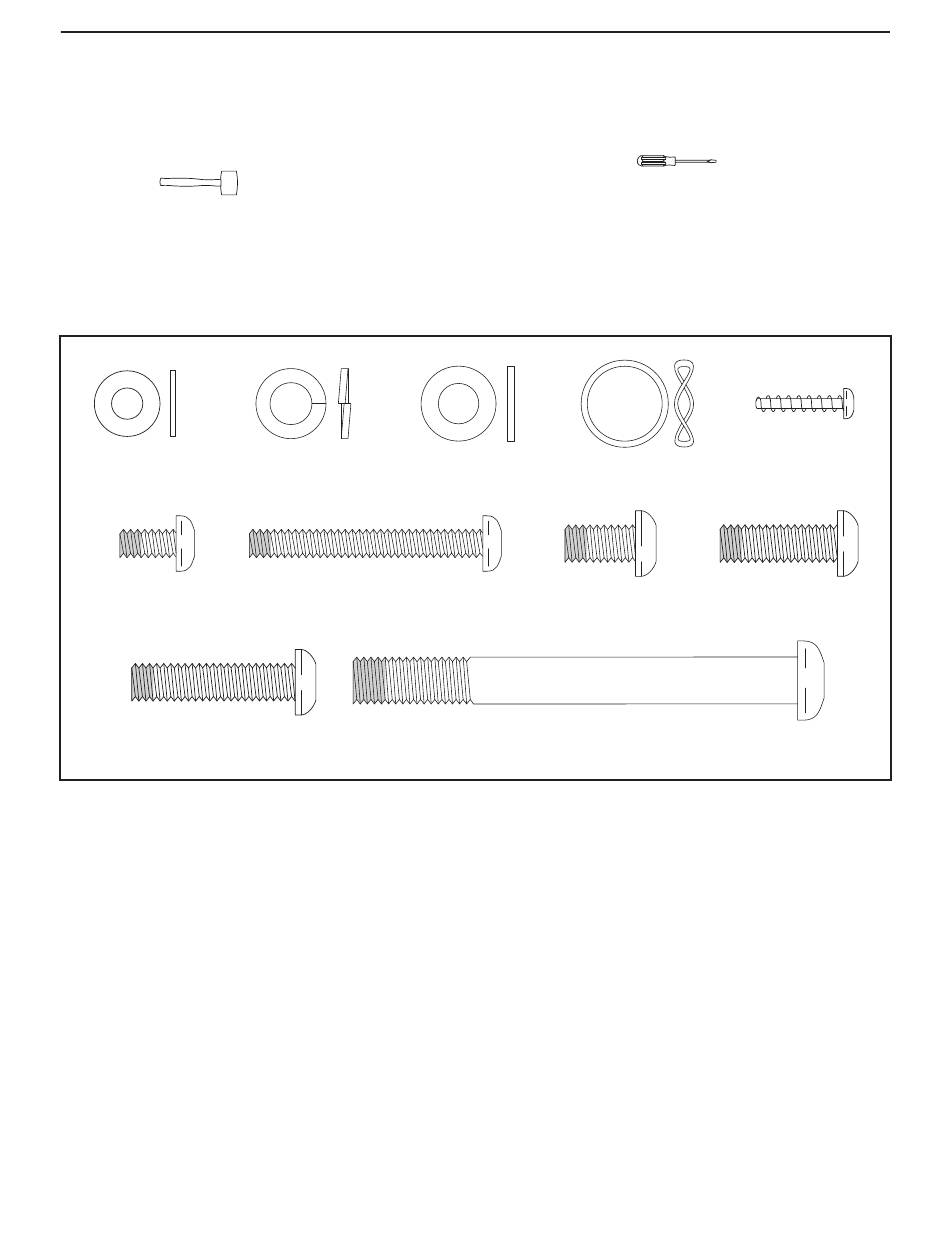

Alors que vous assemblez lʼappareil elliptique, utilisez les schémas ci-dessous pour identifiez les pièces de lʼas-
semblage. Le nombre entre parenthèses sous chaque schéma est le numéro de la pièce sur la LISTE DES
PIÈCES vers la fin du manuel. Le nombre après les parenthèses est la quantité nécessaire à lʼassemblage.
Remarque : certaines petites pièces ont peut-être été assemblées. Si une pièce nʼest pas dans le sac
des pièces, vérifiez quʼelle nʼest pas pré-assemblée.
Rondelle de
Rondelle Fendue
Rondelle de
Rondelle Ondulée
Vis de M4 x
M8 (95)–6
(118)–2
19mm (123)–8
M6 (112)–8
de M8 (103)–14
Vis en Métal/Nylon
Vis en Métal/Nylon
Vis en Métal/Nylon de
Vis en Métal/Nylon
de M8 x 25mm
de M6 x 12mm
M6 x 50mm (62)–4
de M8 x 16mm
(121)–2
(111)–4
(102)–16
Vis en Métal/Nylon de
Vis en Métal/Nylon de
M8 x 35mm (137)–2
M10 x 95mm (100)–4
