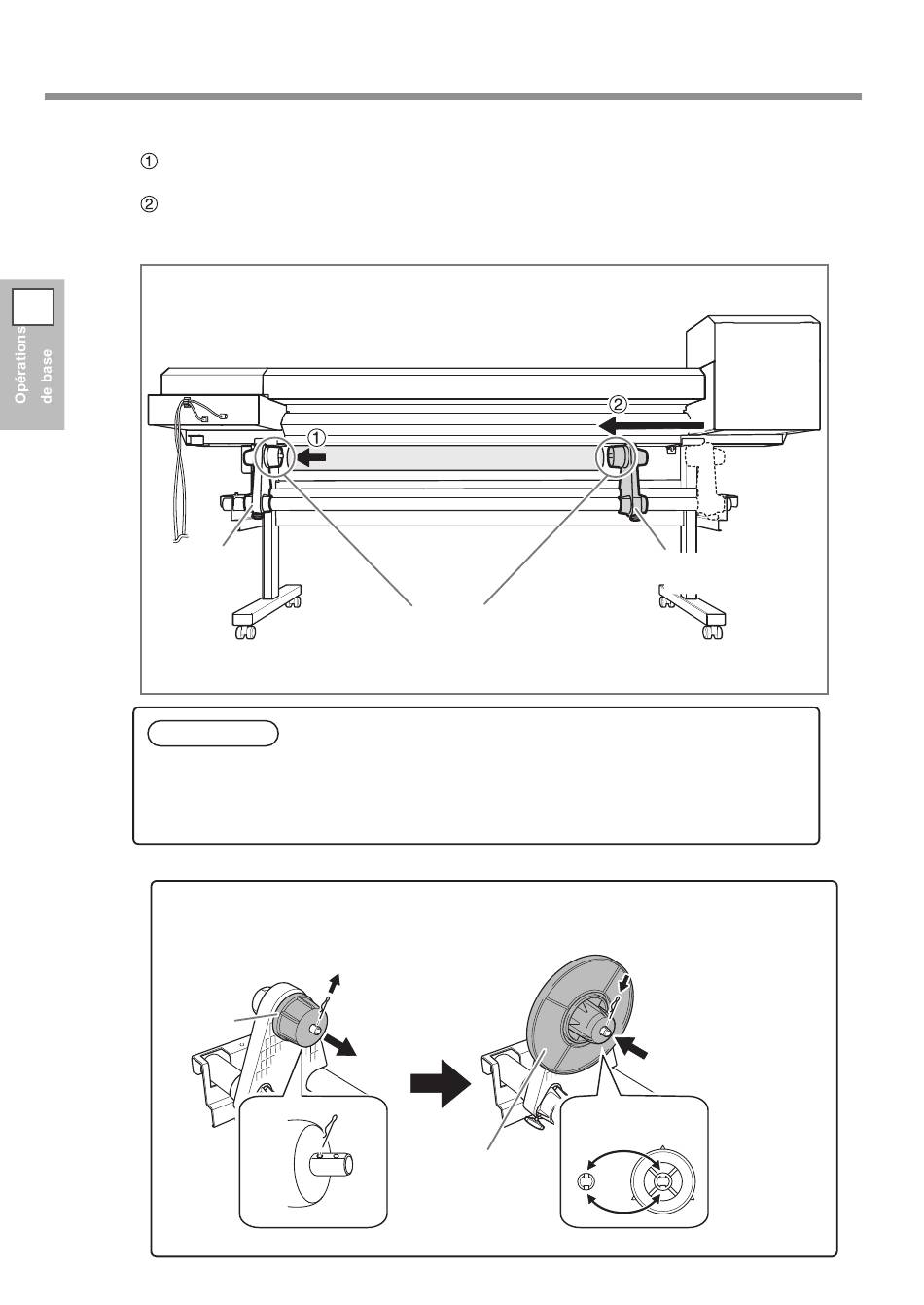

Chargement du média
Insérer le tube carton (axe) sur l'extrémité du support du média [gauche].
Ne pas fixer le support du média pour le moment.
Déplacer le support du média [droit] et insérer l'extrémité dans le tube carton (axe)
du média.
Le fixer solidement afin d'éviter que le média se desserre.
2
Etrier média
[gauche]
IMPORTANT!
Charger le média avec le support gauche proche du bord gauche, tel qu'illustré en figure. Ne pas
fixer le support en position avant de charger le média. Le chargement du média sans observer ces
instructions dans l'ordre décrit peut altérer irréversiblement l'alimentation du média ou donner une
qualité d'impression médiocre.
Utilisation des brides pour les tubes de carton de diamètre 50.8 mm.
* Les brides pour les tubes en carton de diamètre 50.8 mm sont des options.
Embout
22
Embout
Installation selon les procédures.
Extraire le clip.
En cas de difficultés,
utiliser une pince ou un
outil similaire.
Brides média pour
mandrin de dia-
mètre 50.8 mm
Etrier média
[droit]
Insérer le clip.
Aligner les arêtes
et les rainures
