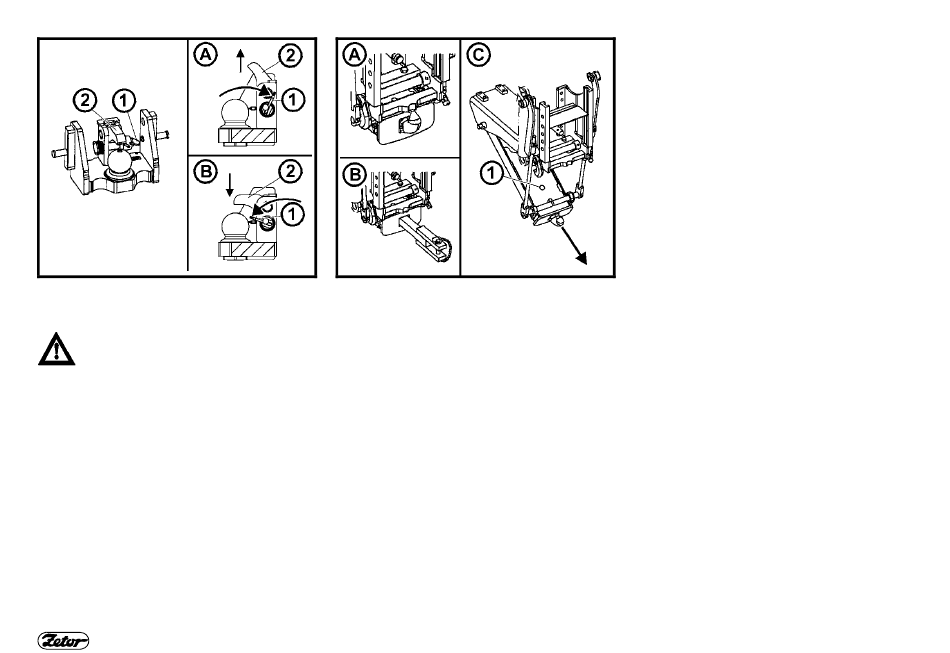

MODULE DE LA CONSOLE AVEC LA
ROTULE DE Ø 80
La console avec la rotule de ø 80
sert uniquement à la connexion
des semi-remorques
dispositif de connexion ayant la
rotule de ø 80.
Déblocage de l´attelage, figure (A):
En déplaçant le levier (1) dans le sens
de la flèche, la clavette de blocage sera
écartée (2).
Blocage de l´attelage, fig (B):
En déplaçant le levier (1) dans la
direction de la flèche, la clavette de
blocage sera rapprochée (2).
UTILISATION POUR LE TRANSPORT
D207
ATTELAGE POUR LA REMORQUE
MONOESSIEU CBM
L´attelage pour la remorque monoessieu
peut être équipé d´un crochet (A) ou
avec le d´une barre de traction oscillante (B)
Le changement du crochet pour la barre
de traction oscillante (C):
1- Faire descendre l´attelage
2- Débloquer et retirer l´axe (1)
3- Retirer le crochet dans la direction de
la flèche
Le montage de la barre de traction
oscillante se réalise dans le sens
inverse.
D208
