Disques de friction
Autres pièces en plastique
Clapet anti-retour (versions avec filetage uniquement)
Capteurs

Risque de cavitation

∆p
valve
[bar]
3
2.5
2
1.5
1
0.5
0
0.0 0.5 1.0

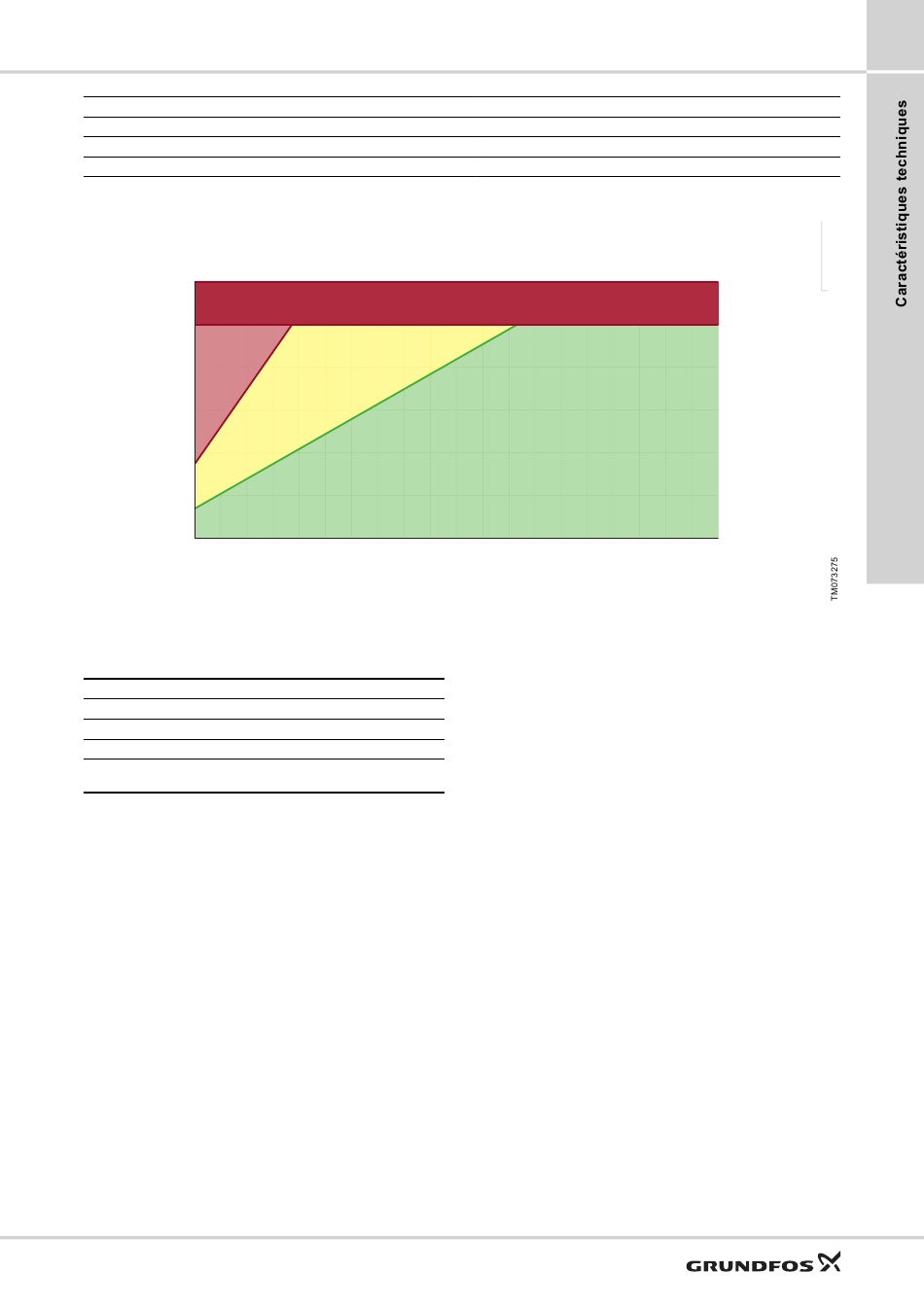

Risque de cavitation dans une installation dont la température du liquide est de 20 °C. Axe Y : Pression différentielle
[bar]. Axe X : Pression statique, relative [bar].
Zone colorée Description
Vert Risque de cavitation nul ou très faible
Jaune Risque de cavitation
Rouge clair Cavitation
La pression différentielle ne doit pas dépasser
Rouge foncé
2,5 bars.
En règle générale, la pression statique relative doit être
équivalente à au moins 3 fois la pression différentielle
dans toute vanne du système. Comme illustré ci-dessus,
la cavitation est présente dans la zone rouge clair, tandis
que la zone rouge foncé est hors spécification. Rester à
l'écart des zones rouges et essayer d'éviter la zone jaune.
Le risque de cavitation augmente avec la température. La
pression statique doit donc être ajustée en conséquence.
1.5 2.0 2.5 3.0 3.5 4.0 4.5
PTFE
PPS 40-GF
PPO, EPDM, acier inoxydable
PPS, EPDM, revêtement anticorrosion
5.0 5.5 6.0 6.5 7.0 7.5 8.0 8.5 9.0 9.5 10.0
p
system
[bar]
10
55
